? 昨天有個小伙伴說看不懂短視頻中是如何制作的，本來是打算出一個長視頻進行教學的，但是注意到他說的有點著急，這還是先出個文字版的吧，希望能幫助到他√

思路過程：

1.首先建模個圓柱，利用偏置區域做出凹坑

2.抽取截面曲面再展開

3.利用整體變形做出這個平面體，也就是這個平面體纏繞到圓柱上剛好是那個凹坑。

4.延伸這個片體區域后利用展開的線新建一個基準面

5.在基準面上繪制草圖并進行拉伸（這個尺寸隨意畫的）

6.在這個片體區域內進行陣列

7.求和所有的十字架，然后加厚這個區域。

利用求交命令讓加厚的與陣列的求交，這樣在區域外的部分就沒有了

8.最后再整體變形回去就行了

9.隱藏不要的片體即可完成這個效果

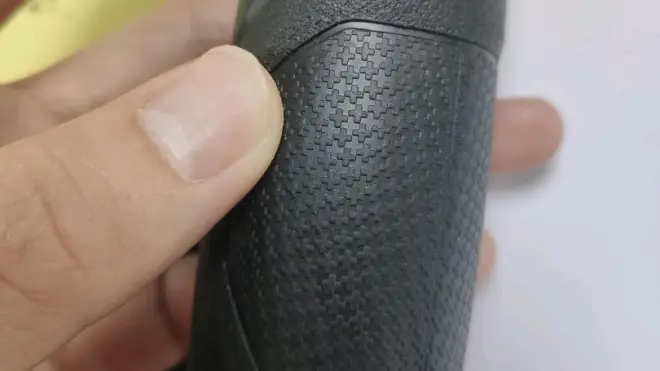

這時候有沒有小伙伴發現這和圖片上的排列方式有一點點小區別呢？他們之間空缺的地方也是正方形，這是因?yàn)橹暗牟輬D尺寸都是隨意畫的。

我們要想修改的話只需修改草圖十字架尺寸，在根據尺寸來計算陣列角度和節距就好了

總體說來這個曲面上的區域內陣列還是小有技巧的，基礎不夠扎實的小伙伴可能就不好完成了！

這個是標準的做法，另外如果要先上下陣列出4排，再進行圓形陣列，或者沿螺旋陣列再圓形陣列這種方法，那具體該如何做，留給小伙伴去研究了！
