01?概述

Acrel-iLightControl智能照明監控系統，采用與KNX兼容的Acrel-Bus總線組網方式，通過IP網關接入智能照明控制系統，實現定時控制、高峰全開、亮度調節等各種場景控制，使照明系統按照預先設定的各種模式工作，改善空間光色、立體感、色飽和度，營造宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平。

本文就Acrel-iLightControl智能照明監控系統在濱州中心醫院的應用，簡單介紹安科瑞智能照明控制系統的實際應用和其實際意義。

02?智能照明控制系統組成

安科瑞智能照明監控系統主要實現濱州中心醫院智能照明控制系統的樓層公共區域的照明回路的遠程控制。該系統總計7臺ASL100-S4/16和24臺ASL100-S8/16?，F(xiàn)場所有智能照明控制模塊采用混合串并聯的方式接在一起，采用KNX總線通訊，從而完成整個醫院的智能照明控制網絡，實現值班室控制主機的通訊，同時設立區域開關面板，完成后臺和分控的數據連接。

安科瑞智能照明監控系統采用分層分布式結構，即站控層，通訊層與間隔層；

如圖（1）所示：

圖（1）網絡拓撲圖

間隔設備層：主要為開關驅動器，這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均通過現場KNX總線組網通訊，實現數據現場采集。

網絡通訊層：主要為智能照明網關，其主要功能為把分散在現場采集裝置集中控制，同時遠傳至站控層，完成現場層和站控層之間的數據交互。

站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

03?智能照明控制系統組成

定時控制

通過時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明定時控制。如百葉窗定時升降、集中供熱定時調節、節假日照明定時關閉、定時通知等。

場景控制

智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉所有該會議室照明。

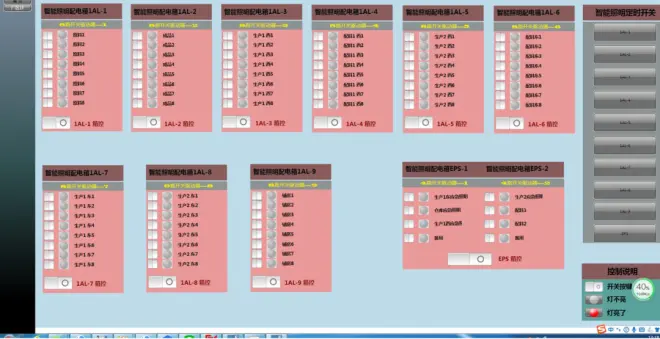

實時監控

中央控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統，操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。

報警處理

系統提供了警報處理能力，用戶可采用編程來完成不同的任務，當某種警報條件出現時應做什么，可由用戶自行確定。

事件通報

系統提供了事件通報功能，支持郵件通報、文本輸出以及事件驅動打印，可按照用戶預先設置的條件，觸發事件通報功能。

系統聯動

系統可以輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚至消防系統的聯動控制，控制相應燈具點亮和設備啟停。

硬件推薦：ASL100-S4開關驅動器四路安科瑞智能照明控制系統模塊

Acrel-BUS智能照明控制系統

1?概述

Acrel-BUS智能照明控制系統從功能上可以分為驅動器、傳感器和系統元件。各個元件通過專用Acrel-BUS總線以樹形、星形或線形的拓撲結構靈活組網。

●??驅動器：負責接收和處理傳感器傳送的信號，并執行相應的操作，如開/?關燈、調節燈的亮度。

●??傳感器：負責根據現場手動操作，或探測光線、溫度等的變化，向驅動器發出相應的控制信號。

●??系統元件：系統元件主要負責搭建系統平臺，如系統電源、線路耦合器、傳輸介質等。

型號說明：

外形結構：
