????????之前講過如何將全直線繪圖轉邊框(以及斷裂邊框、自定義起點終點的轉邊框)，后面還講過得到簡化的全直線邊框(即沒有路徑自交也沒有多余路徑)，但是直接將帶有曲線路徑的繪圖轉邊框也是有意義的，比如文本量更小、看起來可能更光滑之類的。

????????一般來說，一條三階貝塞爾曲線的等距偏移曲線不會是一條三階貝塞爾曲線

有的三階貝塞爾曲線是可以直接把它的控制多邊形頂點給等距偏移，然后得到它近似的偏移曲線的，比如圖1.01的曲線得到圖1.02的邊框

圖1.01的繪圖代碼是m 0 0 b 10 -8 32 -10 50 -5?

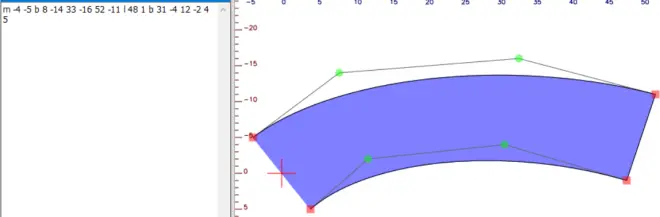

圖1.02的繪圖代碼是m -4 -5 b 8 -14 33 -16 52 -11 l 48 1 b 31 -4 12 -2 4 5?

放在一起看，得到了圖1.03

其實基本上來說，此時就僅僅是把原本曲線的控制多邊形頂點給等距偏移了，然后就得到了相應的偏移曲線，如圖1.04

可是，當你曲線有曲率很大的點時就不能這樣做，當你設定的偏移值比你曲線某點的曲率半徑要大的時候，直接偏移曲線的控制多邊形頂點是得不到比較理想的曲線的，如圖1.05

偏移得到圖1.06，放一起就是圖1.07

顯然，雖然控制多邊形的頂點是等距偏移的，但是得到的曲線卻不是等距的。這就是因?yàn)樵厩€在比如 t 處的曲率半徑比偏移數值小了，如圖1.08

眾所周知，曲線在某處看起來越彎曲，那么這點的曲率就越大、曲率半徑就越?。磺€在某處看起來越平，那么這里的曲率就小、曲率半徑就越大(因?yàn)榍拾霃绞乔史种?。顯然，一般的曲線每點的曲率是不一樣的(圓的每一點的曲率都一樣，且曲率半徑就是圓的半徑)。那么你想想看，比如你希望曲線偏移6，但是你曲線上某點的曲率半徑是2，那你直接偏移控制多邊形的頂點很尷尬吧？

????????正如一開始說的，一般的三階貝塞爾曲線的偏移曲線根本不是三階貝塞爾曲線，所以你想用區區一條曲線就表示原本曲線的偏移曲線是不可能的。所以什么意思呢，就是說，三階貝塞爾曲線的偏移曲線(經常)需要由多條三階貝塞爾曲線構成。也就是，將原本的曲線拆分為多條曲線，然后偏移這一條條的曲線即可。

????????關于三階貝塞爾曲線的偏移，我參考了一個js寫的bezier庫以及c++寫的qt庫。用js的那個庫叫啥忘了，但是它用的方法我覺得不算太好，它有求一階導二階導，然后甚至從開始一點點的檢查曲線上的點(從0.01到0.99、每次加0.01好像是)，用這種方法拆分曲線，計算量總之不算特別小、而且拆出來的曲線條數比較多，而qt庫呢它使用的方法就計算量小不少、且拆出來的曲線條數一般比較少，我大概根據qt庫的算法寫了一個貝塞爾曲線偏移的代碼(不完全一樣)

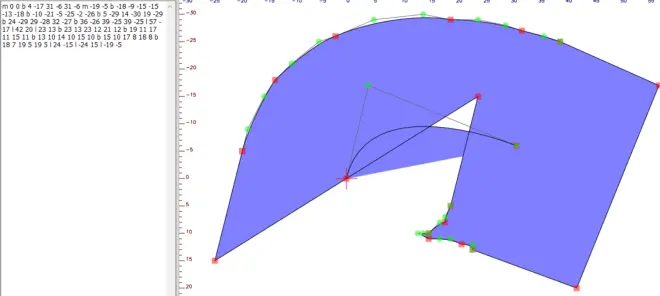

????????另外，qt庫的轉邊框在某些時候會有奇怪的錯誤，它的端點會添加錯誤，當然我自己寫就至少可以避免這種錯誤。如圖1.09是原本的曲線，qt庫(A3shape)轉邊框得到圖1.10

用我自己寫的轉邊框就會得到圖1.11

????????然后簡單介紹一下三階貝塞爾曲線偏移的算法，粗略介紹一下，反正我知道這些東西壓根沒幾人會看并且看完的（有不知道有Yutils教程的,我記得我兩年多以前就出了Yutils的視頻，講了常用的那些函數怎么用以后，我就開始教的如何自己寫插件自己寫函數庫，也沒幾人看沒幾人知道），不想學多簡單，那我少講點

????????首先，一條曲線設定最多拆分為16條曲線，用一次次的遞歸來拆分曲線，當然并不是所有的情況下都要拆分曲線的，有的不需要拆分。所以對于一條曲線A，先偏移它的控制多邊形頂點，得到新的曲線B，檢查 t 為0.25、0.5、0.75時的情況，比如檢查在 t 時，A曲線上的這一點和B曲線上的這一點的距離和你設定的偏移值的相差大不大之類的，如果滿足一定條件，就在相應的 t 處將曲線拆分，然后同樣的，拆分出的曲線也要一樣的檢查，比如 t 在0.25、0.5、0.75時的情況，然后看拆分不拆分之類的，也就是遞歸嘛，這樣下去，但是要設定原本的曲線最多被拆為16條曲線，就是說遞歸拆分曲線，如果已經拆出了16條，那么就不會繼續不停地遞歸了。還有就是添加圓弧，就是有的時候偏移數值太大，那么偏移曲線就會加相應的圓弧，比如你曲線的邊界框bbox高寬不超過10、但是你希望這個曲線偏移23333，那你這個偏移值也太大了吧，此時就會做圓弧了，比如圖1.12這樣一條曲線

圖1.12的繪圖代碼為m 0 0 b 2 0 2 -1 1 1?

顯然，這曲線非常小，但是你要忍一下?，F(xiàn)在轉邊框、讓偏移值為210，就得到圖1.13

偏移值很大，你要忍一下

顯然，偏移值太大的時候，就會做圓弧了，比如可以設定曲線的bbox的寬高都小于偏移值的0.1時，判斷一下需不需要加圓弧，如果滿足相應的條件就加、不滿足就不加

????????然后，一條曲線就可以偏移了，那么轉邊框當然就是要得到兩條(組)偏移曲線了(原本曲線兩側各需要一組偏移曲線)，比如圖1.14的曲線轉邊框得到圖1.15(圖1.15里含有原本曲線,方便觀察)

顯然，原本的曲線就被拆為了幾段，然后這幾段就分別偏移它們的控制多邊形頂點，然后就有了相應的偏移曲線了，當然現在這里轉邊框是加了端點的，不加端點就會得到圖1.16

當然不加端點也是正確的偏移，只是作為轉邊框來說，至少加上端點會好看些。那么你也設定端點樣式是圓的，如圖1.17

????????那么你知道了三階貝塞爾曲線怎么得到偏移曲線后，不就可以寫繪圖轉邊框了嗎？之前講過線段怎么偏移的，比如圖1.18的線段AB

假設A點坐標(x1,y1)、B坐標(x2,y2)，那么線段AB可以求出個法向量(y2-y1,x1-x2)，然后再把這個法向量變成單位向量，假設求出的單位向量是(ux,uy)、假設你要偏移的數值的d，那么你就可以得到偏移的線段的頂點了，偏移的線段第一個點x坐標就是x1+ux*d、y坐標就是y1+uy*d，然后當然偏移的線段第二個點x坐標就是x2+ux*d、y坐標就是y2+uy*d

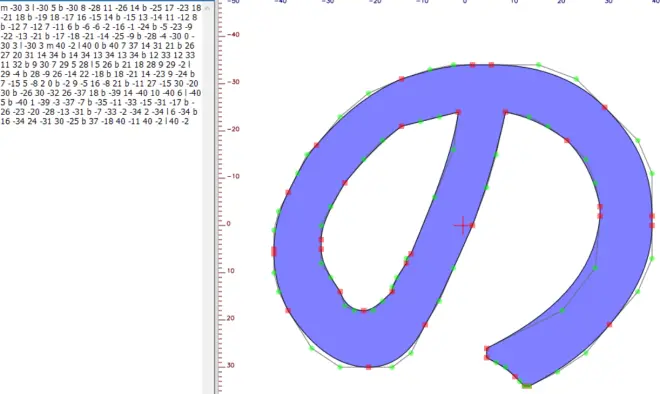

????????這樣不管是直的還是彎的，都可以偏移了，轉邊框不就可以很簡單的寫出來了嗎，這樣比如圖1.19就可以轉邊框得到圖1.20了

而如果用先把繪圖轉直線再轉邊框的方法，那文本量就會比較大了，如圖1.21

那么此時你可能就會想，既然先轉直線再轉邊框會有這么多文本，那么豈不是全直線轉邊框的函數沒有用處？當然不是這樣的，直線繪圖轉邊框是有用的、相較于含曲線路徑的轉邊框有它的好處，那就是，當你希望做變形效果的時候，比如你得到了邊框繪圖，你對它做變形效果、改變繪圖的頂點，那么當然用全直線的邊框就會好一些，而含曲線路徑的邊框就有一些"多余"的路徑，相當于一個未簡化的繪圖，變形起來的時候還會有多余的點、干擾效果，那自然是不好的。而之前介紹過，如何得到簡化的全直線邊框，那對一個沒有多余路徑的繪圖來變形的話，就會舒服很多。所以說，直線邊框和有曲線的邊框都有它們的用處，只不過一般來說，不會做變形效果，所以一般用曲線繪圖轉邊框的函數即可、那樣文本量就會小一些。

????????另外再提一下轉角樣式是什么意思。如圖1.22這樣一個路徑，比如現在要在一側得到偏移路徑，那么就會得到圖1.23吧

那么顯然每個片段偏移以后，并不算直接連接上的，如圖1.24，所以對于有很多段路徑片段的一個繪圖來說，路徑片段與路徑片段偏移后就需要將各自偏移后的片段連接上，而這個連接的方式就叫做轉角樣式

如果直接連接的話，這種樣式可以叫做bevel，如圖1.25就是bevel

如果是用一段圓弧連接的話，這種樣式就叫做round，如圖1.26

如果愿意延長求交點的話，那么就是miter樣式了，如圖1.27

所以很顯然，這幾種轉角樣式里，計算量最小的是第一種，因?yàn)楦静恍枰?jì)算，直接連接即可。什么意思，連接不就是 l 命令嗎，繪圖代碼里直接用' l '把一段段偏移后的路徑連起來就完了。然后其它比如round就是算一下相應的圓弧即可，三階貝塞爾曲線擬合圓弧很簡單。然后miter模式要算交點，但是有的時候因?yàn)檗D(zhuǎn)角太小，導致直接用交點會很難看，比如圖1.28

應該看得很清楚吧？黑色是原本的路徑，兩個線段的夾角太小，這樣直接求交點就會有很長一段尖尖，所以miter樣式一般不會直接這么求交點，而是，比如你偏移數值是10，那么就延長嘛，都延長10，如果有延長了這個10(即路徑的偏移值)后，有交點，那么就用，如果沒有交點，就直接連接了，如圖1.29，假設偏移值就是10，然后延長

發現延長后沒有交點，好啊，直接連接，得到圖1.30

所以再舉個例子，如圖1.31，偏移后，然后延長(偏移值是多少就延長多少)

發現有交點，就求出來就好了嘛，然后連接就得到了圖1.32

當然，轉邊框是兩側都有偏移的，所以比如把圖1.33轉邊框、用bevel轉角樣式的話，就會得到圖1.34(即兩側偏移后都是直接連接)

如果轉邊框用的round轉角樣式的話，就會得到圖1.35

這樣就講清楚了幾種轉角樣式，當然除了這些拐角樣式，還有一開始講的端點樣式，端點樣式顯然需要繪圖的路徑是開放的，如果繪圖是封閉的繪圖，那么就不存在端點了、不用考慮端點樣式了。所以顯然端點樣式其實就是繪圖路徑最開頭和最末尾的樣式，比如上文的“flat”端點樣式就是圖1.36這樣的

而square端點樣式就是圖1.37這樣的（同樣，延長的數值也是等于偏移值）

然后round端點樣式就是加個半圓，如圖1.38

????????簡介就這么些了，函數代碼在視頻里講。

（本文寫于2021年7月20號，因?yàn)橐话銜?huì)隔幾個月才會發布寫好的專欄，所以文章中提前用了"兩年以前"這種說法）
