前排感謝純潔の司機，廁紙大盜，kapper三人提供的vxl素材，感謝克洛瑞德曼(B站ID：阿聯UASR)有關VoxelShop與MagicaVoxel軟件的探索，感謝mk的有關vse1.39中3D Modelizer功能的介紹，感謝所有我的截圖中提到的所有mod的制作者們的有關工作。

未見其人，先聞其聲。在紅警2里，建造一個單位之前玩家一定會先看見這個單位的圖標。所以一個美觀整齊的圖標在許多紅警modder的眼里是很必要的。圖標本身是一張圖片，圖片意味著我們可以使用許多傳統的圖像處理方式來對圖標進行處理，我今天就簡單分享一下我做一些vxl單位的圖標的一些心得體會。

在介紹方法之前，我想聲明兩個核心觀點，第一個是同一個mod的圖標風格一定要是是類似的。如果不類似的話，哪怕一個圖標的背景圖做的并不丑（當然也不排除做的真的很丑的），丟在同一個建造欄里也會顯得很不好看。

第二個就是，我個人并不是特別喜歡直接游戲里截圖作為圖標，雖然這是一種簡單快捷的制作方式，但是這種圖標總是給人一種強行湊合，態度不好的感覺。

當然，圖標風格并不需要死死地與原版圖標看齊。不同于以往，現在有些modder的圖標采用了完全不同于原來紅警2圖標的風格，由于整體UI美化風格的統一而出現了非常好的效果，這是讓我覺得很不錯的一個小細節。

所以綜上來看，一個好的mod圖標的風格必須統一，而制作者對圖標風格的整體把握與細節創新決定了一個圖標是否合格。

當然，圖標風格設計有千變?nèi)f化，我不可能將每個modder的想法都寫進專欄里，以下我說的，主要還是基于傳統紅警2圖標的一些細節體會，下面是正文。

首先，圖標是一張60*48的圖。

一.主體篇

之前的modder在制作圖標的時候工具比較匱乏，雖然不是游戲內截圖。但是許多人對單位角度的控制只能依靠Hva Builder或者是Voxel Viewer的截圖來獲取圖標，這種方式在便捷性上確實不錯，但是鑒于vxl模型的游戲內顯示與軟件內顯示或者與現實生活中的武器配色比較無論是形狀還是審美上都相距甚遠，所以我一直認為直接用vxl模型的軟件內截圖來制作圖標并不是一個特別好的選擇，這種圖標讓我感覺一直是modder的一種無奈之舉。

既然vxl模型直接截圖這條路斷掉了，我們就需要一個方法來講vxl模型來轉換成一個通用的格式然后得到更好的效果。

第一個方法是大手子的方法——手繪，以下是大佬們手繪的一些圖標（復仇時刻的一些單位）：

雖然工頭曾經跟我說過鼠繪也是很簡單，但是我個人覺得這招沒數位板的還是算了吧……（菜雞的怨念~~）

當然手繪的優點就很多了，比如發揮自由，色彩可控而且很好看，在這里就不多贅述了，會板子的肯定也會PS，畫個原稿縮小的圖標制作方法肯定都懂。

第二個方法就是3D化，拋開有模型的shp不談（因?yàn)槿绻闶菑?D渲染來做shp的話，那你做圖標直接用3dsmax渲染就可以了），如題，這里主要介紹一下vxl單位的圖標制作法。如果你的模型不是特別大（尺寸在128*128^128以內），而且你又不想去手動調整一些貼圖或者是建立一個3D場景來渲染的話，不妨可以嘗試voxelshop轉vxl為vox格式然后進入magicavoxel渲染場景,詳情可見克洛瑞德曼發布的教程視頻AV61229027，這個方法最大的特點就是能用一個很簡單的方法做到一個很炫酷的效果，這種方法給我的感覺就像是模型里的一鍵P圖軟件，跳過了材質的選擇與燈光的調整而直接得到一個很炫的效果，是一個小模型里適合不想下載3dsmax的人的一個好方法，在這我就不敘述過程了。

下面是一些效果圖，圖片來源于柯羽在體驗方法的時候發的。

這個方法的缺點就是大于128方的模型似乎會顯示不全，不全的模型對圖標就沒啥幫助了。

很顯然，對于大型voxel模型來說我們需要一個新的辦法。在我使用的Voxel Section Editor V1.39 273版本里，vse加入了一個全新的選項來轉換vxl模型為通用模型格式，那就是3D Modelizer。

z

這里我就不詳盡敘述這個功能的使用了，詳細可參考艾木魁發布的教程視頻AV32108776。跳過視頻教程里發的一些細節以后，我們就得到了這一堆東西。

由于我本人用的win10，用win10的3D builder打開這個obj，則會顯示出一個比較好的效果。

當然，使用許多別的obj預覽軟件或許會得到更多更好的預覽圖，我就不一一介紹軟件了。由于obj文件能輕松地拖進3dsmax，所以3dsmax里的一些技巧也能用到，總之，在啰啰嗦嗦一些細節以后，最終肯定是需要得到一個棒棒的渲染圖。然后再進PS慢慢修正，這里我簡單的說幾個我認為可能有點用處的小技巧。

1.貼圖

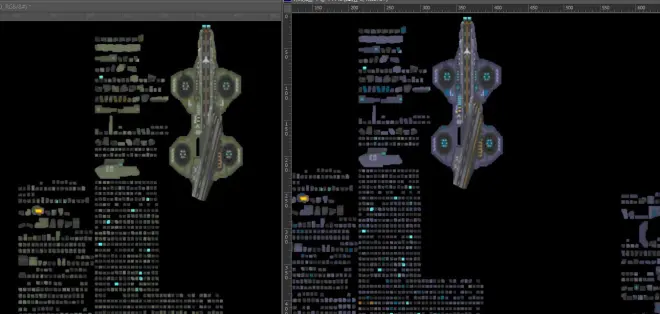

很明顯，vxl原來的顏色放進圖標了一般都是不合適的，以MO3為例，MO3的蘇系單位色調是淺米色到灰米色，但圖標單位色調基本為棕紅色到磚紅色之間，我個人認為可能與貼圖色系的更換有關。雖說可以在單位渲染圖出來以后整體改色調，但是遇到這種情況的時候我一般都會使用PS直接更改貼圖色調，這樣在渲染之后進PS時色調的處理會更加簡潔。

2

所以當你的圖標設計色調與實際單位色調不一致時，可以考慮直接使用PS更改貼圖的方式來更改單位色調，能免去后期一些有關光線與色彩調整有關的麻煩。

2.后期

渲染出的模型固然可以直接用，但是后期的加工也顯得格外重要。比如說復制統一圖層多次然后使用不同濾鏡/調整圖層/混合模式疊加，或是手動畫一些搭配模型的粒子效果就是一個比較不錯的技巧。就比如說以下演示：

除了光線以外，我們有時候還能手繪一些煙霧，開火特效與影子來做出更好的效果。

關于這方面的內容，假如沒啥經驗的話可以去看一下PS后期的光線處理的有關知識。

二.細節篇

1) 倒角

原版的所有圖標在四個角落都是有一個倒角過渡的，倒角過渡能讓圖標不顯得過于平面，讓圖標填充擁有一個和諧的間隔。倒角的難度并不高，在四個角落里每個角落里畫三個黑色像素點即可，以下是范例：

2) 光線

有一個會被許多新入坑的圖標制作者忽略的一個細節，那就是背景默認的那道光效，光效打上了以后能讓你的圖標與黑色無圖標的背景更加匹配，以下是范例

做到這一點其實很簡單，以下是我個人常用的方法。

1.打開紅警，隨便截一個游戲內全黑的圖標圖。

2. 把這張圖丟進ps里，然后將這張圖所在的圖層置頂

3.更改你這張黑圖所在的圖層的混合模式為濾色

至于shp?builder里的某光線功能，我只能說………哥，算了，算了……

3) 字體

對于圖標文字，我一向覺得英文文字更加美觀（個人習慣問題），所以我著重介紹一下貼合原版的英文文字制作方式。

首先，我個人并不建議用shp builder直接制作圖標，色盤問題倒是其次，主要是感覺shp builder的功能跟PS比起來就好像它的簡稱一樣……但是，shp builder里的文字功能更適合做紅警圖標的文字。而且其提供的文字在PS里也有很好的優勢，以下是介紹。

首先打開shp builder，創建一個60*48的1幀shp

然后找到Tools-Misc-Cameo Generator

然后你得到這個界面

先介紹一下參數，Game參數不需要調，Text就是你要鍵入的文字，比如我打一個例子：

Text Bar Darkness是文字背后黑框的透明度。

Buttonize Darkness是左側黑邊黑度，Buttonize Lightness則是上端光亮亮度。（這也就是剛剛我在ps里做的光效）

當然，底下三個數值我個人習慣都調1，雖然這里可以做到光效與文字黑底背景的調整，但是這個圖標功能我只想把它當文字生成器來用，畢竟ares支持pcx格式圖標以后，這倆功能使用ps來制作真心要容易很多，shp圖標的色盤限制讓shp圖標被pcx替代是一種趨勢，而且更大的參數還會讓摳圖變得比原來費勁。

另外，在option里，如果你要做老兵圖標，勾選Add Veteran Sympol就行了

我就不勾選了，產生了文字以后我們保存就可以了。

緊接著進

緊接著進入PS，打開這個圖標。對于PS來說一個純色的背景會給摳圖增加很多便捷，摳圖方法很多，可以使用魔棒選取背景藍色，可以使用色彩范圍，甚至可以手動框選摳掉藍色，我這里說一個我認為很魔幻的方法。

首先，復制圖層。

然后取消背景圖層可見。

右鍵混合選項

選擇底下的混合顏色帶為藍色

輕微拉動底部本圖層藍色參數，我反正設置成251的時候，背景藍色全部消失。

最后別忘了合并圖層，我們也不需要兩個圖層來表現這個文字。

至于那個我在shp builder里沒加上的背景黑框，PS畫一個半透明矩形怕不是簡單的一批。

4) 導出

Ares平臺普及以后，pcx格式的圖標以免外置色盤，色調豐富，無顏色限制的優點碾壓了shp圖標，所以pcx格式的圖標成為了各大mod的首選。但是pcx圖片也不是全能用的，許多人制作了pcx圖標以后，丟進游戲里發現黑了，這是因?yàn)闆]改顏色模式導致的。

雖然pcx圖標跟shp圖標比起來要好很多，但是游戲讀取pcx圖標的形式與shp區別沒那么大，即都是用色庫來索引顏色，所以傳統的RGB顏色模式在游戲里就是全黑，需要制作者手動改改。

這樣，你保存的圖標就不會在游戲里一片漆黑了，當然，在保存之前圖層會合并，建議備份psd文件以防止后期修改找不到源文件。

三.另類篇

我想了半天也沒想到這個篇的名字叫什么好，那就暫且叫另類篇吧。

1) 用已有的圖來做

有時候我們制作一個單位的時候是參考了現實生活中的某個原型的。就比如鎮樓的神盾局航母，雖然我們可以用vxl渲染的方式來做，但是直接使用漫威電影的部分劇照，難道不是更好么？

當然，有時候追求圖標風格完全一致的時候這招就不好使了，還是看個人各自的看法吧。

2) PS放大與縮小導致的失真

很多時候我用PS選好了一張大圖的時候，下一步就是縮小，結果縮小以后圖標整體就變模糊了很多，之前為了解決這個問題，我不得不用畫圖這玩意來縮小圖片……PS的編輯菜單中首選項里有一個圖像插值的選項。可能是我太菜了也有可能是我沒用比較新的PS，在圖標的這個尺寸下我實在是感覺不出來這個選項中諸多選項的差異性。

我的做法一般是這樣，首先復制一個一模一樣的圖層，使用濾鏡中的銳化，然后將那個銳化的圖層使用淺色的混合模式。

當然，要是覺得銳化太過的話，調整表面圖層的透明度數值就好了。

四.后記

圖標制作的美觀程度很大程度上與個人的PS水平有關，當然，假如一個PS初學者不太了解相關技巧，又有制作圖標的必要需求的話，一些技巧能讓一個人快速地做出一個心儀的圖標。當然，對于ps的老手們來說這篇文章無異于班門弄斧，我寫這么多更多的是想拋磚引玉，希望更多的大拿能給我更多的指導。

轉載請注明出處，希望大家都能做出更好看的圖標。
