? ? ? ?隨著“中國制造2025”的不斷推進，工業發展的腳步將會越來越快，在這個過程中，工業機械臂占據著不可動搖的地位，工業機械臂的使用率直接影響著工業發展的速度，所以對機械臂的研究要放在重中之重。

? ? ? ?機械臂是具有模仿人類手臂功能并可完成各種作業的自動控制設備，這種機器人系統有多關節連結并且允許在平面或三度空間進行運動或使用線性位移移動。構造上由機械主體、控制器、伺服機構和感應器所組成，并由程序根據作業需求設定其一定的指定動作。

? ? ? ?目前機械臂是在機器人技術領域中得到最廣泛實際應用的自動化機械裝置，在工業制造、商業、農業、醫療救援、娛樂服務、軍事、甚至在太空探索等領域中都可以使用。

? ? ? ?本文將以串聯機械臂作為研究對象，來分享一下串聯機械臂的結構設計及運動控制。

一、串聯機械臂的結構設計

? ? ? ?該項目利用探索者平臺制作。以6自由度串聯機械臂為例，其驅動系統采用大扭矩舵機和小扭矩舵機、執行末端為夾持機構。【詳細的樣機組裝步驟圖可加QQ交流群：221964861進行獲取】

二、串聯機械臂的運動算法

? ? ? ?串聯機械臂的運動控制有兩種，一種是正運動控制，一種是逆運動控制。

（1）串聯機械臂正運動學

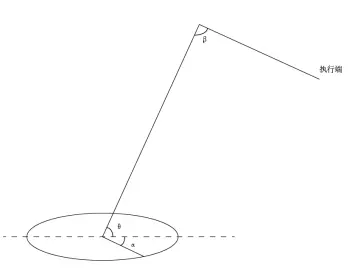

? ? ? ?串聯機械臂的正運動簡單來說是指確定每個關節舵機轉動的角度，從而確定機械臂端點位置。這種方法在調試時對于少量自由度的機械臂比較實用，但是當自由度增加時，調試復雜程度也會隨之增加。比如下方這個3自由度機械臂（不含執行器），我們只需要確定其3個關節上的舵機轉動角度α，θ，β，即可確定執行端的位置（暫時不考慮臂長的因素）。

? ? ? ?串聯機械臂的逆運動學簡單來說是指確定端點的位置，然后通過算法計算出各關節需要轉動的角度自動調整到合適的位置。

? ? ? ?這里給大家介紹一種三自由度機械臂（不含執行器）逆運動的算法：建立一個以底部自由度運動中心為原點空間直角坐標系，將3自由度機械臂放置到坐標系中，將原點與端點的空間連線投影到xy平面上，已知機械臂臂長和端點坐標，通過三角函數推導出各個關節所需轉動的角度。

? ? ? ?在上面的公式中，我們已知量是端點坐標（X3，Y3，Z3）與臂長a，b，需要求解出θ5，θ2，θ1。該公式也可以逆推用于3軸機械臂正運動學計算。

一、主要使用的器材

? ? ? ?主控板、擴展板、舵機、鋰電池。

二、電路連接

? ? ? ?按照下圖中的舵機接線進行電路連接：由下至上4、7、11、3、8、2。

? ? ? ??實驗功能：實現六自由度串聯機械臂搬運的效果。

? ? ? ?將以下參考程序下載到主控板中，下面提供的是 main.c 的代碼?！驹敿毜某绦蛟创a可加QQ交流群：221964861進行獲取】
