前言
之前以下這篇文章對風道進行了一些測試，并介紹這臺主機的機箱、散熱器、內存和電源的情況。
風道大作戰！9900k+RTX2080+360一體水冷實驗測試
受篇幅和時間所限，當時沒有對顯卡和SSD的性能進行測試，這一篇來補上。
測試使用的硬件配置如下：
CPU：intel i9-9900k（ES）
主板：華擎（ASRock）Z390 Taichi（太極） Ultimate
內存：宇瞻（Apacer）黑豹玩家 DDR4 RGB 燈條 黑色 3000 32G (8G*4)
硬盤：影馳Galaxy）名人堂HOF PCIe M.2_2280_512G
顯卡：影馳（Galaxy）GeForce RTX 2080 名人堂
電源：安鈦克(Antec)HCG-X850高端金牌全模組電源850W
機箱：聯力（LIANLI ）包豪斯-O11雷蛇版
散熱：安耐美（Enermax）冰凌(白色)360一體式水冷CPU散熱器
安耐美（Enermax） 金彩蝠RGB機箱風扇
安耐美（Enermax）機箱風扇12CM空氣導軌
顯示器：明基（BenQ）PD2700U 27英寸4K顯示器
價格方面，如果所有硬件都選擇正規渠道的全新正品，那么總計得1.5W左右（不算顯示器），我使用的CPU由于是ES的，總價不會這么高，當然不推薦和鼓勵大家購買ES的CPU。
顯卡為白白的RTX2080名人堂。
SSD也是白白的名人堂HOF_PCIe M.2固態硬盤。
顯示器為明基PD2700U 27英寸4K顯示器，也順便秀一下。
主機光污染花樣也很多，具體可以看看我上篇文章。
硬件介紹
顯卡
▼RTX2080名人堂包裝的設計還是很別致的，分成兩半從中間打開，盒子閉合時中間有磁鐵吸住，不會輕易地自動打開。

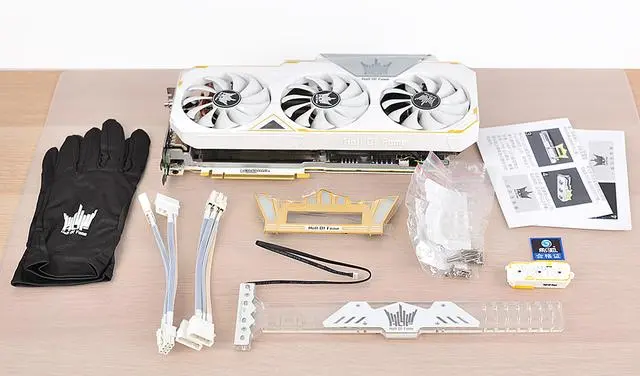

▼相對于常規的顯卡，RTX2080名人堂的附件還是非常豐富的，除了常規的電源轉接線和相關說明書、還有一副手套（居然是黑色的 ）、亞克力顯卡支架和一個U盤，至于金邊的皇冠則是顯卡的外觀升級附件。名人堂顯卡造型的USB 3.0 U盤很可愛，用U盤裝驅動更加方便，以后也多了一個U盤可以使用。
▼整體白色的名人堂系列顯卡在同類產品中算獨樹一幟，液晶屏原配一個白色的外罩，可以拆卸換上附件中金邊的皇冠，其中霧面半透明的材質通電后有RGB光效（不換還真有點難看）。
▼顯卡的體積相當大，三圍尺寸為328*162*73mm，大家要注意一下自己機箱的兼容性了。顯卡側面有液晶屏幕，可以顯示的運行狀態，也可以自定義個性的圖案，增加了很多可玩性。同時從側面可以看到PCB板也比一般顯卡的要厚實一些，因為這是10層PCB板。
▼標配三顆9cm的白色風扇，11片葉片，支持風扇停轉技術；另外正面的名人堂皇冠標志也是有RGB燈效的。
▼供電接口顯卡的前端，采用雙8PIN的供電接口；這個位置的優點是線材露出的部分會比較少，主機正面會更加簡潔整齊，缺點是機箱需要有更長的空間來容納線材的彎曲，實際需要長度恐怕就不止328mm了。
▼背板也是白色的，是厚度為1毫米的鋁合金，整體風格統一，還有些懸浮的金色的線條點綴，上面的名人堂的皇冠LOGO也是支持RGB的，這么重的顯卡還真需要塊厚實的背板來保護。
▼SLI現在升級為NV Link接口，之前RTX2080成了擁有NV Link的最低檔顯卡，當然現在RTX2070super上市改變了這個局面。
▼顯卡的I/O部分包括：3個DP接口、1個HDMI接口及這1個TAPE-C接口，和公版一致，不同的地方是還有一個圓形的實體按鈕，這個是影馳的“HyperBoost”功能開關，但沒有提供一個更高頻率的bios，而是讓風扇全速運轉(也可以使用HOF AI軟件來自定義一個風扇轉速），來輔助超頻。另外顯卡的厚度是2.5卡槽，但我覺得已經快到3卡槽了。
▼下面拆解下顯卡，可以看到RTX2080名人堂的PCB也是白色的，上面還層鋁合金面板來輔助mosfet散熱。
▼散熱器方面可以看到一共有6條熱管，與GPU核心接觸部分為純銅底座，其中4條從GPU核心部分直接貫穿到前面供電對應的鰭片部分，還有2條在GPU核心部分形成U型彎折。不過熱管沒有鍍鎳有點不完美。
▼背板、mosfet散熱鋁合金面板和PCB都拆分出來。
▼核心為新一代的NVIDIA圖靈TU104-400A-A1 GPU核心，有2944個流處理器，也不算面積非常大。看早期評測采用三星的GDDR6 顯存顆粒，不過隨著其它廠商高頻產品的更進，非三星的顯存也越來越多，我手上的這塊RTX2080使用的是美光的顯存，顯存頻率等效14GHz。
▼供電部分采用的是8相核心供電和2相顯存供電方案，核心供電部分采用的是IR TDA21470 MOSFET，最大支持70A電流，并搭配“G”Anti-noise電感和富士通固態電容等元器件。
▼XDPE10287B為英飛凌的PMW控制器；MP2884A為美國芯源的PMW控制器，在圖靈高端顯卡上可以看到一些采用兩枚PMW控制器的方案，具體兩者是如何協調工作的，小熊不是很清楚，還請大神解惑。
SSD
▼名人堂系列的SSD產品，HOF PCIe M.2，2280的規格尺寸，512G版本。
▼通體銀白色的設計是名人堂系列標志，連包裝盒子也是白色的。

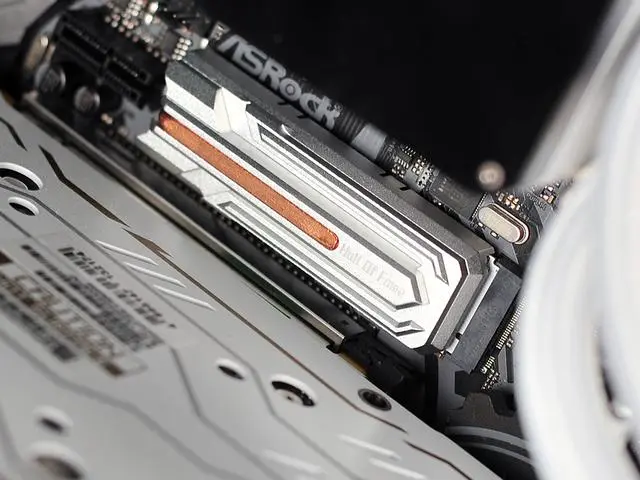

▼HOF PCIe M.2的鋁材散熱片已經相當厚實了，但是還是在此基礎上加了一根純銅熱管，當然更多是為了秀肌肉吧。
▼嘗試拆解一下，不過PCB和散熱塊連接的太牢固了，最后還是選擇放棄，不作死強行拆解了?？疵襟w評測，主控為群聯PS5012-E12主控、緩存為SK Hynix512MB、閃存芯片為東芝原廠64層堆疊BiCS3，3D TL。
▼HOF PCIe M.2的鋁材散熱片有很多切割成幾何形狀的設計，塊頭也不小，上面還有holl of fame的標識，中文翻譯是名人堂。
▼吐槽下RTX2080名人堂的顯卡支撐架真不是很好裝（需要安裝4個螺絲）。
▼主機完成。
顯示器
明基PD2700U顯示器的主要參數：27英寸IPS屏、4K分辨率、100%sRGB、10bit面板、16:9屏幕比例、濾藍光、不閃屏、PIP/PBP、KVM、DP out等等，很多是為設計工作人員來定制的，小熊雖然嚴格意義上算不上一個設計師，但是還是經常修圖以及畫一些CAD圖紙，所以選擇了這款顯示器。
▼PD2700U邊框是三面窄邊框的設計，但實際上亮屏之后還是有內黑邊的。OSD按鈕在比較傳統的右側底部，另外提供了2*2W的音箱。另外顯示器底部有一個下巴，里面有環境光傳感器，可以感應光線變化，智能調節屏幕亮度，以達到護眼目的，即“智慧調光”，這種智慧調光也并非簡單直接降低屏幕亮度，是會根據畫面內容自動補償亮度。
▼機背為弧形的ABS工程塑料，非常工業風的設計，支持VESA壁掛。
▼全部接口都在機身背面，從左到右依次為：HDMI 2.0 接口、DP1.2 輸入接口、Mini-DP 1.2 輸入接口、DP 輸出接口、3.5mm 耳機接口、2個USB-B 上行接口、4個USB-A 接口，不過U口沒有設置在側面確實不太方便，需要搭配HUB來使用了。
▼PD2700U的支架支持前后俯仰 30°, 順時針旋轉 90° ，左右約 45°的旋轉以及上下可140mm高度的調整。
▼連接好支架和顯示器，可以看到支架上部其實有一個提手，方便搬動顯示器。
▼這么多白色的硬件裝到黑色的LIANLI 包豪斯-O11雷蛇版機箱里，也有一部分原因是因為之前入這臺黑色的明基PD2700U顯示器，怕黑色顯示器搭配白色主機太維和，最終變成了這種黑白混搭撞色的效果 。
顯卡評測
RTX2080的公版頻率為1515~1800MHz，RTX2080名人堂的頻率為1515~1875MHz，boost頻率要高于公版。3DMark測試中出現了最高2025MHz，當然在實際游戲中并不能維持在如此高的頻率，一般在1980MHz左右（由具體溫度而定）。
具體測試條件
CPU：intel i9-9900k ES（OC：4.7GHz）
系統:1809
N卡驅動：431.36（發稿時的最新驅動為431.60，半個月就更新了一次驅動，我是跟不上你的速度了 ）
按照慣例，先來顯卡基準測試，分別用3DMark、VRMark和UNIGINE SUPERPOSITION來做測試。
基準性能測試
▼3DMark成績
▼所有的測試截圖都發出來也確實多了點，匯總在表格里看方便些。
游戲測試
下面來測試下實際的游戲，測試項目包括了13款游戲的Benchmark以及吃雞，分辨率從1080p到4K。
▼全面戰爭：三國也是在最高特效下2k分辨率下幀數剛剛夠，但到了4k分辨率就得把畫質降到中等才能回到60fps以上的成績。
▼古墓麗影：暗影， 同樣也是在最高特效下4k分辨率只能流暢運行中等畫質。
測一下絕地求生，設置均為超高（包括抗鋸齒）。選擇在訓練場中測試會比較穩定，不過種測試的幀數要比實際游戲中高一些，還是在實際游戲中測試幀數比較靠譜，不過這么做會導致幀數波動比較大，但小熊還是選擇了后者。
▼首先是1080p分辨率下，RTX2080平均幀數在150fps，可以玩爽144Hz了；分辨率提高到了2k，平均幀數在110fps，稍減低點特效，進行一定的優化，2k分辨率的144Hz顯示器也是可以玩的；分辨率提高到4k，平均幀數在55~60fps左右，把抗鋸齒設定降一些，穩穩升到60fps以上沒問題。
匯總下除了吃雞的所有游戲
DX11游戲
▼測試DX11游戲的畫質都設置到最高。1080p分辨率的性能以100%計，2k分辨率下為70%；到了4k分辨率只有36%。RTX2080名人堂在2k分辨率下的最高畫質下到達60fps以上不成問題；4k分辨率下很多游戲只有30~40fps，算勉強流暢吧。不過測試中的一些老游戲的抗鋸齒設定大多采用了耗費資源較大的SSAA和MSAA，如《殺手5：赦免》、《古墓麗影9 》 、《地鐵：歸來》 ，根據狗牙形成的原理，高分辨率下不用開高抗鋸齒，所以以上幾款游戲如果減低或者關閉SSAA和MSAA還是可以到達60fps左右的，但是像TAA和SMAA這種占用資質不多的抗鋸齒，關閉也不會明顯提高幀數，那也只有減低畫質這一條路了。
DX12游戲
▼測試DX12的游戲中《殺出重圍：人類分裂》和《地鐵：離去》都是硬件殺手級別的的游戲，畫質設置成中高，其它4款游戲都為最高設置。1080p分辨率為100%計，2k分辨率下為72%；到了4k分辨率為45%；情況比DX11稍好一些，在4k分辨率下到達或接近60fps的游戲也多一些。
光追和DLSS測試
由于光追消耗的資源大，現在的唯一解決方案就是DLSS，即深度學習超級采樣抗鋸齒技術，用該技術替代之前的抗鋸齒技術就可以大幅度減輕GPU負擔，從而提升幀數，這時再開啟光線追蹤技術，幀數就不至于掉的太慘，而無法進行游戲。
? DLSS訓練網絡運行于NVIDIA的超級計算機上，而非你的顯卡，只不過通過GFE下載了這個游戲DLSS網絡權重參數，可以用非常低的性能開銷復現了超算結果，這就是NVIDIA為什么要在Turing顯卡上引入Tensor Core的原因。這同樣意味著，每一個游戲都需要事先跑出自己的DLSS網絡，然后由NVIDIA通過GFE軟件分發給玩家，所以這也是為什么非Turing顯卡不能使用DLSS的原因。
目前支持光線追蹤特效的游戲有《戰地5》、《古墓麗影：暗影》、《地鐵：離去》這三款游戲?！稇?zhàn)地5》主要是用光的反射效果；《古墓麗影：暗影》則主要用在陰影的效果上，而《地鐵：離去》是全方面的光追效果，可以簡單的理解為反射效果+陰影效果。
▼通過地鐵：離去測試下DXR和DLSS對游戲幀數的影響。分辨率設置為2k（玩光追的話還是最好不要4k了 ），畫質設置為Ultra ，分別測試光追為high和ultra的情況（也只有這兩個等級）以及開或關DLSS的情況，具體見下圖。
▼做個表格來統計下，占用資源%就是開啟特效后幀數下降的百分比，《戰地5》由于沒有benchmark就沒有測試。果然《古墓麗影：暗影》開啟光追的幀數下降幅度要比《地鐵：離去》少很多。可以看到除了《古墓麗影：暗影》的中等光追特效開啟DLSS后資源占用率比較低，其它幾項占用資源都到了20~30%，也就是說幀數會減少20~30%。所以即使像RTX2080名人堂這種高端顯卡玩光追的話最好是在2k分辨率下，4k分辨率就太勉強了。
超頻測試
▼HOF Ai軟件可以進行超頻的設置，初步摸索下，基礎頻率設置到了1630MHz，比原始頻率高出115MHz，Boost則自動到達了1990MHz，測試中頻率最高達到了2115MHz！顯存方面也從14GHz超頻到15GHz。
▼超頻前后地鐵：離去的Bench分數的對比。
▼匯總下超頻測試，和默認頻率數據做個對比，核心頻率和顯存頻率提高大概6~7%，顯卡理論性能提高了5.2%，游戲的Bench測試中幀數提高平均值為4.5%，如果是4k分辨率下的游戲也只有2~3fps的提升了。畢竟名人堂已經擁有超越公版的頻率，再加上功耗的限制，超頻幅度有限。當然對于超頻大神來說就沒有啥限制了，用料越好超頻幅度就越大，一般用戶的話還是默認頻率下使用好了。
SSD性能測試
再來簡單測一下名人堂HOF_PCIe M.2的性能
CrystalDiskMark
▼HOF PCle M.2的標稱連續讀寫速度：3400/2000 MB/s; 看實際測試是達到標稱值的，當然這是高隊列（QD）的測試成績。測試下QT1的成績?yōu)檫B續讀寫速度：2637/2129 MB/s;讀取有些下降，寫入倒是沒有變化。
? 隊列深度指（Q/QD）是每次發送的讀/寫指令數，提高設備的io depth, 一次喂給設備更多的IO請求，讓設備有機會來安排合并以及內部并行處理，提高總體效率。同時還可以使用多個線程（T)并發執行，把io depth塞滿。隊列和線程都是一種固態硬盤在多線程并發環境下的性能表現。比如Q8T8的含義是用8個線程同時測試，每個線程執行8個隊列深度，可以理解成計QD深度就是64。高隊列測試更多在數據庫/網站服務器這類請求數高的應用上才能發揮出其性能，很多人認為日常我們系統應用最多也就用到QD3,QD4，甚至是QD1的水平。
AS SSD Benchmark
▼這個平臺測試SSD的4k成績一直是稍低一點，一直沒有找到原因 ，大概是window系統需要升級下？
SLC Cache測試
? HD Tune適合測試機械硬盤，并不適合ssd的測試，但是通過文件基準可以確定下SLC Cache的大小。
▼測試HOF PCIe M.2寫入到15GB的時候，寫入速度滑落至500MB/S左右，由此大致判斷SLC Cache大約在15GB左右；由于采用了固定SLC緩存的方案，即使SSD的一部分被占用了，這個緩存的大小也是不變的。
燈效展示
▼最后秀下光污染吧！
▼不完美的地方就是顯卡的光效無其它硬件形成聯動（機箱、主板、內存，風扇和冷頭可以聯動）。
▼影馳HOF Plus HOF Ai軟件可以監控GPU、顯存和mosFET的溫度變化；也可以調節顯卡參數及風扇；而且可以設置顯卡的光效以及液晶屏幕上字幕或者圖案。
▼RTX2080名人堂雖然在顯卡三面都有燈，但燈效有所節制，光污染的面積并沒有很大，以下為多色變幻模式，并不能實現那種彩虹跑馬燈的多色光效。
▼多色呼吸模式，實際亮燈的實際會比較久一點。
▼正面的那個皇冠logo也是有燈效的，水平放置的話不太容易看到。
▼HOF PANEL顯示屏可以監控顯卡運行狀態和驅動版本等信息。
▼作為第二代HOF PANEL顯示屏，可以自定義文字和圖片顯示，不過圖片需要是黑白的，分辨率也有一定要求。
▼RTX2080名人堂顯的RGB燈效面積雖然不大，不過由于顯卡整體都是白色的，所以很容易染上其它光效，使得整體主機的效果非常不錯。
總結
RTX2070和RTX2080的差距在20%左右，這是很大的差距，當然現在兩者之間的空擋有super來填補了。超越公版的RTX 2080名人堂在顏值、性能和散熱（散熱功耗評測請見上一篇）都是非常不錯的，還有一點就是純白顯卡就此一家。
性能上，除了2款硬件殺手的游戲外，其它測試游戲在2k分辨率的最高畫質下都能達到60fps以上；在4k分辨率下能在中等特效下流暢運行。能接受中等特效就可以用RTX2080搭配4k顯示器，必須要最高畫質就只能搭配2k顯示器了。
影馳HOF_PCIe M.2固態硬盤擁有白色定制PCB、熱管和大體積CNC鋁材散熱片，閃存芯片使用東芝原片閃存也能讓人放心，搭配名人堂系列顯卡的整體效果非常不錯，不過因為定位高端，所以價格就比主流的M.2固態硬盤貴一些。
明基PD2700U顯示器的出廠校色非常好，開機即用省心不少。當然會有人覺得4k的27寸屏幕有點小吧，但27寸4k顯示器的細膩程度也是要遠超32寸4k顯示器的，各有優缺點吧，看個人習慣了。最后吐槽下這么貴的顯示器居然沒有配遮光罩。
