圖1、圖2是普通心電圖，間隔4分鐘。圖3-圖5是動態心電圖片段。

圖1、圖2心電圖分析：

? ?竇性P波消失，代之以"F”波（?在II、III、avF導聯明顯），典型鋸齒狀，頻率約250/min，心室率約150bpm，提示心房撲動。呈2：1下傳。

圖3心電圖分析：基礎心律為竇性心律。
R10提前出現，寬大畸形，前后無相關P波，伴完全代償間歇，為室性早搏。

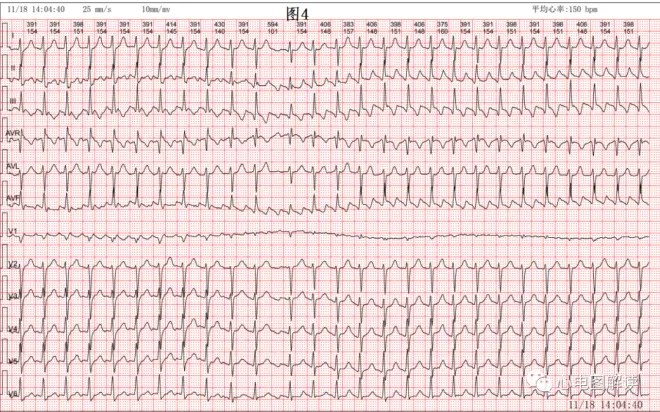

圖4心電圖分析：? ?基礎心律為心房撲動。呈2：1、3：1下傳。

圖5心電圖分析：? ?基礎心律為心房撲動。R10和圖3中的R10形態一致，提示室早。

相關知識點：

一、心房撲動(?AF)? ?是介于房性心動過速與心房顫動之間的快速規則的房性心律失常，F(xiàn)波頻率250-350bpm，其間無等電位線。F波通常按一定比例下傳心室，房室傳導比例固定時, R-R間期勻齊，房室傳導比例不固定者，R-R間期不規則。

二、典型心房撲動? ?典型心房撲動包括逆鐘向和順鐘向兩種類型：逆鐘向心房撲動, II、III、aVF導聯F波倒置，順鐘向心房撲動，II、 III、aVF導聯F波直立。1，F(xiàn)波：波形相同、波幅相等、間期勻齊、波間無等電位線、呈三角形的鋸齒狀F波，F(xiàn)波頻率250~350/min。（這是診斷房撲最重要的依據）2，F(xiàn)R間期：FR間期可以固定，也可不固定。FR間期通常比竇性心律時的PR間期長。3，QRS波群：? ?F波下傳的QRS波形一般與竇性QRS波群相同。? ?但伴時相性室內差異傳導或束支蟬聯現象，合并束支傳導阻滯及其分支阻滯，與竇性QRS波群不同。4，心室率：? ?心室率多在60~180/min，活動或白天清醒狀態，多為2:1或3:1下傳心室，1:1下傳時，心室率快速，夜間睡眠或白天臥床休息時，房室傳導比例增大，轉變?yōu)?:1、5:1、6:1甚至更多的F波因干擾，隱匿房室傳導或合并房室阻滯未能下傳心室，出現心室長間歇。? ?F波持續時間從數秒到數日，少數患者長達數年之久。? ?心房撲動的房室傳導比例為2:1時，有時診斷比較困難。動態心電圖監測有助于鑒別。夜間睡眠時，室率減慢以后， F波清楚地顯示出現。
