一、菜單和工具欄概述

使用“菜單和工具欄”(Menus and Toolbars) 編輯器，可以組態自定義菜單和工具欄。 自定義菜單和工具欄將顯示在項目的所有畫面中以及畫面窗口中。 可以通過局部腳本來連接菜單命令和圖標。

二、菜單

菜單將放置在每個畫面的頂部（從左側開始）。在組態文件中，可以指定使用此文件在畫面或畫面窗口中創建的菜單和工具欄?？梢詾槊總€(gè)組態文件組態一個菜單行。

三、菜單結構

菜單元素的組態選項取決于菜單在菜單結構中所處的位置。

可為菜單創建以下組件：

1.主菜單命令

（1）顯示在畫面中。

（2）打開一個子菜單。

2.菜單項

（1）主菜單打開時顯示在畫面中。

（2）單擊時執行定義的步驟。

（3）在“屬性 > 事件”下，可以輸入一個將傳遞給該步驟的參數（例如畫面名稱）。

（4）打開一個子菜單（如果存在）。

3.子菜單命令

（1）上一級菜單項打開時顯示在畫面中。

（2）菜單項之間的分隔線

四、菜單和工具欄應用

使用“菜單和工具欄” 編輯器，可以創建、組態和編輯自定義菜單和工具欄。 自定義的菜單和工具欄將合并到組態文件中，然后顯示在項目的所有畫面中以及畫面窗口中。 可以通過局部腳本來連接菜單命令和圖標。

“菜單和工具欄”編輯器具有三個選項卡：

（1）工具欄

（2）菜單

（3）組態

工具欄”(Toolbars) 和“菜單”(Menus) 選項卡上的工作區劃分為兩個部分：

（1）可以在表格中定義完整工具欄和/或完整菜單。

（2）下面的部分是工具欄或菜單的預覽。 您可以創建和組態各個圖標和/或菜單命令，并指定結構、標簽文本和符號化圖形。

“組態”(Configurations) 選項卡具有一個未進行劃分的工作區，其中包含用于選擇相應工具欄和相應菜單的表編輯器。

1.創建菜單

（1）在已創建的主菜單命令上的菜單預覽中單擊，將在選取矩形的四周顯示四個黃色星號。

（2）單擊標準文本右側的黃色星號， 將創建另一個主菜單命令。

（3）在巡視窗口中的“屬性 > 屬性 > 常規”下輸入名稱。

（4）在巡視窗口中的“屬性 > 屬性 > 常規 > 文本”下，輸入主菜單命令的標簽。

（5）若要像在運行系統中那樣來顯示主菜單命令，請激活“屬性 > 屬性 > 其它 > 可見性”。

（6）若要定義操作員權限，請?jiān)凇皩傩?> 屬性 > 安全”下選擇權限。

2.創建工具欄

（1）在“工具欄”表中雙擊“添加”。，將創建一個工具欄，該工具欄具有預先分配的名稱，將在工具欄的預覽中創建一個按鈕。

（2）在“名稱”列中為工具欄輸入一個名稱。

（3）選擇以下選項之一作為按鈕類型：

（3.1）文本和圖形組合

（3.2）僅圖形

（3.3）僅文本

（4）在“畫面大小” 中指定按鈕的大小。

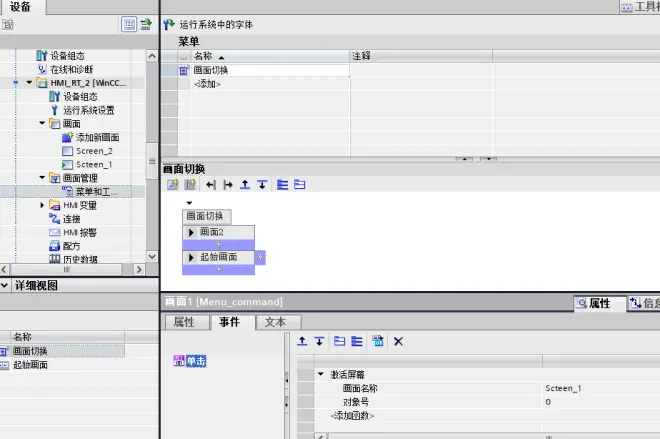

3.將菜單命令或圖標連接到過程

（1）選擇按鈕或菜單命令。

（2）在巡視窗口中，選擇“屬性 > 事件 > 單擊”。

（3）從函數列表中選擇“ActivateScreen”系統函數。

（4） 選擇“Screen_2”作為“畫面名稱”。

4.創建組態文件

（1） 在“組態”表中，雙擊“添加”。 將創建組態文件。

（2） 根據需要，更改組態文件的名稱并輸入注釋。

（3）在巡視窗口中的“屬性 > 屬性 > 菜單 > 名稱”下選擇名稱。

（4）指定是否要激活菜單并在運行系統中顯示，并指定操作所需的權限。

（5）在巡視窗口的“屬性 > 屬性 > 工具欄”下，選擇要添加到組態文件的工具欄。

（6）針對每個所選的工具欄，指定是否要激活該菜單并在運行系統中顯示，并指定操作所需的權限。

（7）在巡視窗口的“屬性 > 屬性 > 工具欄”下，可以定義每個工具欄的對齊方式。

5.為所有畫面組態菜單和工具欄

（1）打開“運行系統設置”編輯器。

（2）在“常規 > 菜單和工具欄” 下，選擇需要在項目的所有畫面中顯示菜單和工具欄的組態文件。
