說到SketchUp的異形建模，不少新手朋友都表示太難啦?。?！

等等，你是不是忘記了SketchUp還有個實體工具啊！這是個什么神奇的工具？本期建模練習生就帶大家一起來了解一下它的用法！

這是分割線

?“建模練習生”·第六期

SU實體工具用法

根據本期教程練習下方案例

提交作業即可獲取獎勵！

【具體規則和提交方式】
復制網址了解

sketchupbar.com/thread-376747-1-1.html

圖文教程

界面上沒有實體工具欄的朋友可以在視圖——工具欄中打開。

講之前我們得說說什么是實體

1、首先對象必須是群組或組件

2、不能有廢線或者破面

有一個很簡單的方式來檢查對象是否為實體，在圖元信息面板中，如果選中的對象包含體積并且顯示實體，那么這個對象就是實體。

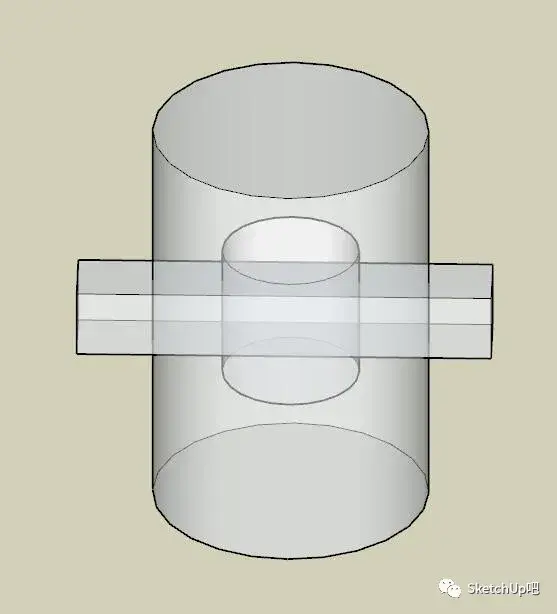

接著有請今天的模特閃亮登場，一個中空的圓柱，一個方柱。

接著我們就進入正題吧！

實體外殼&聯合

先來看看實體外殼，可能有的朋友會和聯合搞混，我們把它們放到一起來講

實體外殼功能描述：將所有選定實體合并為—個實體并刪除所有內部圖元。

聯合功能描述：將所有選定實體合并為一個實體并保留內部空隙。

能看出實體外殼將所有的元素統一成了一個外殼，并且中間的中空部分也被刪除了。

再來看看聯合命令，可以看到同樣是生成一個統一的外殼，但是中空的部分并沒有被刪除。

這就是二者的區別。

相交

功能描述：將所選的全部實體相交并僅將其交點保留在模型內。

運行命令后，兩個實體相交的部分被保留下來，其余部分刪除，如案例，左邊是變化前，右邊是變化后。

減去

功能描述：從第二個實體減去第一個實體并僅將結果保留在模型中。

這個命令有選擇的順序要求，我們先選中方柱，再選中圓柱，看看結果。

能看到第二選中的圓柱體中，刪除了第一選中的方柱部分。

換個選擇順序再看看，這次先選中圓柱，再選擇方柱。

這次的結果就剛剛相反。

剪輯

功能描述：根據第二個實體剪輯第一個實體并將兩者同時保留在模型中。

這個命令同樣有選擇的順序要求，先選中方柱再選擇圓柱，運行命令后是這個效果。

現在可能看不出效果，我們把方柱移動一下。

能看到第二選中的圓柱體中，同樣刪除了第一選中的方柱部分，但是方柱完整保留了下來。

換個選擇順序來看看效果。

效果就是相反的。

拆分

功能描述：使所選的全部實體相交并將所有結果保留在模型中。

現在也看不出來是什么效果。

把每一部分單獨移動出來看看。

現在可以清晰看到，實體被分成了3份，分別是交錯的部分，以及兩個實體除開交錯剩下的部分。

以上就是實體工具的用法啦

其實操作起來還是很簡單的嘛
