1>天蝎座號岸防鐵甲艦

天蝎座號屬于荷蘭皇家海軍天蝎座級岸防鐵甲艦，用于保衛港口等沿海設施，同級共2艘：HNLMS Schorpioen和HNLMS Stier。

天蝎座號在法國于1867年8月開工建造，1868年1月18日下水，10月1日完工。1886年它在登海爾德被明輪拖船意外撞擊尾部，2小時后沉沒。

1906年它被打撈，1909年4月1日退役被改裝為住宿船，二戰曾被德國俘獲，拖到德國作為宿舍船。戰后返回繼續作為宿舍船服役，1982年被私人基金會購買，拖到米德爾堡南部，整修7年后作為博物館船向公眾開放。1995年海軍購買后放在海爾德海軍博物館，2000年5月，已經又返修18個月后再次開放。

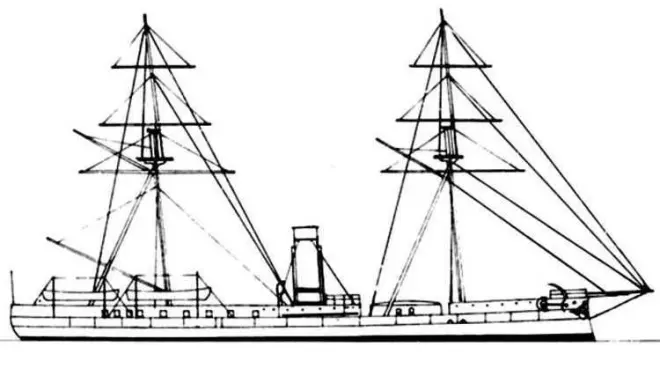

天蝎座級的動力為2臺2缸雙脹蒸汽機，4臺矩形鍋爐，輸出2225-2250馬力，驅動2個直徑3.84米的螺旋槳。除了發動機，它還有2根三腳架桅桿可以懸掛約600平方米的船帆。煙囪在兩根桅桿之間。服役后，船員發現僅依靠帆裝極難航行，幾年后撤掉了桅桿和帆。

主炮是兩門阿姆斯特朗RML 9英寸12.5噸前裝線膛架退炮，安裝在科爾斯型炮塔內。還有11門后膛炮，2座12厘米青銅迫擊炮，2根桿雷。另外，和19世紀中后期的不少戰艦一樣，它擁有撞角，但因為機動性差沒太大意義。它有一條鐵制水線裝甲帶，舯部最厚處6英寸，兩端降至3英寸。炮塔厚8英寸，炮塔底座也是，炮口附近11英寸。甲板19-25毫米，指揮塔144毫米。

19世紀中后期大口徑炮的炮管很短，安裝在大型炮塔內幾乎看不到外露。因為是前膛架退炮，需要后退至炮塔內裝填

性能：
排水量：2175噸
長度：62.5米
寬度：11.6米
吃水：4.9
軸：2根
動力：2臺2缸雙脹蒸汽機，4臺矩形鍋爐，輸出2225-2250馬力；2根桅桿懸掛約600平方米的船帆
最大航速：12節
燃料：246噸煤
航程：10節1,030海里
船員：110-136人
武器：一座雙聯阿姆斯特朗RML 9英寸12.5噸前裝線膛架退炮，11門后膛炮，2座12厘米青銅迫擊炮，2根桿雷，撞角
裝甲：水線裝甲帶3-6英寸，炮塔8-11英寸，甲板19-25毫米，指揮塔144毫米

它使用的桿雷顧名思義是將炸彈安裝在長桿的末端，從船頭（也有從側面）伸出，炸藥至少離船體6.7米遠，入水3米深以上。桿頭通常還有矛頭和倒鉤，可以刺入敵艦的木制外殼。它就像中世紀的長槍一樣，小船撐著“長槍”刺向敵艦，之后由導爆索引爆。

一般認為桿雷是羅伯特·富爾頓在1801年首次使用的，他在法國布雷斯特用20磅裝藥的桿雷炸沉了一艘小艇。1812年美英戰爭中美國使用過桿雷艇。

試驗中的桿雷，對小型載艇自身也很危險

南北戰爭南軍潛艇桿雷

2>HNLMS Buffel號岸防鐵甲艦

HNLMS Buffel號屬于荷蘭皇家海軍Buffel級岸防鐵甲艦，用于保衛港口等沿海設施；它的設計和天蝎座級很相似，姊妹艦還有HNLMS Guinea號。

它的建造者是羅伯特·納皮爾和他兒子，于1867年6月10日在蘇格蘭格拉斯哥開工，1868年3月10日下水，7月22日完工。

HNLMS Buffel號是荷蘭海軍第一艘不配備風帆的船，2根單腳桅桿不懸掛風帆，單煙囪在2根桅桿中間。2軸，裝備2臺2缸雙脹蒸汽機和4臺鍋爐，輸出2,000匹馬力，驅動2個直徑3.66米的螺旋槳。理論航速可達12.4節，但實際只有11.2節。船員最初含軍官、士官和水手共117人，后增至159人。

和天蝎座級一樣，它的主炮是安裝在科爾斯型炮塔內的雙聯阿姆斯特朗RML 9英寸12.5噸前裝線膛架退炮，后來替換為一門28厘米炮。其他武器還有4門30磅滑膛炮，2門3英寸炮，4門37毫米炮，2門哈乞開斯轉管炮。它的撞角主要是對付老式木殼戰船。

裝甲方面也和天蝎座級幾乎一樣，有一條鍛鐵水線裝甲帶，舯部最厚處6英寸，兩端降至3英寸。炮塔厚8英寸，炮塔底座也是，炮口附近11英寸。甲板19-25毫米，指揮塔144毫米。

1868年從格拉斯哥到登海爾德的處女航是它唯一一次遠洋航行，這次航行暴露了它遠洋性能的不足，顛簸且進水嚴重。之后它一直在北海航行，只在1871年?？窟^國外：比利時的安特衛普。1894年退役，之后2年作為訓練艦使用，1896年轉換為宿舍船，之后的25年主要?？吭诎⒛匪固氐?。1940年5月它被德國捕獲，1945年5月8日歸還。1973年它再次退役，次年被出售給鹿特丹海事博物館（亨德里克親王博物館）改裝成博物館船，從1979年起向游客開放，2015年2月7日轉移到赫勒富茨勞斯的歷史海軍區。

性能：
排水量：2,441噸
長度：59.7米
寬度：12.2米
吃水：5.1米
軸：2根
動力：2臺2缸雙脹蒸汽機，4臺鍋爐，輸出2,000匹馬力
最大航速：11.2節
燃料：152噸煤
航程：6節2150海里
船員：159人
武器：一座雙聯阿姆斯特朗RML 9英寸12.5噸前裝線膛架退炮，4門30磅滑膛炮，2門3英寸炮，4門37毫米炮，2門哈乞開斯轉管炮，撞角
裝甲：水線裝甲帶3-6英寸，炮塔8-11英寸，甲板19-25毫米，指揮塔144毫米

3>HNLMS Bonaire號4級巡航艦

HNLMS Bonaire號是屬于荷蘭皇家海軍的一艘木殼機帆并用4級巡航艦，于1877年5月12日在鹿特丹下水，9月26日在哈靈水道試航，1880年5月1日服役。

1924年，它在德爾夫齊爾作為荷蘭航海學院的宿舍船使用，改名Abel Tasman。1995年退役，2005年在登海爾德改建為博物館船。

該船有3根風帆桅桿，圓柱形鍋爐，臥式往復式蒸汽機驅動單軸，螺旋槳可收縮。航速僅8節，船員84人。它是鐵木混合船體，鍍鋅。船長53米，寬9米，吃水3.6米，排水量850噸。

武器上，主炮是1門15厘米炮，另有3門12厘米炮，2門37毫米轉管炮（應該是哈乞開斯），1座12厘米迫擊炮。
