前言

三菱MC協議是開發三菱系列PLC必須掌握的一種通信協議，其目的是讓外部設備，可以通過串行通信模塊C24或以太網接口模塊E71，實現對可編程控制器CPU的數據訪問。

MC協議是Melsec協議的簡稱。

通信幀類型

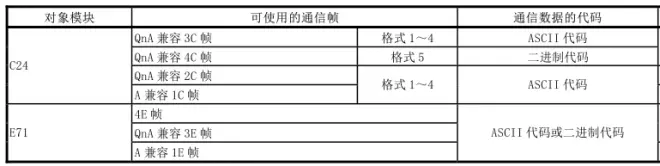

外部設備通過C24/E71訪問可編程控制器CPU時，可以選擇不同的通信幀及數據格式來實現，具體如下所示：

通信幀命名規格

通信幀命名格式如下：

xxx 兼容 n m 幀(示例: QnA 兼容 3C 幀、QnA 兼容 3E 幀)

1、xxx 用于表示與以前產品模塊的指令兼容性的對象可編程控制器 CPU

A ?: A 系列可編程控制器 CPU

QnA ?: QnA 系列可編程控制器 CPU

2、n對應的以前產品模塊的幀

1 : 兼容 A 系列的計算機鏈接模塊、以太網接口模塊支持的指令的通信幀

2 : 兼容 QnA 系列串行通信模塊支持的 QnA 簡易幀

3 : QnA 系列串行通信模塊支持的 QnA 幀及兼容 QnA 系列以太網接口模塊支持的通信幀

4 : 兼容 QnA 系列串行通信模塊支持的 QnA 擴展幀

3、m是指相應幀進行數據通信的對象模塊

C : C24

E : E71

通信方式

從前面的描述，我們可以知道，MC協議是兼容串口通信和以太網通信的。

一般我們使用比較多的是以太網通信，對于FX5U系列/Q系列/Qna系列/L系列的PLC，通常會使用QnA兼容3E幀，對于FX3U系列，我們需要加以太網模塊，采用A兼容1E幀。

對于串口設備，一般會使用QnA兼容2C幀和QnA兼容4C幀。

通信編碼格式有ASCII和二進制兩種方式，通過二進制編碼數據進行的通信與通過ASCII編碼數據進行的通信相比，前者的通信數據量約為后者的二分之一，因此二進制編碼的方式可縮短通信時間。

通過MC協議進行的數據通信，一般情況下都是以半雙工通信進行。

對可編程控制器CPU進行訪問時，應在接收到來自于可編程控制器CPU側的對應于之前發送的指令報文的響應報文后，再發送下一個指令報文。

在響應報文的接收完畢之前，不能發送下一個指令報文

PLC設置

三菱PLC如果要走M(jìn)C協議，是不需要額外編程的，但是需要做一些簡單的配置。

1.在右側工程欄中雙擊PLC參數；

2、在彈框中選擇內置以太網端口設置，設置IP，設置通信數據代碼設置，勾選允許RUN中寫入；

3.點擊打開設置，在彈框第一欄中選擇TCP協議，MC協議，端口號根據自己需求設置比如4999，然后設置結束，設置結束，重新下載PLC程序；

4、斷電重啟PLC。

協議幀

通過以上了解之后，下面我們對協議幀進行更深入地了解，為了方便起見，我們以以太網的Qna兼容3E幀為例進行說明，其他的幀都是大同小異。

協議幀一般分為三種，分別是請求幀、響應幀及異常幀。

請求幀：表示發送請求的報文。

響應幀：如果請求正確，控制器CPU會以響應幀進行返回。

異常幀：如果請求錯誤，CPU會以異常幀返回。

讀取請求幀報文格式：

讀取響應幀報文格式：

讀取異常幀報文格式：

寫入請求幀報文格式：

寫入響應幀報文格式：

寫入異常幀報文格式：

實際案例

讀取案例：讀取從D0開始的5個寄存器，我們結合協議文檔，按照?qǐng)?bào)文格式進行報文拼接。

發送報文如下：

副頭部：0x50 0x00

網絡編號：0x00

PLC編號：0xFF

請求目標模塊I/O編號：0xFF 0x03

請求目標模塊站號：0x00

請求數據長度：0x0C 0x00

CPU監視定時器：0x0A 0x00

指令：0x01 0x04

子指令：0x00 0x00

起始軟元件：0x00 0x00 0x00

軟元件代碼：0xA8

軟元件點數：0x05 0x00

響應報文如下：

副頭部：0xD0 0x00

網絡編號：0x00

PLC編號：0xFF

請求目標模塊I/O編號：0xFF 0x03

請求目標模塊站號：0x00

響應數據長度：0x0C 0x00

結束代碼：0x00 0x00

軟元件數據：0x0B 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

網絡調試助手測試結果：

這樣就知道了D0-D4分別為0x0B 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00，將其轉換成數據，就是11，0，0，0，0。

其他存儲區的讀寫也是同樣的原理。

附錄

更多內容可以持續關注UP呦
