三、實務操作和案例分析題[共5題，(一)(二)(三)題各20分，(四)(五)題各30分]

案例(一)

某公司承建一項城市主干道改擴建工程，全長3.9km，建設內容包括;道路工程、排水工程、纜線入地工程等，道路工程將既有28m的路幅主干道向兩側各拓寬13.5m，建成55m路幅的城市中心大道，路幅分配情況如圖1所示。排水工程將既有車行道下D1200的合流管作為雨水管，西側非機動車道下承建一條D1200的雨水管，兩側非機動車道下各建一個D400的污水管，并新建接戶支管及接戶井。將周邊原接入既有合流管的污水就近接入，實現雨污分流。

纜線人地工程既有架空電力線纜及通信電纜進行纜線入地，敷設在地下相應管位工程進行中發生如下一系列事件

事件一:道路開挖時在樁號K1+350路面下深0.5m處發現一處橫穿道路的燃?xì)夤艿理?xiàng)目部施工時對燃?xì)夤艿啦扇×吮Ｗo(hù)措施

事件二:將用戶支管接入到新建接戶井時，項目部安排的作業人員缺少施工經驗打開既有污水的井蓋作散味處理就下井作業致使下井的一名工人在井內當場暈倒，被救時己無呼吸。

事件三:樁號K0+500至K0+950東側為路塹，由于坡上部分拆遷難度大，設計采用重力式擋墻進行垂直支護，減少征地。

【問題】

1.寫出市政工程改擴建時設計單位一般都會將電力線纜、通信電纜敷設的安全位置，明確兩側雨水管線，污水管線施工應遵循原則。

2.寫出事件一中燃?xì)夤艿赖淖钚「餐梁穸?，?xiě)出開挖及回填碾壓時對燃?xì)夤艿啦扇〉谋Ｗo(hù)措施。

3.寫出事件二中下井作業前需辦理相關手續及采取的安全措施。

4.事件三中重力式擋土墻的結構特點有哪些?

案例（二)

某市政公司承接一管道工程，穿越既有道路，全長75米，采用直徑2000mm的泥水機械頂管施工，道路兩側設工作井和接收井。其工作井剖面圖如圖2所示。兩工作井均采用沉井法施工沉井分層澆筑，分層下沉,分層高度不大于六米。

項目部沉井施工方案如下:

(1)對刃腳部位進行鋼筋綁扎,模板安裝,澆筑混凝土。

(2）刃腳澆筑完成后，進行沉井分節制作，滿堂支架搭設→鋼筋制作安裝→A→B→C→內外架固定→澆筑混凝土。

(3）沉井下沉后，混凝土達到要求后進行干封底作業。

【問題】

1.該沉井工程需分幾次制作下沉（含刃腳部分)?A、B、C的名稱是什么?

2.混凝土澆筑的順序和重點澆筑的部位。

3.沉井下沉到標高后，刃腳處應做何種處理，干封底需要滿足什么條件才能封填泄水井。

4.支架搭設需要什么工程機械,支架搭設人員需要滿足什么要求?

案例(三)

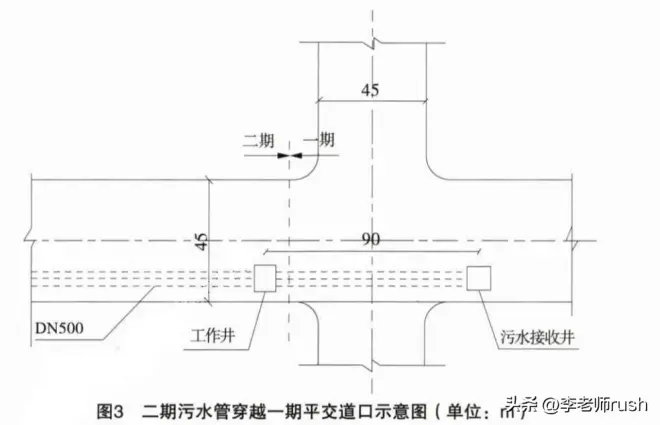

某項目部在10月中旬中標南方某城市道路改造二期工程，合同工期3個月，合同工程量為:道路改造部分長300m，寬45m，既有水泥混凝土路面加鋪瀝青混凝土面層與一期路面順接新建污水系統DN500埋深4.8m，舊路部分開槽埋管施工，穿越一期平交道口部分采用不開槽施工，該段長90m，接人一期預留的污水接收井，如圖3所示。

項目部根據現場情況編制了相應的施工方案。

(1）道路改造部分:對既有水泥混凝土路面進行充分調查后，作出以下結論:

①對有破損、脫空的既有水泥混凝土路面，全部挖除,重新澆筑。

②新建污水管線采用開挖埋管。

(2）不開槽污水管道施工部分:設一座工作井，工作井采用明挖法施工，將一期預留的接收井打開做好接收準備工作。

該方案報監理工程師審批沒能通過被退回，要求進行修改后上報。項目部認真研究后發現以下問題:

(1)既有水泥混凝土路面的破損、脫空部位不應全部挖除，應先進行維修。

(2）施工方案中缺少既有水泥混凝土路面作為道路基層加鋪瀝青混凝土具體做法。

(3）施工方案中缺少工作井位置選址及專項方案。

【問題】

1.對已確定的破損，脫空部位進行基底處理的方法有幾種?分別是什么方法?

2.對舊水泥混凝土路面進行調查時，采用何種手段查明路基的相關情況?

3.既有水泥混凝土路面作為道路基層加鋪瀝青混凝土前，哪些構筑物的高程需做調整?

4.工作井位置應按什么要求選定?

案例(四)

某公司承建一項污水處理廠工程，水處理構筑物為地下結構，底板最大埋深12m富水地層，設計要求管井降水并嚴格控制基坑內外水位標高變化?；又苓呌行枰Ｗo(hù)的建筑物和管線項目部進場開始了水泥士攪拌樁止水帷幕和鉆孔灌注樁圍護的施工。主體結構部分按方案要求對沉淀池、生物反應池、清水池采用單元組合式混凝土結構分塊澆筑工法，塊間留設后澆帶，主體部分混凝土設計強度為C30，抗?jié)B等級P8。

受拆遷滯后影響，項目實施進度計劃延遲約1個月，為保障項目按時投入使用，項目部提出后澆帶部位采用新的工藝以癖短工期，該工藝獲得了業主、監理和設計方批準并取得設計變更文件底板倒角壁板施工縫止水鋼板安裝質量是影響構筑物防滲質量的關鍵，項目部施工員要求施工班組按圖紙進行施工,質量檢查時發現止水鋼板安裝如圖4所示。

混凝土澆筑正處于夏季高溫，為保證混凝土澆筑質量，項目部提前與商品混凝土攪拌站進行了溝通，對混凝土配合比、外加劑進行了優化調整。項目部針對高溫時現場混凝土澆筑也制定了相應措施在項目部編的降水方案中，將降水抽排的地下水回收利用。做了如下安排:一是用于現場揚塵控制，進行路面灑水降塵:二是用于場內綠化澆灌和衛生間沖洗。另有富余水量做了溢流措施排入市政雨水管網。

【問題】

1.寫出能夠保證工期質量和后澆帶部位工藝名稱和混凝上強度。

⒉指出圖4中的錯誤之處，寫出可與止水鋼板組合應用的提高施工縫防水質量和止水措施。

3.寫出高溫時混凝土澆筑應采取的措施。

4.該項目降水后基坑外是否需要回灌?說明理由。

5.補充項目部降水回收利用的用途。

6.完善降水排放的手續和措施。

案例（五)

某公司承建一座城市橋梁工程，雙向六車道，橋面寬度36.5m，主橋設計為T(mén)形剛構跨徑組合為50m+100m+50m，上部結構采用C50預應力混凝土現澆箱梁，下部結構采用一體式鋼筋混凝土墩臺，基礎采用o20O0mm的鋼筋混凝土鉆孔灌注樁。橋梁立面構造如圖5所示。

項目部編制的施工組織設計有如下內容:上部結構采用搭設滿堂式鋼支架施工方案:將上部結構箱梁劃分為①②3④⑤等五種節段，⑤節段為合龍段，長度2m，確定了施工順序。上部結構箱梁節段劃分如圖5所示。

施工過程中發生如下事件，

事件一:施工前，項目部派專人聯系相關行政主管部門為理施工占用審批許可。

事件二:施工過程中，受主河道的影響及通航需求，項目部取消了原施工組織設計中上部結構箱梁②④⑤節段的滿堂式鋼支架施工方案，重新變更了施工方案，并重新組織召開專項施工方案專家論證會。

事件三:施工期間，河道通航不中斷，箱梁施工時，為防止高空作業對橋下通航的影響，項目部按照施工安全管理相關規定，在高空作業平臺上采取了安全防護措施

事件四:合龍段施工前，項目部在箱梁④節段的懸臂端預加壓重，并在澆筑混凝土過程中逐步撤除。

【問題】

1.指出事件一中相關行政主管部門有哪些?

⒉.事件二中，寫出施工方案變更后的上部結構箱梁施工順序（用圖中的編號①~⑤及→表示)

3.事件二中，指出施工方案變更后上部結構箱梁適宜的施工方法。

4.上部結構施工時，哪些危險性較大的分部分項工程需要組織專家論證?

5.事件三中，分別指出箱梁施工時高空作業平臺及作業人員應采取哪些安全防護措施。

6.指出事件四中,預加壓重的作用。

三、實務操作和案例分析題

案例一

1.寫出市政工程改擴建時設計單位一般都會將電力線纜、通信電纜敷設的安全位置，明確兩側雨水管線，污水管線施工應遵循原則。

設置在人行道下管溝內，分側布置。

遵循原則:按設計要求，先深后淺/先低后高/先下部管后上部管。

2.寫出事件一中燃?xì)夤艿赖淖钚「餐梁穸龋瑢?xiě)出開挖及回填碾壓時對燃?xì)夤艿啦扇〉谋Ｗo(hù)措施。不小于0.9m。

(1）調查管線位置，做好標識，在距離管道1m范圍人工開挖，避免破壞。

(2）燃?xì)夤艿乐車鷳?yīng)砌筑地溝保護，管頂500mm以下填料應從兩側采用人工對稱分層回填。管頂500mm以下采用人工/輕型壓實。

( 3）施工過程中安排專人檢查保持完好，對管線沉降和變形進行觀測并記錄，必要時設置應急預案。

3.寫出事件二中下井作業前需辦理相關手續及采取的安全措施。

(1)相關手續:

下井作業許可手續/下井作業申請表審批、下井安全作業票、辦理有限空間作業審批手續。

(2）安全措施:①識別井內危險源并制定安全技術措施。②作業人員應建立進場教育培訓檔案，施工前進行安全技術交底。③作業人員持證上崗/具備下井作業資格，并定期體檢。④下井應先檢測,后監護，再進入。⑤佩戴好防毒面具等個人安全防護用具。⑥作業過程前和過程中應持續監測、通風換氣和專人監護。⑦維護作業區域應做好防護欄、安全警示標志及夜間警示燈。⑧制定中毒、窒息等事故應急救援預案并演練。

4.①依靠墻體自重抵抗土壓力。②一般可以采用砌筑或澆筑施工。③形式簡單，可就地取材，施工方便。④可適當配筋，展寬墻趾，減薄墻體厚度，節省混凝土用量。

案例二

1.該沉井工程需分幾次制作下沉（含刃腳部分)?A、B、C的名稱是什么?

每個沉井分3次下沉，兩個沉井共6次。

A:外架搭設;B:施工縫處理及預埋件安裝;C:內外模板安裝。

⒉混凝土澆筑的順序和重點澆筑的部位。

(1）澆筑順序:

自下而上水平分層，對稱布料，連續澆筑。

(2）重點部位:

施工縫/止水帶處、預留孔/預埋件處、刃角處、鋼筋密集部位。

3.沉井下沉到標高后，刃腳處應做何種處理，干封底需要滿足什么條件才能封填泄水井？

用大石塊將刃腳下墊實,清理干凈，超挖部分回填砂石。

底板混凝土強度達到設計強度且滿足抗浮要求時填封泄水孔。

4.支架搭設需要什么工程機械，支架搭設人員需要滿足什么要求?

起重機（吊車)、升降機/提升架。

(1）作業人員應持證上崗，并應定期體檢。

(2）進場教育培訓，施工前安全技術交底。

(3）穿戴好安全帽、安全帶、防滑鞋等個人安全防護用具。

案例三

1.對已確定的破損，脫空部位進行基底處理的方法有幾種?分別是什么方法?

兩種。開挖式基底處理/換填基底材料、非開挖式基底處理/鉆孔注漿填充處理。

2.對舊水泥混凝土路面進行調查時，采用何種手段查明路基的相關情況?

雷達/聲波監測、彎沉檢測、鉆孔取芯檢測、開挖坑探等。

3.既有水泥混凝土路面作為道路基層加鋪瀝青混凝土前，哪些構筑物的高程需做調整?檢查井、雨水口（雨水篦子)、路緣石（側平石)、隔離設施基礎。

4.工作井位置應按什么要求選定?

按設計文件、環境條件選擇工作井位置。不影響地面社會交通，對附近居民的噪聲和振動影響較少，且能滿足施工生產組織的需要，且不積水/比周?chē)孛娓叱?00mm以上。

案例四

1.寫出能夠保證工期質量和后澆帶部位工藝名稱和混凝土強度。

連續式膨脹加強帶、C35。

2.指出圖4中的錯誤之處，寫出可與止水鋼板組合應用的提高施工縫防水質量和止水措施。錯誤之處:止水鋼板安裝方向錯誤（開口方向朝向背水面)，應朝向迎水面。

遇水膨脹止水條，預埋注漿管、外貼式止水帶等。

3.寫出高溫時混凝土澆筑應采取的措施。

(1）工序銜接緊密，盡量縮短運輸和操作時間，減少受到高溫影響。(2）設置臨時罩棚，或安排在夜間凌晨澆筑，避開高溫影響。(3）及時覆蓋保濕養護到規范和設計規定的強度。(4）分層澆筑，充分散熱，控制入模澆筑溫度和內外溫差不大于25℃。(5）控制入模塌落度。

4.該項自降水后基坑外是否需要回灌?說明理由。

需要回灌。

理由:設計要求嚴格控制基坑內外水位標高變化，且周?chē)行枰Ｗo(hù)的建筑物和管線。

5.補充項目部降水回收利用的用途。

回灌用水、混凝土養護用水、車輛沖洗、混合料拌合用水、泥漿用水、滿水試驗用水等。

6.完善降水排放的手續和措施。

到市政管理部門/建設行政主管部門簽署污水排放許可協議，申領《臨水排水許可證》。現場加設沉淀池處理后排放。

案例五

1.指出事件一中相關行政主管部門有哪些?

河道管理部門、航道/航運管理部門、市政建設行政主管部門、環保部門、水利部門。

2.事件二中，寫出施工方案變更后的上部結構箱梁施工順序（用圖中的編號①~⑤及→表示)。

③→②→①→④→⑤。

3.事件二中,指出施工方案變更后上部結構箱梁適宜的施工方法。

懸臂澆筑（掛籃施工)。

4.上部結構施工時，哪些危險性較大的分部分項工程需要組織專家論證?

模板支架/托架/膺架工程、腳手架工程、起重吊裝工程。

5.事件三中，分別指出箱梁施工時高空作業平臺及作業人員應采取哪些安全防護措施。

作業平臺安全措施:防護欄桿、安全防護網、安全警示標志、腳手板鋪滿鋪穩、安全警示燈、安全梯、救生圈。

作業人員:安全帶、安全帽、防滑鞋、工具袋。

6.指出事件四中，預加壓重的作用。

保證合龍過程中，懸臂端撓度和高程保持穩定。
