交叉電纜與以太網電纜

以太網跳線通常根據不同的組網應用分為交叉電纜和直通電纜。

直通網線是一種常見的 網線，應用廣泛，而交叉網線是一種特殊的以太網網線，所以，在做交叉網線和網線的對比時，其實就是以太網交叉網線和直通網線（本文簡稱為網線）的對比。

什么是以太網電纜？

以太網線/直通線如 Cat5、Cat5e 和Cat6 線等是一種雙絞線，主要用于局域網連接兩種不同類型的設備，例如在以下情況下：

• 計算機到電纜/DSL 調制解調器的 LAN 端口

• 計算機到交換機/集線器的正常端口

• 路由器的 WAN 端口到電纜/DSL 調制解調器的 LAN 端口

• 路由器的 LAN 端口到交換機/集線器的上行端口

• 將 2 個交換機/集線器與其中一個使用上行鏈路端口連接，另一個使用普通端口連接

實際上，當談到交叉電纜與以太網電纜時，不可避免地會想到它們的布線系統。

眾所周知，T568A和T568B是ANSI、TIA和EIA認可的兩個以太網電纜布線標準，它們的區別在于 8 種電纜顏色的順序。 對于T568A，8腳的色序從1腳到8腳依次為白、綠、白橙、藍、白藍、橙、白棕、棕。

而在T568B接線標準中，與T568A相比，有兩種色序互換，1腳換3腳，2腳換6腳。

直通電纜在兩端使用相同的接線標準。即兩端（連接器A和連接器B）使用T568A接線標準或兩端使用T568B接線標準相同顏色。

什么是交叉電纜？

Cat5、Cat5e 交叉線等交叉線是一種雙絞線，用于在以下情況下連接“DTE to DTE”或“DCE to DCE”等相同類型的兩個設備：

• 一臺電腦到另一臺電腦

• 一臺交換機到另一臺交換機連接兩側的正常端口

• 一個集線器到另一個集線器連接兩側的普通端口

• 路由器的 LAN 端口到交換機/集線器的普通端口

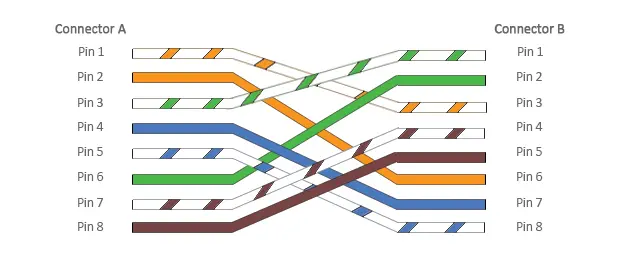

與直通網線不同，交叉網線在兩端（連接器A和連接器B）使用兩種不同的布線標準，一端采用T568A接線標準，另一端采用T568B接線標準。下圖為交叉電纜接線圖：

總結

交叉電纜與以太網電纜比較的相似性是顯而易見的,以太網電纜和交叉電纜都符合 T568A 和 T568B 布線標準，連接器的每一側都有 8 個不同顏色的針腳。

前者將兩種不同類型的設備相互連接，例如“計算機到交換機”，而后者將兩個相同類型的設備相互連接，例如“一臺計算機到另一臺計算機”。
