我國位于世界四大沙塵暴多發區之一的中亞地區，沙塵暴成為影響我國生態環境的最主要自然災害之一。沙塵暴是在特定的地理環境和下墊面條件下，由特定的大尺度環流背景和各種不同尺度的天氣系統疊加所誘發的一種災害性天氣。由于我國北方地區氣候干旱，沙化土地面積大、分布廣，地貌結構獨特，每年春季受西伯利亞冷空氣和蒙古氣旋的影響，沙塵暴災害天氣頻繁發生。

3月15日，我國遭遇了近十年來強度最大、影響范圍最廣的一次沙塵天氣過程，北京受其影響嚴重，沙塵來襲伴隨Pm2.5、PM10指數爆表，首要污染物為PM10，空氣質量達嚴重污染等級。繼3月15日沙塵天氣之后，3月27日滾滾黃沙自蒙古國又席卷而來，造成這兩次沙塵天氣過程的始作俑者是爆發力驚人的蒙古氣旋。此次沙塵過程的強度較14日至17日的強沙塵暴過程略弱，但卻聰明了許多，居然學會從海上迂回前進，向東南傳輸至黃海上，之后隨著東北風回流到長江口區，3月30日上海遭遇罕見的沙塵天氣，空氣質量爆表，長三角多個城市的PM10飆高。

? ? ? 截至當前，今年1月至3月我國北方地區已經出現6次沙塵天氣過程，其中兩次為強沙塵暴過程，是近15年以來強沙塵暴最多的一年。據統計，過去10年我國1月至3月沙塵天氣平均發生次數為4次，其中強沙塵暴發生頻次低于1次。

? 分析過程 ?

? ? ?航天宏圖依托PIE-Engine打造的大氣環境監測SaaS平臺，充分發揮靜止氣象衛星高時間分辨率的優勢，第一時間進行了沙塵過程監測與發展趨勢分析，利用RGB合成技術、多通道動態閾值法、機器學習方法等多種先進技術，開展了沙塵判識、沙塵強度指數計算以及沙塵強度等級劃分，提供了高時效高精度的大氣環境監測服務，以及污染物溯源、預測等分析服務。

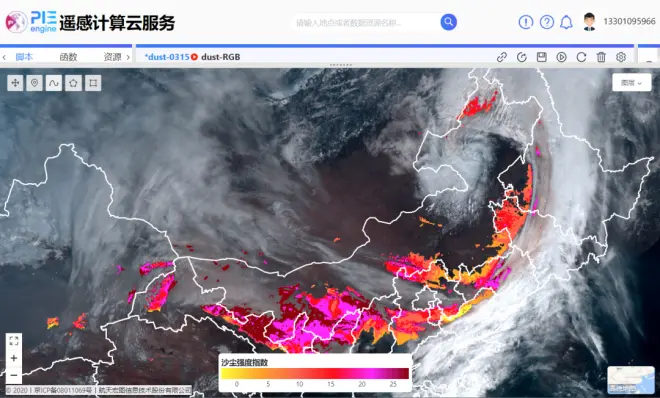

? ? ? ?靜止氣象衛星（FY-4A、Himawari-8）的紅外窗區通道（8~12 μm）對于通常大氣氣溶膠幾乎沒有響應，但對于較大顆粒且濃度較強的沙塵氣溶膠，尤其是沙塵暴有明顯的信號反應?；谝陨显?，航天宏圖利用RGB合成技術，基于氣象衛星紅外通道，合成特定的沙塵紅外監測遙感影像，生成沙塵偽彩色圖，圖中粉色區域?yàn)樯硥m區。從3月14日開始，蒙古國出現大范圍沙塵暴，于14日傍晚影響內蒙古，15日凌晨開始影響京津冀地區。從3月27日沙塵監測中可以看出：受東移鋒面氣旋云系的影響，沙塵區自西北向東南方向持續移動。

航天宏圖基于靜止氣象衛星（FY-4A、Himawari-8）在可見光、近紅外以及紅外光譜波段處觀測的反射率以及亮溫資料，結合多通道信息形成多個沙塵氣溶膠的判別變量，以多通道動態閾值法提取沙塵信息，生成沙塵判識結果。從下圖中可以看出，黃色區域?yàn)樯硥m判識結果。經估算，3月15日衛星可視的沙塵區面積約為50.3萬平方公里，3月28日衛星可視的沙塵區面積約為87.1萬平方公里。

? ? ? 同時，采用沙塵強度指數作為沙塵強弱的定量化指標，基于靜止氣象衛星（FY-4A、Himawari-8），考慮沙塵在熱紅外通道的光譜變化特征，選取沙塵強度監測的敏感波段11μm，構建可指示沙塵強度的紅外差值沙塵指數IDDI模型，生成IDDI沙塵強度指數產品。

? ? ? ?利用沙塵強度指數和沙塵判識結果，結合地面站點觀測資料，采用機器學習方法，確定基于靜止氣象衛星（FY-4A、Himawari-8）的沙塵強度等級（浮塵、揚沙、沙塵暴、強沙塵暴、特強沙塵暴等）。兩次沙塵過程均達到局地能見度不足500米的強沙塵暴等。

?

? ? ? 選擇3月29日的沙塵過程及影響范圍的中間位置，鄭州作為污染源的單點位，污染源地理位置為：113.6425E，34.8138N。河南省內（113.6425E， 34.8138N）、（117.38E，36.8571N）、（108.16041E，33.9052N）作為多污染源點位。基于HYSPLIT (Hybrid Single-Particle Lagrangian Integrated Trajectory model)模型結合氣象模式數據預測污染源未來240小時的運動軌跡和溯源結果，模式數據類型為GFS（240h fcst, 3hrly, Global, pressure），得到單源點和矩陣式的溯源和軌跡預測結果。

? ? ? ?污染源軌跡預測結果表明，3月29日的沙塵天氣將會出現沙塵回流現象，沙塵天氣的回流主要是由于在系統性的偏北風作用下，沙塵粒子會向下游傳輸，包括河北、河南、山東等地，都會受到沙塵天氣的影響。等北風影響過后，逐漸轉為弱的偏西南風，但下游地區的沙塵粒子并未完全沉降，空氣中仍然懸浮有一些沙塵粒子，在轉為弱的偏南風的情況下，沙塵粒子會向北有一定的輸送，形成沙塵回流?；贖YSPLIT模型的軌跡預測結果與中央氣象臺發布的沙塵回流現象一致。同時受上游沙塵傳輸影響，華中區域局地有浮塵天氣，造成輕至重度污染，但未來一周區域多降水，受降水影響區域濕清除條件較好，沙塵天氣減弱消散，軌跡預測結果與環境氣象公報預報結果一致。

? ? ? ? 航天宏圖承研的風云四號衛星天氣應用平臺（SWAP2.0）在沙塵天氣頻發的春季，為國家衛星氣象中心業務保障沙塵過程監測分析提供了堅實的技術支撐。在這兩次重大沙塵過程中，航天宏圖技術團隊提供了全天候、全方位的技術保障。

? 自己動手，監測沙塵：Pie-Engine沙塵監測代碼樣例 ?

? ? ? ? 作為一名愛好者，能否利用衛星遙感技術，自己動手監測沙塵呢？下面就分享一個衛星遙感監測沙塵的程序代碼。

? ? ? ?衛星遙感沙塵監測主要是利用懸浮的沙塵粒子與大氣中其他物質對不同通道散射和吸收特性上的差異這一特征，從衛星影像上判識沙塵發生位置及其移動軌跡。沙塵粒子的消光特性在11μm通道較為顯著可用于沙塵識別，并且沙塵天氣下區域相對濕度較低，水汽在8.7μm通道特征顯著，可用于區別沙塵區和非沙塵區.同時，沙塵氣溶膠光學厚度增加會增強BT12-BT11和BT11-BT8.7的亮溫差。因此，通常使用8.7、BT11-BT8.7和11μm通道進行假彩色合成實現對沙塵的遙感觀測。

示例代碼：

https://engine.piesat.cn/engine-share/shareCode.html?id=159865b732d441578ca194663c15a36b

向下滑動閱覽

/**

?* @File? ? :? ?dust

?* @Time? ? :? ?2021/03/28

?* @Author? :? ?piesat

?* @Version :? ?1.0

?* @Contact :? ?400-890-0662

?* @License :? ?(C)Copyright 航天宏圖信息技術股份有限公司

?* @Desc? ? :? ?沙塵監測

?*/

// 影像RGB合成，并加載到地圖

let roi = pie.FeatureCollection('user/101/public/shape/China');

let current = new Date();

// let now = current;

// let _date = "2021-3-15";

let _date = "2021-3-28";

let now = new Date(_date)

let sday;

let eday;

if (now === current) {

?now = new Date(now.getTime() + 60 * 60 * 1000);

? ? let year = now.getFullYear();

? ? let month = now.getMonth() + 1;

? ? let day = now.getDate();

? ? let hour = now.getHours();

? ? eday = `${year}-${month}-${day} ${hour}:00`;

? ? let yesterday = new Date(now.getTime() - 3 * 60 * 60 * 1000);

? ? year = yesterday.getFullYear();

? ? month = yesterday.getMonth() + 1;

? ? day = yesterday.getDate();

? ? hour = yesterday.getHours();

?sday = `${year}-${month}-${day} ${hour}:00`;

} else {

? ? let year = now.getFullYear();

? ? let month = now.getMonth() + 1;

? ? let day = now.getDate();

? ? sday = `${year}-${month}-${day} 10:00`;

? ? eday = `${year}-${month}-${day} 16:00`;

}

//加載Himawari-8 (葵花-8)數據

var col = pie.ImageCollection('H08/AHI-L1-G').filterDate(sday, eday);

var image = col.select(["B11", "B13", "B15"]).max();

print(image)

var imageRGB = pie.Algorithm.Himawari8.rgb(image,"Dust");

Map.addLayer(roi, {color: "ff0000", fillColor:"00000000"}, "roi")

Map.addLayer(imageRGB, {min:0,max:255}, "LayerRGB");

// 設置地圖顯示范圍

Map.setCenter(112.6, 32.5, 2);

Map.addUI(ui.Label(_date+"葵花8沙塵圖", {bottom:"10px", right: "150px",fontSize:"18px"}));
