Osprey出版公司軍事書NewVanguard系列第1號：虎王重型坦克(1942-45)-Kingtiger Heavy Tank 1942-45。原作者Tom Jentz和Hilary Doyle, 繪圖Peter Sarson。以下是該書的封面:

A1:采用“保時捷炮塔”的虎II坦克，第500補充和教導裝甲營

第500營裝備了最早生產的一批虎II型坦克。這一時期所有的虎II型坦克都披覆了防磁裝甲（Zimmerit）。該部隊的偽裝方案是在深黃色底色上間隔噴涂用各種石油基液體甚至是水稀釋的制式深綠色和紅棕色寬條紋或是斑點。

按規定，通信呼號的尺寸為30厘米高。這些筆畫寬三厘米的黑色數字處于延寬1厘米的白色背板上。號碼的第一位為1-3，代表了第1連至第3連。對于各連的虎II型坦克，這一號碼的第二位為代表了第1排至第3排，也就是數字1-3，第三位則是坦克編號，數字從1到4。連長和副連長的座駕的第二位數都是0，而第三位數會是0、1或者2。這樣每個連的虎II型坦克一共是14輛。各重裝甲營的參謀連擁有3輛虎II型坦克或是虎II型裝甲指揮車。通常情況下，這些車輛編號為001-003，或者有些部隊用羅馬數字I、II、III作為這些車輛的編號?？傊恢е匮b甲營擁有45輛虎II型坦克（參謀連3輛，其余三個連各14輛）。

A2:采用“保時捷炮塔”的虎II坦克，第503重型裝甲營，俄羅斯，1944年冬-1945年春

1944年夏天，裝備虎II型坦克的第503營還在法國與盟軍作戰，所以他們的坦克涂裝本應和圖A1所展示的類似。

當年9月9日，該營從法國出發時只剩下了兩輛采用“保時捷炮塔”的虎II型坦克。圖中這輛“314號老虎”在1944年冬至1945年春服役于俄羅斯戰場，它新安裝了的備用履帶板掛架。冬季，部隊分發到用水稀釋的白色涂料來粉刷他們的坦克以適應雪地環境。隨著環境的變化，這種白色涂料可以刷掉，并且白色涂料并不覆蓋戰術編號和標記物。

B1:虎II坦克，第503重型裝甲營，布達佩斯，1944年10月

1944年9月9日從法國返回的第503營重新裝備了43輛新的虎II型坦克，它們采用的是“亨舍爾炮塔”。隨著新坦克于9月19日和22日分兩批交付，一個月后第503營被運往匈牙利東部去支援薩拉希·費倫茨的政變，該政變旨在推翻計劃退出戰爭的匈牙利政府。1944年10月15日，這輛編號“233”的虎II型坦克出現在了布達佩斯的城堡山擔任執勤任務。

大部分新交付第503重裝甲營的虎II型坦克采用了“防磁裝甲”，但少量虎II坦克還是缺少這種防護。根據1944年8月19日的命令，所有的虎II型坦克都要在工廠里涂上標準的迷彩涂裝圖案——在深黃色底色（編號RAL 7028）上噴涂橄欖綠色（編號RAL 6003）和紅棕色（編號RAL 8017）色塊。圖中所示的“233號”代表它是該營第2連第3排的第3號車。

B2:虎II型坦克，第511重型裝甲營，1945年5月

第511營第3連在1945年3月31日從亨舍爾工廠得到了最后一批虎II型坦克。圖中這輛1945年5月被摧毀的“老虎”身上沒有任何標記物或通訊呼號。它的底漆是深綠色，上面覆蓋深黃色的色塊和條紋以及深綠色的圓圈和斑點。作為最后的虎II型坦克的一員，它采用了新的18個大齒的驅動鏈輪以便適應新的Kg.73/880/152型單頁連接履帶，這種履帶今天仍幸存展示在英國博文頓坦克博物館的一輛虎II型坦克（車輛識別號V2）測試車上。

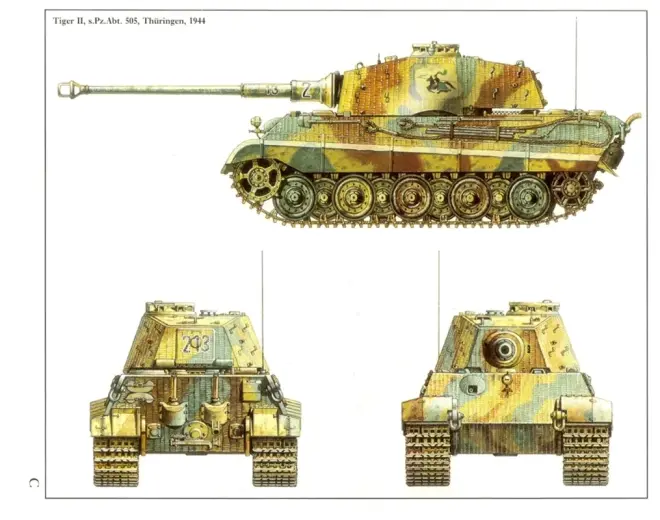

C:虎II型坦克，第505重型坦克營，圖林根，1944年

虎II型坦克上出現過的最漂亮的非正式徽記來自第505營。1944年7月和8月末該營在圖林根的奧爾德魯夫休整期間接受了虎II型坦克。他們從炮塔側面移除了一塊矩形的防磁裝甲并在這一位置繪上了這支部隊的“沖鋒的騎士”標志。該標志的確切顏色還無法確定，可能當時不同的連采用的是不同的顏色。通常繪在炮塔兩側的通訊呼號此時繪制在了炮管和炮管底護套上。連的編號位于底護套上，排和車輛的編號位于炮管上，它們都采用套在白色輪廓里的黑色數字式樣。呼號“213”還出現在炮塔后部的逃生艙門上。參謀連的虎II型坦克采用羅馬數字I、II、III作為編號，它們也出現在相同位置。

D:采用“亨舍爾炮塔”的“虎式坦克B型”

在這輛虎II型坦克的刨面圖中，戰斗部隔艙涂的底漆為象牙白色，發動機艙的底漆為紅色。出于簡化生產的目的，從車輛識別號280117號虎II型坦克開始，內艙的象牙白底漆不再涂裝。這意味著紅色成為坦克制造商使用的主要底漆顏色，某些其他裝配公司則使用野地灰色涂裝他們生產的配件。發動機艙和戰斗艙之間的防火墻上的滅火器則是亮紅色的。

迷彩方案是工廠涂裝版，采用紅色底漆，同時底漆上覆蓋輪廓分明的深黃色或深綠色（編號RAL 6003）條紋狀或斑塊狀色塊。為了模擬陽光穿過植被的斑駁感，所有深色區域都涂上了暗黃色斑點。此外在暗黃色色塊上涂裝綠色和紅棕色斑點，其中綠色斑點靠近綠色色塊，紅棕色斑點靠近涂紅色底漆的部分。

88毫米口徑穿甲彈（Panzergranatpatrone）彈身涂成黑色，彈頭為白色。88毫米口徑高爆彈（Sprengranatpatrone）彈身則為野地灰色或橄欖綠色。這一時期，由于長期的原材料缺乏，大多數德國炮彈彈殼都是用鋼而非黃銅制造的。

?

規格:

乘員：5人

戰斗全重：69.8噸

功率重量比：10.7公制馬力/噸

車體長度：6.4米

全長：10.286米

車寬：3.755米

發動機：邁巴赫HL 230 P30 V12汽油發動機，700馬力

變速器：邁巴赫OLVAR型EG 40 12 16 B變速箱，8個前進擋，4個倒擋

燃料容積：860升

最大速度（公路）：38公里/小時

最大速度（越野）：15-20公里/小時

最佳巡航速度：38公里/小時

最大行駛距離：170公里（巡航速度）

油耗：每百公里500升

涉水深度：1.6米

主炮：88毫米口徑KwK 43 L71型坦克炮

主炮炮彈：88毫米PzGr 39/40型鎢心彈頭穿甲彈、88毫米PzGr 40/43型鎢心彈頭穿甲彈、88毫米SprGr 43型高爆彈和88毫米HIGr 39型空心裝藥彈

炮口初速：1000米/秒（PzGr 40/43型穿甲彈）

最大有效射程：10公里（SprGr 43型高爆彈）

主炮炮彈攜帶量：84發

主炮仰俯角：俯角8度、仰角15度

?

數字說明：

1、炮口制退器

2、88毫米口徑KwK 43 L71型坦克炮

3、駕駛員艙門

4、裝填手輔助導輪

5、主炮管底護套

6、炮手炮塔導輪

7、TzF9b型單眼瞄準鏡

8、主炮復熱器和駐退器

9、裝填手潛望鏡

10、近戰防御裝置（Nahverteidigungswaffe）的S地雷（反人員地雷）投放裝置

11、裝填手艙門

12、排風扇

13、裝88毫米口徑炮彈的架子（鋼制）

14、車長圓塔

15、FuG 5型電臺的2米長天線

16、“亨舍爾炮塔”

17、后逃生艙門

18、手槍射擊孔

19、彈艙護盾

20、裝填用木棍捅

21、掛備用履帶板的托架

22、車長座位

23、炮手座位

24、排風罩

25、油箱

26、油箱閥門把手

27、炮彈（7發）

28、裝甲隔板

29、戰斗隔艙加熱器

30、水罐

31、懸掛臂

32、炮手護盾

33、扭力桿

34、下部油箱

35、炮塔橫轉齒輪

36、工具箱

37、齒輪箱罩

38、駕駛員座位（可調節高度讓駕駛員把頭伸出車外）

39、手剎

40、應急履帶操縱桿

41、離合腳踏板

42、腳剎

43、履帶操縱桿

44、L801型轉向裝置

45、變速器（8個前進擋，4個倒擋）

46、“Olvar”型變速箱

47、方向盤

48、拖車掛環

49、擋泥板

50、電臺操作員位置

51、7.92毫米口徑MG34型機槍

52、FuG 5型電臺

53、艙門開關把手

54、炮彈（6發）

55、電臺操作手潛望鏡（固定）

56、駕駛員潛望鏡（可旋轉）

E:虎II型坦克，黨衛隊第501重型裝甲營，阿登，1944年12月

這輛從第501營手中繳獲的虎II型坦克今天展示在馬里蘭州阿伯丁的裝甲試驗場（Armor ProvingGround）。不過，最初裝備這輛坦克的是第509重裝甲營，之后才移交給黨衛隊第501重裝甲營以便組成該營完整的45輛虎II型坦克的建制來執行阿登攻勢所需的戰力。黨衛隊第501營并未涂掉原來第509營的標記（中央為白色十字的黃色圓型），這一標記位于前裝甲板、車身后裝甲的左上位置以及車身兩側裝甲的上部結構位置。不過，第501營使用了自己的數字呼號，這種帶黃色輪廓的藍色數字呼號的筆畫寬5厘米而非規定的3厘米。整個坦克車身的底漆為紅色，底漆之上涂裝深黃色和深綠色色塊，其中綠色涂料的使用量明顯多了很多。

F:虎II型坦克，黨衛隊第501重型裝甲營參謀連，阿登，1944年12月

這里繪制了在阿登地區出現的黨衛隊第501營（原黨衛隊第101裝甲營）參謀連的3號坦克。數字呼號“003”是藍色的，外輪廓為黃色。前裝甲上還展示了黑色字母“G”。這輛虎II型坦克在前往比利時斯塔洛特（Stavelot）的公路上拋錨，它的乘員撤離前將其放火焚燒。它的涂裝采用了這一時期典型的色彩組合：所謂的“伏擊”迷彩方案，也就是紅色底漆上覆蓋深黃色和深綠色的條紋和色塊，再加上黃色和綠色的斑點。

G:虎II，黨衛隊第501重型裝甲營，阿登，1944年12月

“204號老虎”屬于黨衛隊第501營第2連，阿登戰役尾聲，美國人在比利時拉格雷茲（La Gleize）附近的Sol’hesse發現了這輛完好無損的坦克。經過一些簡單的維修后，這輛坦克重新加油，但開了8公里后在紐維爾的一處山坡上再次拋錨。由于無法修復，它被遺棄了，而另一輛編號為“332”的虎式坦克被船運到美國。圖中坦克采用典型的“伏擊”迷彩涂裝，也就是紅色底漆上加黃色和深綠色的條紋及色塊以及黃色和綠色的斑點。數字呼號是帶黃色輪廓的藍色。交叉的鑰匙圖案的部隊盾型徽章被繪制在前裝甲板的右上側位置。
