作者：天穹 不正常飛行器研究者

b站ID 暖風新葉柳

版權所有，反正這種文章?tīng)I(yíng)銷號不會拿去用的

近日電視劇《你是我的榮耀》熱播，其中出現了一個鏡頭，是個巴掌大的小推進器的樣機，臺詞稱，這玩樣兒比沖3800s，總沖100000Ns。從外觀上看，這是個離子推進器，10萬牛秒總沖不算高，也就是讓一個100kg的小衛星產生1km/s的速度增量。但這些速度增量，足夠把它從GTO（同步轉移軌道）踢到月球飛掠。

等等，這個推進器看著也不重，那豈不是弄個更小的衛星，比如20kg，就有5km/s速度增量了，如果用好引力彈弓，遨游太陽系似乎完全不成問題？眾所周知衛星是論斤賣的，輕就是省錢，所以按這么算，簡單的深空探測任務，豈不是很容易玩得起？

本文淺顯的分析了一下，目前可用的電推進器，適用于這種窮人的深空任務，如果誰想自己造個小飛船玩玩，本文或許能在挑選發動機的時候提供一點參考。不過本人不是搞這行的，文章有錯請各位多指正，內容僅供參考。

1.????? 深空微納衛星的現狀

近十年來，電子、通信技術發展迅速，曾經被認為是“玩具”的微納衛星甚至是立方星，已經成為各項復雜航天任務的探路者，以較低的成本對推進、通訊、制導及載荷等技術進行驗證。一般認為10~100kg的衛星屬于微衛星，1~10kg屬于納衛星，許多微納衛星由10cm邊長的立方體模塊組成，也被成為“立方星”。當前各國的深空探測活動空前活躍，商業化航天大幅降低了進入太空的成本，可回收火箭的近地軌道發射價格已低至每千克5000美元，這些條件為微納衛星走向深空帶來了絕佳的搭車發射機會。

2018年是微納衛星走向深空的起點。我國東北一所大學的“龍江二號（DSLWP，又名 對數龍王炮）”微衛星搭載鵲橋衛星任務升空，其質量?jī)H47kg（含15kg燃料），首次實現了微小衛星自主地月轉移、近月制動、繞月飛行和受控撞擊月球。衛星用于觀測月球?qū)ΤL(zhǎng)波的遮擋，并驗證了微衛星執行深空任務的能力[1]。如果不是微納衛星技術的成熟，學生團隊不可能主導曾經舉國之力才能實現的科研任務。在科研價值之外，微納衛星對于科普有重要的意義。例如“龍江二號”上搭載了本科生團隊研制的微型cmos相機，拍攝的照片被譽為“最美地月合影”，激勵了更多大學生投入航天事業，其意義不言而喻。

同年，美國的“洞察號”抵達火星并釋放兩顆名為MarCo的6U立方星，測試了微納衛星為著陸器提供通信中繼的技術。洞察號著陸器將UHF信號以8kb/s的速度發送給立方星，并由立方星的5w功率X波段天線轉發給地球，使地面能夠在最短時間內得知著陸器的狀態，而不需要花費數小時等待其他火星中繼衛星運動到合適的位置[2]。MarCo使用了比沖很低的冷氣推進器，整個推進系統質量為3.49kg，有8個可分別產生25mN推力的噴嘴，總沖為755Ns[3]。該冷氣推進器占據了衛星近一半的空間，卻只能產生每秒幾十米的速度增量，無法完成近火制動。兩顆立方星在飛掠火星后繼續飛向深空并失聯。

除以上任務外，還有使用微納衛星探測小行星的計劃。2018年11月，首屆中國微小衛星大會在西北工業大學舉辦，西北工業大學計劃發起立方星星座深空探索計劃，用6 ~8顆 6U ~12U立方星，在奔赴小行星的各個階段分離部署，組成星座，開展國際深空探測和小行星探測任務[4]。美國計劃在2021年阿爾忒彌斯計劃EM-1任務中，使用立方星作為附加載荷探測小行星，將結合太陽帆與冷氣推進，實現低速（10m/s）近距離的小行星飛掠，衛星最大加速度約0.05mm/s^2。驗證太陽帆技術的Lightsail2衛星已在2019年作為重型獵鷹火箭的附加載荷升空，在近地軌道驗證了太陽帆展開和控制技術，在光壓的作用下，軌道近地點/遠地點發生了數千米的變化。Lightsail2使用磁力矩器和動量輪控制姿態，較大的轉動慣量與較低的控制力矩，加上稀薄大氣的阻力，使控制精度和響應速度較低，無法連續升軌。但這顆僅5kg重的衛星是使用微納衛星驗證新型推進技術的典型成功案例。

微納衛星作為“搭車”載荷從地球軌道走向深空時，將面臨以下挑戰：

1） 對于地球軌道發射的搭載任務，從地球軌道逃逸需要的速度增量高，從700m/s（GTO）到3000m/s（LEO）不等，微小尺寸的化學火箭推重比低且無法實現高比沖，且微納衛星沒有空間攜帶足夠的燃料，導致常規微納衛星的速度增量（delta-V，后文簡寫為dV）很低。

2）對于搭載深空任務的微納衛星，微納衛星往往需要中途“下車”，在地球逃逸之后仍需要依靠自身動力變軌，如微納衛星搭載TLI軌道發射任務，利用月球引力彈射逃逸并使用自身動力飛往近地小行星。如果主載荷的任務延期，微納衛星也只能錯過發射窗口，導致更多的dV需求或被迫更換任務目標。

3）很多搭車發射任務特別是從載人航天器中釋放微納衛星的任務，出于安全考慮，衛星不允許攜帶易燃易爆的燃料，直接限制了化學火箭在微納衛星上的應用。

出于以上限制，微型電推進系統將為搭載任務提供巨大的便利。近年來太陽能電池取得突破性進展，使微納衛星也能產生幾十至數百瓦的功率，因此電推進成為了微納深空衛星的首選。高比沖、高功重比的電推進微納衛星將具有自行逃離地球引力場和大幅度變軌的能力，對發射窗口要求將寬松得多，將使深空探測常態化，甚至產生商業價值。

2.????? 深空探測任務對電推進的需求

電源功率限制使電推進衛星的加速度很小，普通的開普勒軌道不再適用，為軌道設計帶來較大的困難。目前連續小推力軌道已經有成熟的理論，也在一些電推進深空探測器上進行了驗證，迄今為止無一失敗。微納衛星與一般電推進深空探測器的區別在于作為附加載荷發射，軌道設計受到主載荷的制約。

受到太陽能電池、PPU及備份推進器等質量的制約，目前整套電推進系統（不含太陽能電池）的推重比大約為每kg質量產生1~3mN推力，與推進器種類有關。以黎明號探測器離子推進系統的質量為例，整個系統包含了3個推進器和2個PPU，而每次只有1個推進器工作，其余均為備份。該系統推力92mN，自重128.8kg，如果取消所有的備份，自重也達到79.7kg[5]?？梢?jiàn)電推進系統中，除推進器自身外，推力矢量機構、貯箱系統、PPU也都各占據了很大一部分質量。由推進系統自身推重比*推進系統質量占總質量的比例=航天器的加速度，而普通的衛星上推進系統，載荷質量可按各占1/3估算，可得當前的電推進航天器加速度一般不益超過0.3mm/s^2，否則會導致有效載荷占比過低。

幾種電推進深空探測器的加速度如下：

以地球200kmLEO連續小推力逃逸任務為例，加速度與逃逸所需時間的對應關系如圖1.4[6]，從低推重比到高推重比的逃逸時間從400~100天左右。為減少逃逸所需的dV和時間，深空微納衛星應盡量搭載GTO任務發射，否則對衛星和推進器的壽命是巨大的考驗。

因此本人按照加速度范圍，將電推進航天器的初始推重比分為以下幾個檔位:

低推重比，加速度<=0.25mm/s^2，適用于遠離行星引力場的任務，如GTO逃逸與深空探測變軌，200kmLEO逃逸時間約1年，當前技術條件下，該推重比范圍較為經濟；

中推重比，加速度0.25~0.5mm/s^2，可進行行星低軌任務，自行完成大幅變軌，200kmLEO逃逸時間約0.5~1年，由于太陽能電池技術發展較快，固體工質的電推進器成熟，該推重比范圍在短期內能夠?qū)崿F(xiàn)；

高推重比，加速度0.5~1mm/s^2，其變軌時間較短，每月可產生1~2km/s速度增量，機動能力接近化學火箭，但以目前的技術難以攜帶足夠的有效載荷，將來可應用更高功率密度的柔性太陽能電池或輕型的核反應堆來大幅提高電推進器的可用功率，并采用高壓直驅的方式減少PPU的質量，以實現該指標。

接下來簡單介紹一下深空微納衛星可以實現的任務。

2.1地月系任務

地月系任務包括地球逃逸、月球捕獲及L1、L2平動點任務等，由于地月系仍在地球引力場范圍內，電推進產生的較小加速度導致任務往往需要采用非常規的軌道，任務時間遠高于化學火箭。

對于搭車發射的微納衛星，地球逃逸任務從LEO或GTO開始，經過多次加速至地月轉移軌道需要幾個月至一年時間。歐洲的Smart-1小型探測器首次實現了從GTO進入月球軌道的演示，搭載升空后，探測器首先把近地點抬高至范艾倫輻射帶以外，隨后在近地點多次連續加速，直到進入高離心率的橢圓軌道，多次飛掠月球并被捕獲。

微納衛星從LEO出發到達月球的任務也在論證中[7]。2011年，加利福尼亞大學Ryan.W等人設計了3U立方星的地月轉移并撞擊月球的任務，使用最大推力1.5mN的離子推進器，從600km的LEO到達月球需431天，僅消耗氙氣2.172kg，但氙氣貯箱占據了較大的空間。如果在現在重新設計該方案，替換為碘工質可以大幅壓縮衛星尺寸。該任務最大的風險是3U立方星在范艾倫輻射帶中會長時間停留，其是否會出現故障是未知的。

為了避免漫長的爬升過程，另一種相對簡單的方案是微納衛星直接隨其他月球任務發射，進入TLI地月轉移軌道，隨后自行完成近月制動和環繞。隨著探月熱潮重新開始，各國將在未來幾年里多次發射月球探測器，也為微小深空探測器提供了TLI軌道發射搭車的機會。我國龍江二號衛星和美國即將隨阿爾忒彌斯EM-1任務發射的LunarIceCube衛星都采用該方案，但近月制動并被捕獲需要至少0.14km/s，而進入月球低軌道需要額外約0.65km/s的dV，這樣的速度增量電推進需要數天至數十天才能達到，此時衛星早已被月球引力甩出地月系，開普勒軌道的計算方法根本不適用。因此電推進衛星會采取一條迂回的轉移軌道，不僅能換取更長的制動時間，也能夠利用日月地的三體引力，減小被月球捕獲需要的速度增量。

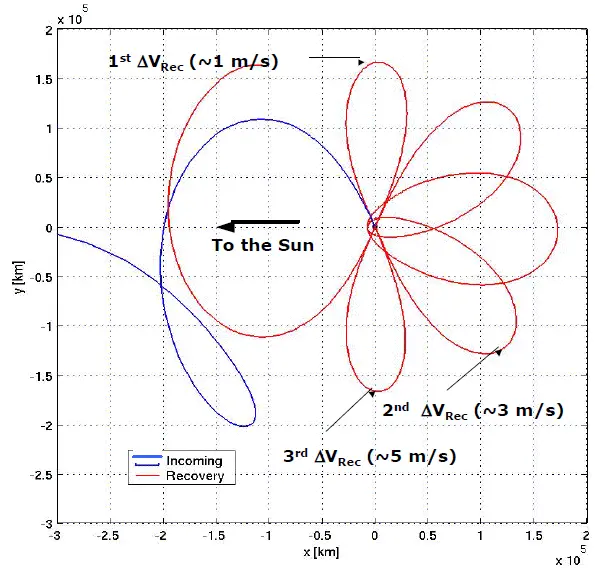

如果不咕的話，LunarIceCube在從SLS火箭上分離后，第一次靠近月球時，衛星將利用一次月球引力彈射，并借助太陽引力進入一條狹窄的月球捕獲走廊，隨后推進器持續工作使衛星進入月球極地軌道，整個過程耗時近一年（如果任務允許，是不是還不如加個固推）[8]。在地心坐標系中的軌道方案如圖所示，紅色為推進器工作，藍色為滑行。

2.2行星際轉移任務

2.2.1?????? 行星軌道轉移任務

2019年，Delft大學的Angelo Cervone等人論證了使用化學動力+離子推進的組合方法，將30kg的小衛星作為同步衛星發射時的附加載荷，發射至火星圓軌道，期望大幅降低火星探測成本[9]。衛星中化學動力（含燃料）質量占21.96%，電推進系統（含工質）占比27.66%。整個轉移過程耗時約4.5年，首先衛星搭載獵鷹9號火箭進入超同步軌道，使用化學推進產生359.66m/s dV，從地球逃逸（C3=0），隨后用類似BIT-3的碘工質離子推進器螺旋爬升至火星軌道并被火星彈道捕獲，期間共需要5792m/s dV，繞日公轉約2.5圈。隨后用化學推進產生45m/s dV穩定在大橢圓軌道，再使用離子推進產生867m/s dV圓化軌道。整個電推進系統僅重0.9kg，包含了0.2kg的PPU，0.2kg推進器和0.5kg供貯系統。在67w輸入功率下，離子推進器推力1.492mN，比沖3168s，效率44.44%。隨著距離太陽更遠，推力、比沖和效率均大幅下降。整個任務期間離子推進器需要工作38736小時，消耗7.4kg碘；化學推進器消耗5.054kg燃料。該方案選用的推進器推力較小，導致了漫長的推進器工作時間，當前微型離子推進器無法達到如此長的壽命，長時間大功率工作對于PPU和太陽能電池也都是巨大的考驗，因此工程上不具備可行性。要想將地火轉移時間控制在合理范圍內，推重比需要翻倍，加速度0.1mm/s^2時轉移時間可以縮短至550天左右[10]。NASA的Leonard D Cassady等人研究了使用大功率電推進器的火星轉移，當比沖恒定時，加速度0.48mm/s^2對應250天轉移時間，加速度1.2mm/s^2對應150天轉移時間，已經超過了化學火箭的速度，加速度2.4mm/s^2時僅需110天[11]。

電推進產生的巨大速度增量能夠提高行星捕獲的容錯率。目前水星探測器Bepicolombo正在飛向水星的途中，整個轉移過程耗時4.35年，該探測器采用4臺射頻離子推進器，2臺同時開機可產生400mN推力，最大比沖可達5230[12]。到達水星后，探測器將進行制動并環繞，如果采用化學推進，需要貼近水星表面進行制動點火，一旦制動失敗，探測器將被水星引力彈射出去，漫長的巡航后任務前功盡棄；如果在水星的正午飛掠，制動失敗后探測器在水星引力作用下進入一個1:1周期的公轉軌道，可再次提供制動機會，但熱環境又不允許。因此Bepicolombo使用離子推進器在公轉軌道上持續剎車，消除與水星的相對速度，在到達水星時，探測器與水星幾乎平行飛行，可“柔和”地被水星捕獲。即使捕獲失敗，探測器仍停留在水星公轉軌道，還可以多次進行嘗試[13]。

2.2.2?????? 小行星任務

日本在小行星采樣返回任務中處于領先地位，離子推進的小型探測器隼鳥一號已經成功完成小行星采樣返回任務，隼鳥二號正在返回的途中。由于還剩余較多氙工質，探測器還可以飛掠地球后，繼續前往下一個小行星進行拓展任務探測。對于電推進，行星環繞與小行星探測的軌道在設計上沒有本質差異，都需要連續加速追上目標天體，再被目標天體引力捕獲，與化學火箭在制動時的脈沖減速相比，電推進航天器被行星捕獲需要的速度增量較高。但小行星引力微弱，化學火箭的霍曼轉移+引力捕獲軌道便徹底失去了優勢，因此電推進非常適合執行小行星任務。目前ESA已論證使用12U電推進立方星探測小行星[14]，衛星重約22kg，使用氙氣工質的推力離子推進器作為主推進，最大推力為2.4mN，搭載發射至C3=0的逃逸軌道并從地日L2點開始變軌，計劃在3年任務中探測最多30個小近地天體。

2.2.3?????? 深空探測器伴星與編隊飛行任務

NASA設想了一種木衛二探測器，采用一顆核電動力的母星搭載2顆電推進立方星，以穿越木衛二噴發的羽流中進行采樣。由于遠離太陽，衛星無法獲得充足的太陽能，將使用母星向子星無線輸電的技術，為子星的推進器供電。該方案以目前的技術還很難實現，但子母衛星編隊對于其他深空探測任務具有重要參考價值，如Busek公司設想使用4kW的電推進轉移飛行器將27顆3U立方星一次性送入火星軌道，隨后轉移飛行器作為通信中繼使用。

深空探測器很少能夠直接對自身成像，導致絕大部分用于科普宣傳的照片、視頻只能用想象圖替代，且探測器出現機械故障時，地面人員難以用圖像對故障進行定位，如伽利略號的高增益天線無法展開。如果發揮火箭的剩余運力，搭載幾kg重的伴飛小衛星，則能夠解決上述問題，甚至在更遠的將來可以代替宇航員進行艙外行走維修飛船。

2020年10月，天問一號火星探測器在地火轉移軌道上完成了一次“自拍”，由于攜帶一個超長自拍桿的難度過大，只能把一個雙面可分離式的相機直接拋出，讓相機在翻滾狀態下隨機抓拍飛船的圖像，整個系統質量約950g。相信在將來，這種“簡單粗暴”的拍攝方式能夠被伴飛小衛星替代，實現長時間伴飛及視頻錄制。實際上，早在2008年我國便測試過自主伴飛小衛星，由神舟7號飛船攜帶，衛星自重約40kg，包括1kg的液氨工質。該衛星采用液氨閃蒸推進，單個推進器推力860mN，比沖僅34s，每次變軌時推進器工作幾秒至幾十秒，每次機動的速度增量小于0.52m/s[15]，經過約6天的軌道調整，最終穩定在約4*8km的橢圓軌道上對飛船進行環繞。

以現在的水平，相信該伴飛衛星可以降低到立方星的尺寸，繞飛等需要持續加速的精確機動可采用微牛級推力的推進器，功率甚至不足1瓦。例如小衛星以50m的半徑圓周繞飛探測器，假設推進器產生的向心加速度為0.01mm/s^2，則繞飛一圈需要3.9小時，速度增量?jī)H0.14m/s。

還可以進一步發揮想象，讓電推進的伴飛/編隊微納衛星發揮更大價值，可以想到的應用有：長基線天文觀測，如射電觀測、引力波捕獲；多顆小衛星精確定位，以支撐大面積的空間展開結構，如柔性天線，反射望遠鏡的鏡面，巨大面積太陽帆等[16]；搭載在火星、金星、土衛六等軌道器上，實現改變軌道傾角、離軌、再入大氣甚至著陸，雖然功能相對單一（如只攜帶磁力計、大氣化學成分的傳感器等），一次環繞任務可大范圍的對全球進行探測。

??? 綜上，電推進的微小深空探測器將來能夠發揮其便于搭載的優勢，作為附加載荷升空，并依靠自身動力完成地月轉移與制動、行星與小行星探測及編隊伴飛任務，在大幅降低深空探測成本的同時，還能產生新的任務模式。

?

?

3.????? 應用于微納深空衛星的電推進器現狀

微型電推進器可以分為兩大類型，一類是本來便具有微小型化的特質的推進器，如場效應推進器和電液噴霧膠體推進器，另一類是通過將傳統的電推進器縮比，如微型離子推進器、霍爾推進器和電熱推進器。

近地軌道上，小衛星、微納衛星已開始大規模使用電推進。目前立方星最為常用的有脈沖等離子推進器（PPT）及場效應靜電推進器（FEEP），質量100~300kg的小衛星則已經嘗試使用霍爾推進，如FalconSat和SpaceX的星鏈衛星。PPT因效率不超過10%且壽命短，一般僅用于阻力補償和姿態控制，不作為主推進器。FEEP比沖高，推力小，壽命較長，適合對推力要求不高的長期任務?；魻柾七M(jìn)器和離子推進器的小型化較為困難，但效率和功率密度都比較高，發展前景廣闊。

微電推進器有以下關鍵指標：

1）?? 比沖。這是電推進最大的優勢所在，但比沖并非越高越好，對于需要較大推力變軌的任務，高比沖帶來的功耗會導致電源系統質量占比的劇增，大幅降低了衛星的有效載荷。微納衛星推進系統用于軌道機動，位置維持，姿態控制，這三者需求差異較大。對于軌道機動，往往希望有較大的推力，因此對于dV需求不大的變軌任務，比沖1000s以內足夠，也避免了過大的功率需求，而對于特定任務，會存在最佳比沖[9]。軌道維持和姿態控制對推力要求很低，微納衛星只需微牛量級即可，采用更高比沖的推進器能大幅降低工質消耗，如微牛級的場效應推進器比沖可達到5000s。

2）?? 效率。電推進器微小型化之后，效率往往有較大的損失。大型霍爾推進器和離子推進器效率達到70%，而微小型霍爾推進器和離子推進器效率一般只有30~40%，很難超過50%。相對于等離子體及離子推進，理論上場效應靜電推進有接近100%的效率，但加熱工質所需的功率與推進劑的損失不可忽視，商業化的FEEP實際上只能做到15%（銦工質）~40%（鎵工質）。目前微型的HET和改進而來的會切磁場推進器在效率方面有較大的潛力。高效率可以大幅減少對電源功率的需求，減少脆弱且質量較大的太陽能板面積。

3）?? 推重比。推重比可以拆分為發動機自身推重比，推進艙段（不含太陽能電池）的推重比，推進系統（含太陽能電池）的推重比，及整星推重比。決定推重比的因素很多，如發動機推力密度、是否需要強磁場等；陰極的質量對于霍爾推進器占有近10%的質量占比；對于工質，固體/液體工質可以大幅降低貯箱質量，但另一方面固體工質可能需要額外加熱裝置，且碘工質等有腐蝕性的工質需要采用不銹鋼等高密度的耐腐蝕材料制造供儲系統；電源質量也占據相當大的一部分質量，取決于電源系統功重比。

4）?? 電源系統功重比。電源系統雖然獨立于推進器，卻制約了電推進的發展。電推進器作為主推進時，所需的功率遠大于常規航天器的電功率，因此帶來額外增重。2010年前后NASA在設計載人火星往返任務時，評估空間核裂變電源的功率密度約為33w/kg，太陽能電池僅25w/kg。而近十年里太陽能電池進展驚人，柔性薄膜太陽能電池甚至可以做到100~500w/kg，早已超過空間核裂變堆的功率密度，應用于微納衛星的太陽能電池可做到140w/kg，如ExoTerra公司的產品；早期功率處理單元（Power Processing Unit）的功率密度僅50w/kg，目前微小霍爾推進器的百瓦級PPU已超過200w/kg，千瓦級的PPU達500w/kg。這意味著將來數千克的小衛星的可用功率達到數百至千瓦，使電推進應用前景更為廣闊。不同類型的推進器PPU復雜程度也各不相同，影響了功重比，例如霍爾推進器只需要為陽極/空心陰極提供300~500v電壓，而離子推進器有電子源或射頻天線、中和器、頻柵極和加速柵極等，電壓各不相同，最高達數千伏。

5）?? 壽命。以目前的技術水平，電推進在“贏得了軌道的同時，卻輸給了時間。”由于整星推重比低，而電推進的比沖又很高，電推進系統一般需要工作幾千至上萬小時才能達到所需的dV。如加速度0.2mm/s^2的典型的電推進航天器，其每天僅產生17.28m/s的dV，因此電推進難以直接用于行星逃逸或捕獲，尤其是需要短時間內產生較大dV的行星捕獲階段。微小衛星的電推進器壽命可能比大型推進器短的多，如BIT-3僅4000小時左右，受到外形尺寸制約的微納衛星尤其是立方星，難以安裝多臺發動機進行備份。隨著電源技術進步，整星的推重比有望大幅提高，使推進器工作時間縮短，減少了任務時間引起的成本，因此壽命與推進系統質量占比需要進行權衡，以獲得最經濟的設計。

6）?? 工質與供貯系統。電推進器工質的種類很多，常用的工質中，氣態有氙，氪，固態有碘，銦，特氟龍，液態有鎵，汞，及一些離子液體，而電熱式推進器可以用氫，氨，甲烷，甚至水。微小衛星對貯箱尺寸很敏感，一般dV要求不高的電推進姿態控制或軌道維持任務，都選擇了固體或液體工質，以避免高壓貯箱帶來的體積和不安全性，如PPT的特氟龍或者FEEP的銦/鎵，已實現了供貯-推進系統一體化，將整套推進系統打包在1~2U的立方星模塊中。常壓貯箱相對于高壓貯箱安全的多，便于實現電推進微小衛星作為次要載荷搭載，不會因?yàn)橘A箱爆炸波及主要載荷。微小衛星因成本較低，可以作為理想的“試車臺”，嘗試各種新概念的工質，有助于將來載人深空探測的預研。2018年我國氙氣產量?jī)H3000多立方米，將來載人深空任務如果使用氙氣，一次火星運輸任務甚至需要消耗全國數十年的氙氣產能；2019年世界氪氣產能13~14萬立方米，也僅夠支持一次載人火星任務。因此載人深空探測的主推進器不可能使用現有的氙氣/氪氣電推進器。因此，提前使用微納衛星驗證碘工質、水工質等新型推進工質，具有重大的工程意義。

2018年，NASA對微小衛星的推進器成熟度（TRL）進行了總結，TRL從1~9分別代表從概念、實驗室階段、在軌驗證到非常成熟[17]。接下來介紹近年來已相對成熟并完成實驗驗證（TRL>=5）的微小電推進器，及微型電推進器的新進展，并分析在深空探測方面的應用前景。

3.1場效應與膠體推進器

場效應推進器（FEEP）與膠體推進器都采用毛細力和靜電力將工質發射出去，其原理便注定了工質流量較小，適用于微納衛星。前者采用低熔點的金屬工質，后者采用離子液體工質。這兩種推進器的理論極限效率達到100%，但實際使用時加熱工質、工質未充分電離引起的損失等，均導致其效率很低。

2019年2月26日，世界上最小的安裝電推進器的1U立方星UWE-4成功在軌點火，其安裝了4個NanoFEEP，每個推進器僅有6g，包含0.25g鎵工質，在20微牛推力下，可以為1.2kg重的衛星產生15m/s的速度增量。衛星在軌測試了姿態控制，單個推進器工作15分鐘后，衛星的旋轉角速率從0增加至大約7°每秒，由此測得推力為5.76±0.03N。隨推力增加，推進器比沖下降，比沖范圍在1000~8000s[18]。雖然較低的推力和速度增量導致該推進器不能作為深空探測的主推進器，但證明了微納衛星能夠在僅消耗極少工質的條件下，有效進行姿態控制。2019年4月24日，我國天儀研究院的“青騰之星”立方星也完成了離子液體微電推進器的在軌測試，該推進器由航天科工二院研制，與普通的膠體推進器相比，離子液體更易實現純離子發射，比沖和工質利用率高。

大部分場效應推進器和膠體推進器都只有微牛級推力，而深空任務的主推進器需要mN級推力，達到該量級且已經成熟的場效應/膠體推進器有ENpropulsion公司的IFM系列，Busek公司的BET-1mN及MorpheusSpace公司的nano/multiFEEP等。

IFM-Nano-SE推進器是一種高集成度的電推進模塊，打包在1~3U的尺寸，包括了推進器、供貯系統、電源模塊甚至是推力矢量裝置，便于高校或商業機構開發立方星。當功率40w時，其推力為0.35mN，比沖達到3500s，且壽命長達20000h，但推進器效率僅15%左右。推進器，工質和PPU封裝在1U尺寸中，自重1.23kg，可攜帶0.22kg銦工質。該推進器最大的亮點為，使用3個可以獨立工作的陰極，無需活動部件即可產生10~12°的推力矢量角，不僅實現了很高的比沖，也在幾乎沒有增加質量的同時實現了姿態控制。該推進器推重比小，僅適用于2~3U的立方星，推進系統占衛星自重的1/3~1/2。

未封裝的IFM-Nano推進器可以進行并聯以提高推力和速度增量，7臺推進器并聯時，系統質量約7kg，包含了1.75kg工質，安裝在起飛質量為17kg的航天器上可產生約3.5km/s的速度增量，累計工作時間約7000小時。

?

表3.1 NASA2018年報告中膠體推進器與場效應推進器的技術成熟度

3.2 離子推進器

相比于FEEP的百微牛級推力，微型離子推進器一般在1mN量級的推力。微型離子推進器與常規的在原理上并無明顯差異，其中射頻離子推進器無需電離用的電子源和陽極，有較長的壽命，更易于小型化。微小型離子推進器效率可達到40~50%，其中mN級推力的RF離子推進器有BIT-3和NPT-30等。

計劃中的Lunar ICeCube月球探測器體積為6U，采用BIT-3射頻離子推進器。該推進系統可封裝在1.6U的空間里，自重僅1.5kg，包含貯箱、電源、推進器和兩軸推力矢量控制等，貯箱可存儲1.5kg碘工質。碘工質可在較低的壓力下存儲在方形容器中，以充分利用立方星的空間并減重。推進系統輸入功率為65w，PPU輸出功率50w，推力1.1mN，比沖2500s（含中和器），推進器預計需工作9300h（實際已進行4000h壽命測試），產生37000Ns的總沖。對于質量為12kg的立方星，該推進系統僅占衛星自重的1/4，卻能夠產生3.2km/s的速度增量，初始加速度約0.1mm/s^2。BIT-3推進器的性能及結構見圖3.3~3.6[19]。

ThrustMe公司的NPT30射頻離子推進器同樣具有較高的技術成熟度，分為氙工質和碘工質兩種版本。推進器體積1.5~2U，包括氙在內的質量為1.3~1.7kg，最大推力1.1mN，55w功率時比沖2500s，其各項性能指標與BIT-3推進器類似，但其自帶的氙氣儲箱容量較小，僅能夠產生3000Ns的總沖。碘工質版本的NPT30I2暫無詳細參數，但其儲箱體積應該會小得多。特別強調的是NPT30-I2已安裝在北航空事衛星上，隨CZ-6發射入軌，目前在軌工作正常。

3.3 霍爾推進器

離子推進器單位面積的推力較小，對于大推力需求的任務，微型霍爾推進器有很大的優勢，一般可產生10mN量級推力。但霍爾推進器功率不宜太低，為保證效率一般都高于200w，低功率下的效率僅30~40%左右，難以超過50%。制約其進一步小型化的因素有：1）推進器尺寸減小導致等離子體約束困難，隨著直徑減小，所需的磁場強度呈反比增加，而鐵芯的空間不足導致散熱困難和磁飽和，使電子傳導增強，降低電離率；2）大推力時壁面損失導致壁面熱沉積嚴重，由于尺寸縮小使面容比增加，等離子體推壁面的轟擊加劇，使壁面損失增強，壽命縮短；3）推力可調范圍過窄，低陽極電壓時電子難以穿越磁力線實現放電。因此目前較為成熟的環形霍爾推進器功率都在數百瓦，而更低功率的推進器需要采用圓柱形截面，磁場也需要由徑向變?yōu)榘l(fā)散形或會切形[20][21]。

BHT-200霍爾推進器是美國第一個自行設計制造的霍爾推進器，可在200w下產生13mN推力，比沖1390s，其自重980g，陰極質量120g。該推進器可使用氙、氪、碘作為工質。目前BHT-200已安裝在TacSat-2，F(xiàn)alconSat5和6上實際飛行，并計劃在iSAT低軌道衛星（12U）上驗證使用碘工質的變軌和離軌。碘工質最大的風險在于陰極，常用的BaO陰極無法使用，而LaB6陰極雖然能使用碘，但在每次啟動前需要加熱幾分鐘，這對于功率較低的立方星難以接受，NASA和Busek公司已經在研究無需加熱的C12A7陰極。該推進器已經進行了2000小時壽命的演示，實際使用壽命可以更長[22]。

傳統的氙工質霍爾推進器并未被拋棄，由于技術成熟，其向著更高的性能發展。近年來剛成立的Apollo-fusion公司研制的新型霍爾推進器ACE-MAX具有優化的磁場，其磁場位型具有聚焦的特性，且放電通道中的磁場幾乎平行于壁面，可以有效約束電子，大幅緩解電子對壁面的碰撞，提高壽命并減少羽流污染。在使用Xe工質時，其功率1.4kW，推力60mN，比沖1760s，總沖達1.5MN.s，工作壽命大于7500小時。該推進器自重4.5kg，PPU質量2.5kg，加上貯箱等系統，整套推進系統約19.8kg。從結構設計來看，該霍爾推進器的陰極內置于環形放電通道中軸線，因此所需的安裝空間小，更適用于類型Smart-1級別的深空小衛星。該公司還研發了一款400w功率的小型推進器，推力18mN，比沖1400s，總沖300kN.s，自重僅1kg，PPU質量1.5kg，整套系統重7.6kg。從數據上看，該公司研制的推進器效率并不高，僅40%左右，但其較低的系統質量適合應用于微小深空探測器。

據其網站稱，ACE系列推進器已經實現了大規模量產，為全球通信提供服務，且已經有大量推進器在軌，本人猜想他們就是給星鏈做推進器的？

另一家剛剛起步的Orbion公司，同樣研制了可應用于微小衛星的Aurora氙工質霍爾推進器并實現了機器人制造的自動化量產，已獲得美軍“黑杰克”衛星星座的合同，該星座將驗證低軌網絡，這也是美國政府首次對小衛星的電推進系統產生大量需求。其技術成熟度已達到實用化，價格較低且可靠性高。Aurora推進器的PPU可忍受GEO軌道以上的輻射，能夠應用于深空探測。推進器功率為300w，推力19mN，比沖1370s，推進器，PPU，閥門等總重僅5.9kg，在同類推進器中質量較低。該公司可為航天器提供整套電推進設計、運行的解決方案，甚至在其網頁就可以快速估算所需的質量及體積。假設是類似于“龍江二號”的月球小衛星，參考LunarIceCube的連續小推力近月制動和變軌任務，需要1km/s左右的dV（龍江二號為783.6m/s）[1]，按47kg起飛質量計算，霍爾推進系統自重僅11kg左右，包含了1.56kg的貯箱和3.5kg氙氣。如果使用比較先進的薄膜太陽能電池，再額外增加300w功率的電池陣列，增重約3kg[23]，而這些質量甚至低于“龍江二號”攜帶的燃料質量。

ExoTerra公司的霍爾推進12U立方星平臺已經在研制中，并預計在2021年首飛。該衛星平臺的功重比和推重比均很高，其太陽能板功重比達到140w/kg，最大可產生296w功率。推進器使用該公司自行研發的Halo霍爾推進器，推力4~33mN，比沖750~1500s，輸入功率125~450w。該推進器僅占據1/4U的衛星空間，質量670g，氙氣貯箱容量為2.1kg。在載荷4kg時該衛星平臺的dV為650m/s，空載時的dV大于800m/s，由于dV較小，衛星也選用了相對低的比沖來避免過大的電源質量。而該公司的下一步是研制Halo XL亞千瓦級推進器及其整套系統ASTRAEUS（Ascendant Sub-kW Transcelestial Electric Propulsion System），作為小型運載火箭的上面級，可將150kg載荷從LEO送往環月軌道，目前該系統已獲得NASA的合同[24]。

霍爾推進器在應用于微納衛星時有一嚴重問題，即工作時會產生扭矩，原因是軸向運動的離子與徑向磁場之間的洛倫茲力。據研究，1kW~5kW的推進器產生的扭矩在10^-4Nm量級，長時間工作時會導致動量輪飽和[25]。深空微納衛星一般僅裝備一臺推進器，且遠離地球無法采用磁力矩進行動量輪卸載，推進器持續工作會導致滾轉軸失控?？尚械姆桨赣校貉b備兩臺推進器，兩臺推進器內外勵磁線圈的電流互為反向，即可相互抵消扭矩；兩臺推進器預先呈一定夾角偏置安裝，產生一滾轉力矩，平衡自身的扭矩；單臺推進器時，勵磁電流每經過一段時間便改變方向。對于機動性要求不高的任務，也可采用太陽能電池板的光壓進行滾轉方向卸載。

表3.3為2018年NASA微小衛星報告中總結的霍爾推進器成熟度，未包括上述近兩年才出現推進器。隨著星鏈計劃的開始，目前近地軌道上已有約800顆使用氪工質霍爾推進器的小衛星，幾乎都是星鏈衛星。

3.4 高效的陰極與自中和離子推進器

上述三種推進器均有一個明顯的缺點，便是需要外置的電子發射陰極，F(xiàn)EEP的陰極用于電位控制，而離子、等離子推進器還需要陰極作為電子源，實現回路。傳統的熱電子陰極功耗較高且制約了推進器的壽命，而新型碳納米管場致發射陰極已隨UWE-4衛星進行在軌測試，具有尺寸小，質量輕、無需工質的特點，見圖3.15。另一種方案則是取消外置的陰極，使推進器的羽流能夠自中和。

ThrustMe公司正在進行自中和離子推進器NPT300的預研[26]，該推進器使用射頻產生的交流電場代替了常用的直流電。由于離子質量遠大于電子，無法響應高頻交變電場，因此離子和傳統的離子推進器一樣以接近穩定的加速排出。而電子會在電場作用下以脈沖形式噴出，中和已經排出的離子，電子數量則可以實時地反饋調節。

除了改進已有的離子推進器，F(xiàn)luid & Reason 公司提出了一種結構極為簡單的自中和離子推進器，名為ConstantQ。該推進器用于NASA的深空小衛星挑戰任務中的Team Miles衛星（同樣將隨著SLS-1發射），3組推進器同時用于軌控和姿控，可以產生1500m/s的dV[27]。其比沖介于化學推進與霍爾推進之間，效率則非常高，按其標稱的22w功率，5mN推力，760s比沖，算得效率竟達到86%（數據真實性無法確認）。該推進器封裝在0.5U的尺寸，自重僅0.5kg，并攜帶1kg碘工質(也可以用水，官網https://miles-space.com/thruster/的推進器手冊上寫的是加水

?https://miles-space.com/wp-content/uploads/2021/04/M1.4-Interfaces-and-User-Manual-v1.4.pdf)，大幅提高了干質比和推重比。整星推重比可達傳統電推進衛星的5~10倍，達到1~2mm/s^2。該推進器原理為，電火花以數千赫茲的頻率放電，使碘工質電離，在電場作用下將等離子體拆分為離子與電子，隨后離子與電子分別在兩路通道中加速。電子首先被噴出，形成虛陰極并與剩下的離子產生較大的電勢差，隨后離子噴出并被電子中和。

關于constantQ，其為什么推力這么高，甚至似乎違背了能量守恒，即需用功率<推力*噴氣速度*0.5，原因?qū)ξ襾?lái)說還是個迷。我發郵件咨詢了這家公司，他們回復如下，隨后他們還把這個回復貼到了官網上。因相關知識有限，我看不懂，如果有人看懂了請不吝賜教。

The applied equations are based upon an assumption of collisionless particle acceleration which is not fully applicable to this thruster design. The thruster instead operates in a mixture of regimes, some of which include collisions. Within the electrostatic acceleration region, the mean free path is short compared to the exit distance, causing charged particles to have many collisions with neutrals before exiting. The short mean free path means ion velocity never reaches high values, power consumption is lowered (due to that u^2 term in the power equation though with power gains offset by the number of collisions). Collisions do work on neutral gas, compressing and heating, forming a shock wave of higher pressure neutrals with anisotropic pressure and temperature distributions, further lowering the mean free path. The higher pressure gas wave pushes against the exhaust nozzle, giving the majority of the thrust. This is known as electrohydrodynamic (EHD) operation where charged particles are used to drag and compress neutrals.

In the flow rate regime used, there is more thrust per watt and higher Isp compressing neutrals (which are counted in the Isp) with a few charged particles rather than converting and accelerating most of the neutrals. Efficiency drops at higher flow rates where no initial long mean free path region exists after ionization, so the required compression shock wave never forms. At lower rates, the mean free path isn’t long enough to cause compression and indeed power consumption rises.

We have observed the pressure increases and have created a model that well captures the energy coupled into the gas and charged particle acceleration. The model shows the thruster is actually only moderately efficient, though clearly doing well enough to fit the size factor and thrust levels needed by the market. We are currently preparing for very high quality 3rd party thrust measurements to test the model, then will release details of this mixed-regime model under non-disclosure.

3.5 電熱推進器

除了碘工質，水工質等更為廉價的工質也備受重視，電熱推進器對工質種類沒有嚴格限制，有其獨特的優勢。Momentus Space公司正在開發一款叫做VIGORIDE的微波加熱水工質上面級，屬于電熱式推進器，雖然比沖低，但低成本彌補了其缺點。該推進器樣機已在2019年隨Momentus X1衛星（16U）升空并進行了成功的在軌測試。但是最近他們被爆料，數據造假，推進器點火了多次，只有個別幾次成功產生了等離子體。所以他們的正式飛行一鴿再鴿，背后恐怕有嚴重的技術問題。VIGORIDE上面級自重80kg（包含水工質），在載荷50kg時可產生1km/s的dV，以實現微小衛星拼車的“最后一公里”，可實現一發獵鷹9號火箭同時將多顆小衛星送入不同軌道。該公司更長遠的目標是使用該技術進行低成本的地月-地火運輸及GTO軌道拖車等任務，并不局限于小衛星。美國弗羅里達空間研究所測試了1kW微波加熱水工質樣機，推力150mN，比沖900s，有很高的熱效率（67.5%）。啟動前10秒時其比沖較低，但隨后比沖迅速增加，30秒后達到900s，顯然該樣機不適合作精確的控制，但其作者認為更小功率的推進器將具有更高的啟動速度。樣機中的溫度為8000K，噴管膨脹比216[28]。

除了水工質，華盛頓大學設計了一種利用氨工質的推進器，功率為50w，可打包進1~1.5U的尺寸，為立方星產生幾百米每秒的速度增量。工質切向射入放電腔，產生旋渦流動，腔內壓力應遠低于大氣壓以保證點火。使用17.8GHz的微波點火后，形成等離子體，腔內壓力升高，通過旋渦可保持等離子體的自持與穩定，同時工質的流動可用于冷卻壁面。高溫等離子體加熱了工質，從噴管中噴出產生推力，預計比沖為550s，雖然遠低于靜電、電磁加速，但也遠高于常溫推進劑的比沖[29]。該類型推進器適用于立方星從GTO軌道逃逸、月球捕獲等總dV不高但需要較高加速度的短期任務。

補充一種最窮的玩法，燒開水，噴出去。比沖200s差不多，但是水是最便宜的工質。假設將來星艦等大型可回收航天器成熟了，有廉價的小衛星搭車計劃，不需要再寸克寸金，完全可以用這種屑比沖的蒸汽推進，（大不了1kg衛星加個10L水箱），也能實現不少深空任務。

3.6其他微推力電推進器

以上幾種推進器均能夠作為深空微納衛星的主推進器，除了追求更大的推重比和功率密度，更精確可調推力、長壽的微推進器也是重要的發展方向。當前最為常用的微推進器為脈沖等離子推進器，但有壽命較短、效率極低、每個脈沖推力一致性差、推進器工作時存在沖擊的缺陷。

引力波探測是目前熱門的研究方向，我國也計劃使用三顆衛星組成編隊實現激光干涉引力波測量，2019年使用快舟火箭發射了“太極一號”衛星進行技術驗證。引力波探測需要衛星能夠及時克服外界的擾動，創造真正零重力環境，稱為“無拖曳技術”，GOCE和LISA Pathfinder已率先使用離子和膠體推進器實現。太極一號安裝了分辨率達到亞微牛級的射頻離子推進器。該推進器無永磁鐵，可以減少對衛星的干擾，能夠?qū)崿F(xiàn)5~100微牛的可調節推力輸出。當推力百微牛時，比沖1275s，射頻+柵極的功率約10w，可見相對于毫牛級推進器，其效率相當?shù)?，不?0%[30]。從傳統霍爾推進器改進而來的會切磁場推進器同樣能夠?qū)崿F(xiàn)大范圍推力可調，面向引力波探測任務的需求，哈工大研制了微牛級會切磁場推進器，在使用氙工質時可實現0.2~112.7微牛連續可調的推力，最高比沖達到588.4s[27]。另一款毫牛級會切磁場推進器則實現了66微牛到24.05mN的連續可調推力，同時哈工大還嘗試在該類型推進器上使用碘工質，經過100分鐘測試后發現陽極-氣體分配器和通道壁面未明顯腐蝕[31]。

4.????? 總結與展望

從本文列舉的種種推進器中，可以看出，應用于深空微納衛星的電推進系統有以下特點和趨勢：

1） 更為新穎的原理。除傳統氙氣工質外，微納衛星的電推進器更傾向于使用固體或液體工質，從而避免了高壓貯箱，提升了搭載發射的安全性。嘗試各類新型的工質對于將來研制載人電推進航天器有重要意義，特別是水等易于資源原位利用的工質，可實現大規模可持續的太陽系開發。不同工質的電、化學特性差異大，對推進器的電離和加速效率、耐腐蝕特性等要求提高，也要求推進器具有新形式的陰極甚至取消陰極。微納衛星的研發測試成本相對較低，對失敗更為容忍，也鼓勵了以立方星為平臺的新型推進器在軌測試。

2） 追求更大的推力范圍。曾經太陽能電池是制約電推進功率的瓶頸，隨著超輕柔性太陽能電池技術的突破，電推進器可追求更高的功重比、推重比，使微納衛星的功率達到數百瓦至千瓦級，加速度達到mm/s^2量級，具有自主逃逸、轉移、捕獲的能力，同時避免冗長的任務時間可大幅降低壽命要求和運營成本；作為姿態控制與無拖曳控制的推進器，引力波探測等任務則希望電推進器連續穩定可控地產生盡量小的推力，且不產生附加的電磁干擾，而當前微牛級推進器效率普遍偏低。

3） 集成化與平臺化設計。對于立方星，推進器、姿態控制、貯箱、電源集成在1~2U尺寸，小衛星對空間限制適當放寬，但推進器及附件都需要做到即插即用。占據較大空間的推力矢量將來可以用電磁控制的噴流替代，或使用多組微推進器實現姿-軌控一體，以簡化機械結構，實現大幅減重并提高可靠性；貯箱也可以和推進器集成為一體，可以考慮用推進器工作時的熱量加熱固體/液體工質，以大幅減少管路與加熱裝置的質量。

4） 面向商業化的設計。商業航天興起后，由于衛星發射、化學火箭的領域門檻要求極高，許多國外初創企業便轉向電推進領域，并將目光投向未來的深空運輸。除了提供推進系統，還有一些企業已開始提供電推進的服務，如：研制電推進上面級，以填補微小衛星搭車發射“最后一公里”的空白；開發電推進微納衛星平臺，使用戶只需提供載荷而不必過多擔心電推進系統與衛星的整合；用電推進軌道拖車提供衛星的延壽與太空垃圾清理等服務。

近年來，商用化的微納衛星電推進系統發展較快，如文中所述，歐美國家的不少初創企業已投入對電推進器的開發，有些已經拿到了NASA的合同并進入在軌驗證階段。相信在未來幾年內，推進系統將不再是微納衛星走向深空的瓶頸，隨著金星生命跡象的發現、重返月球計劃與移居火星計劃的一步步推進，深空微納衛星將自行從地球軌道發射中搭車出發，飛向太陽系的各個角落，成為更復雜的深空任務的探路者。另一方面，深空微納衛星將成為驗證微納機電技術的平臺，最終將衛星的所有設備集成在一塊芯片上，為類似“突破攝星”計劃的恒星際飛行作技術儲備。

?

參考文獻

[1]韋明川. 首顆自主地月轉移微衛星"龍江二號"[J]. 宇航學報, 2020(6):790-799.

[2] Richard, E, Hodges, et al. A Deployable High-Gain Antenna Bound for Mars: Developing a new folded-panel reflectarray for the first CubeSat mission to Mars.[J]. IEEE Antennas and Propagation Magazine, 2017.

[3]https://www.vacco.com/images/uploads/pdfs/JPL_MarCO_-_Micro_CubeSat_Propulsion_System_datasheet.pdf

[4] 劉瑩瑩, 周軍, 劉光輝,等. 翱翔系列立方星的發展和展望[J]. 宇航學報, 2019.

[5] 耿永兵, 沈巖, 魏延明. 離子推進系統在黎明號探測器上的應用及其思考[J]. 航天器工程, 2009(5):80-86.

?

[6] 李自然. 脈沖等離子體推力器設計與性能的理論與實驗研究[D]. 國防科學技術大學, 2008.

[7] Conversano R , Wirz R . CubeSat Lunar Mission Using a Miniature Ion Thruster[C]// Aiaa/asme/sae/asee Joint Propulsion Conference & Exhibit. 2013.

[8] A. D. Cox, K. C. Howell, and D. C. Folta. High-energy lunar capture via

low-thrust dynamical structures. In AAS/AIAA Astrodynamics Specialist Conference, Portland, Maine, August 2019.

[9] Mani K V , Cervone A , Topputo F . Combined Chemical–Electric Propulsion for a Stand-Alone Mars CubeSat[J]. Journal of Spacecraft and Rockets, 2019, 56(6):1816-1830.

[10] 孫澤州. 深空探測技術[M]. 北京理工大學出版社，2018

[11] Ilin A V , Cassady L D , Glover T W , et al. VASIMR? Human Mission to Mars[C]// Space, Propulsion & Energy Science International Forum. 2011.

[12] 于達仁. 空間電推進原理[M]. 哈爾濱工業大學出版社, 2014.

[13] Stefano Campagnola, Martin Lo. BepiColombo gravitational capture and the elliptic restricted three-body problem[J]. PAMM, 2007.

[14]https://www.colorado.edu/event/ippw2018/sites/default/files/attached-files/smallprobes_4_ippw_2018_m-argo_a_stand-alone_deep_space_cubesat_system_for_low-cost_science_and_exploration_missions_conference_final.pdf

[15] 魏青, 李永策. 神舟七號飛船伴星液氨閃蒸射流推進技術[J]. 載人航天, 2012, 18(1):86-91.

[16] AIAA. UltraSail - Ultra-Lightweight Solar Sail Concept[J]. 2000.

[17] https://www.nasa.gov/smallsat-institute/sst-soa/

[18] Kramer A , Bangert P , Schilling K . UWE-4: First Electric Propulsion on a 1U CubeSat—In-Orbit Experiments and Characterization[J]. 2020.

[19] Tsay, Michael, Frongillo, John, Hohman, Kurt. LunarCube: A Deep Space 6U CubeSat with Mission Enabling Ion Propulsion Technology[J]. 2015.

[20] 于達仁, 崔凱, 劉輝,等. 用于引力波探測的微牛級霍爾電推進技術[J]. 哈爾濱工業大學學報, 2020, v.52(06):177-187.

[21] 高園園. 低功率圓柱形霍爾推力器的構型研究[D].

[22] Dankanich J , Polzin K A , Kamhawi H . Iodine Hall Thruster Demonstration Mission Concept and Development[C]// Aiaa/asme/sae/asee Joint Propulsion Conference. 2014.

[23] 張建琴, 徐建明, 賈巍, et al. 深空探測太陽電池陣應用及關鍵技術分析[J]. 深空探測學報, 2016, 01(1):3-9.

[24] https://exoterracorp.com/exoterra-wins-phase-i-sbir-award/

[25] 張旭, 魏鑫, 王玨,等. 霍爾推進系統扭矩特性分析及應用設計[J]. 推進技術, 41(1).

[26] https://www.thrustme.fr/rf-acceleration

[27] https://ntrs.nasa.gov/citations/20170008872

[28] Brandenburg J , Zooghby M E . Progress on the MET (Microwave Electro-Thermal ) Thruster Using Water Propellant[C]// Aiaa/asme/sae/asee Joint Propulsion Conference & Exhibit. 2013.

[29] Mikhail D Abaimov, Swarna Sinha, Sven G Bilén,等. CubeSat Microwave Electrothermal Thruster (CμMET)[C]// International Electric Propulsion Conference. 2013.

[30] 馬隆飛,賀建武,楊超,段俐,康琦. 微牛級射頻離子推力器結構優化研究[J/OL]. 推進技術:1-7[2020-10-10].https://doi.org/10.13675/j.cnki.tjjs.190828.

[31] 劉輝, 牛翔, 李鑫, et al. 碘工質電推進技術研究綜述[J]. 推進技術, 40(1).

?

?
