神州十二號發射升空成功過去小半個月了，我們三位航天員已經在我國「天宮號」空間站生活了一段時間，地面上的我們也從新聞報道里看到了不少宇航員在空間站作業、生活等直播畫面。

?

最近微博有不少人注意到宇航員們的隨身數碼裝備：你看到了米家（電動螺絲刀），我看到了韶音（骨傳導耳機），她看到了華為（手機），他看到了聯想（筆記本）……數碼圈也炸開了鍋，各大數碼博主都紛紛加入了討論。

?

?

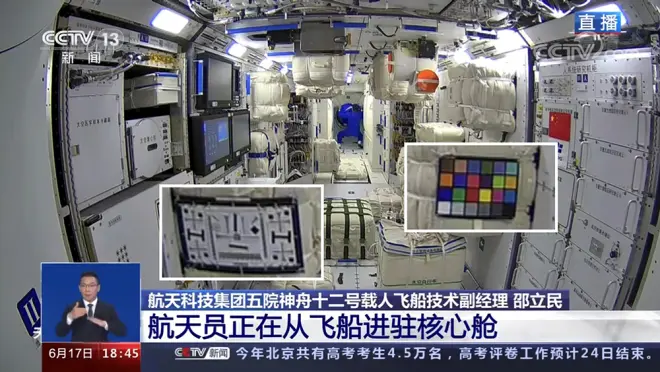

而我們看到的稍稍有些不同，在這個機位里，注意到中央偏右畫面有類似馬賽克的多色卡片，偏左邊畫面還有一張多種線條的卡片 —— 經常看我們視頻、且眼尖的同學們或許也注意到了，類似的卡片也常常出現在我們視頻里。

?

?

那么問題來了，這兩張卡片到底有什么用呢？它們有什么會出現在空間站里呢？

?

類似馬賽克的多彩卡片，其實叫做「色卡」，或者是「校色卡」，空間站這款有 24 個色塊，因此叫做「24 色卡」；經過細節上的比對，發現空間站這張色卡正好跟我們實驗室里其中一張同款 —— X-Rite 愛色麗的 ColorChecker Classic 24 色標準校色卡，售價大概在 1 千元上下。

?

?

既然叫做「校色卡」，那么它最主要的作用就是用來「校色」的啦，在照片或者是視頻拍攝時，擺上一張色卡能方便在后期對整個畫面的色彩進行還原和調節，因為我們已知「色卡」里的各個色是標準化的、可量化的，借助標準來對畫面進行較準，能大大降低校準的成本和難度。

?

?

因此「色卡」這種東西成為小至攝影工作室、影樓，大到專業的電影拍攝劇組必備的小工具，對于商業拍攝來說是非常重要。

?

當然，除了用來校色，我們還會用它來測試相機（數碼相機、手機相機等）的色彩還原能力，我們 WHYLAB 實驗室里得出的手機相機數據，就有它們的部分功勞。

?

?

「色卡」的形態其實很簡單，就在一塊板子上印上多種顏色；但制作并不簡單吶，色卡這種東西不僅需要準確還原某種顏色，還需要保證長期使用、存放色彩穩定、不褪色，才能夠作為如「坐標系」的參考標準來使用，這是我們一般人用打印的方式自制色卡難以企及的。為了穩定不褪色，色卡生產過程中，不同的色塊會使用穩定性強的不同礦物粉末來覆蓋在紙基上，也正因如此，旁人看覺平平無奇的色卡才賣得貴。

?

不同品牌、不同型號的「色卡」會有不同的標準和規范，但一般來說，國際上通用的是「蒙塞爾 24 色」，我們與空間站同款的也是使用通用的規范。

?

那么為什么空間站上要有那么一塊 24 色卡呢？

?

?

最主要還是還原空間站艙內的色彩 —— 航天員在空間站里并不是簡單地生活三個月，而是需要在空間站里執行指派的任務，完成各種實驗，這都需要用相機等設備記錄下來，而記錄的準確性就非常重要，細到色彩的準確性都有要求，「色卡」就無形地提供了非常簡單的校準坐標。

?

另外，與地面的光線環境不同，太空環境光線非常復雜，甚至會在不同的時間產生不同光線改變，用于校準的「色卡」能協助地面人員在不斷變化的光線環境中精準校準、判斷顏色，更準確評估空間站環境狀態，以及航天員精神狀態。

?

?

再看左側的多線條卡片，這個其實「標定板」，具體為「ISO12233 分辨率測試卡」，也叫「ISO 解析度測試卡」，市面上有各種不同的尺寸可選，我們實驗室的同款，是 4 倍于空間站的版本，尺寸不同，生產廠商不同，但功效是一致的。

?

標板其實有很多種，ISO12233 測試卡主要是用來測試鏡頭的解析力，甚至是畸變；稍微懂點相機鏡頭的同學或許聽說過 MTF 曲線，一般就是搭配 ISO12233 測試卡測出來的。而我們實驗室同樣也用類似的測試卡來對某款手機的相機解析力、細節、噪點等進行測試。

?

?

工業上，一些關于視覺定位，如產線影像、汽車影像、醫療影像等，都會用到包括 ISO12233 在內的標定板來進行校準。

?

而空間站 ISO12233 測試卡，說到底其實也是為了起校準的作用，盡可能真實地捕捉空間站的影像，確保有更多可利用的影像信息，以更精準地分析空間站的實驗? —— 因為我們普通的數碼設備設計之初只是為在地面上環境使用，并沒有考慮到諸如太空等極端環境，在非常規的極端環境下進行校準后使用，就變得很有必要了。

?

空間站航天員的生活看似離我們很遠，但用著跟我們相似的設備，執行著或許會影響我們每個人未來生活的任務，其實他們離我們很近。
