經常有粉絲問視覺/激光/SLAM、三維重建等方向的學習路線，這里我再總結給大家，如下所示：

隨著最近幾年智能機器人、自動駕駛、AR/MR等領域的快速發展，企業對3D視覺算法及SLAM算法需求越來越強烈，該領域迎來了爆發式發展。

按照應用不同我們把3D視覺及SLAM算法分為如下方向：

• 視覺深度估計

• 視覺（慣性）SLAM

• 激光/多傳感器融合SLAM

• 幾何/深度學習三維重建

• 視覺傳感器標定

下面分別介紹（本文較長，建議收藏）：

視覺深度估計

視覺深度估計的目的就是估計圖像中場景的深度，即場景中各點像素到相機成像平?的垂直距離，分為絕對距離和相對距離。我們看下面這個例子，左邊是原圖，右邊是算法估計的對應深度圖：

最近?年，?動駕駛 、?機交互、虛擬現實、機器?等領域發展極為迅速，尤其是視覺?案在?動駕駛中取得驚艷的效果，在這些應?場景中，如何獲取場景中的深度信息是關鍵且必須的。同時，從深度圖中獲得前后的關系更容易分辨出物體的邊界，簡化了CV中很多任務的算法，例如3D?標檢測和分割、場景理解等。相?于激光雷達測距，相機價格低廉、體積小巧，操作簡單等優點，目前視覺深度估計是三維視覺最重要的基礎模塊之一，不僅在學術屆各大CV頂會上有很多深度估計相關新的論文，在工業界應用也非常廣泛，是比較熱門的研究?向。

深度估計在自動駕駛領域的應用

視覺（慣性）SLAM

SLAM是指某種移動設備（如機器人、無人機、手機、汽車、智能 穿戴設備等） 從一個未知環境里的未知地點出 發， 在運動過程中通過傳感器（如相 機、激光雷達、 IMU等）觀測定位 自身位置和姿態，再根據自身位 姿進行增量式的地圖構建， 從而達到同時定位和地圖構建的 目的。SLAM技術是智能機器人、自動駕駛汽車、AR/MR等領域的底層核心技術之一。

如果SLAM過程使用的主要是視覺相關的傳感器（如單目、雙目、RGB-D、魚眼、全景相機），一般稱之為視覺SLAM。目前最知名的、效果最好的視覺SLAM是ORB-SLAM2/3系列和VINS-Mono/Fusion系列。

2015年，西班牙薩拉戈薩大學機器人感知與實時研究組開源了ORB-SLAM第一個版本，由于其出色的效果受到廣泛關注。該團隊分別在2016年和2020年開源了第二個版本ORB-SLAM2和第三個版本ORB-SLAM3。

其中ORB-SLAM2是業內最知名、應用最廣泛的開源代碼。它有如下優點：

• 支持單目，雙目和RGB-D相機的完整開源SLAM方案，能夠?qū)崿F(xiàn)地圖重用、回環檢測和重新定位的功能。

• 支持輕量級定位模式，可以達到零漂移，此時不使用局部建圖和回環檢測的線程，可以用視覺里程計來跟蹤未建圖區域。

• 采用ORB特征，具有旋轉不變性、光照不變性、尺度不變性，匹配速度快，適合實時應用。無論是在室內的小型手持設備，還是到工廠環境的無人機和城市里駕駛的汽車，ORB-SLAM2都能夠在CPU上進行實時工作。

• 跟蹤、局部地圖、閉環、重定位等所有的任務都采用相同的ORB特征，使得系統內數據交互更高效、穩定可靠。

• 單目初始化和應用場景解耦，不管是平面還是非平面場景，都可以自動初始化，無需人工干預。

• 地圖點和關鍵幀創建比較寬松，但后續會進行嚴格篩選，剔除冗余關鍵幀和誤差大的地圖點，增加建圖過程的彈性，在大旋轉、快速運動、紋理不足等惡劣情況下可以提高跟蹤的魯棒性。

• 采用共視圖，使得跟蹤和建圖控制在局部共視區域，與全局地圖大小無關，可以在大場景下運行。

• 使用本質圖（Essential Graph）來優化位姿實現回環檢測，耗時少精度高 。

• 相比于直接法，可以用于寬基線特征匹配，更適合于對深度精度要求較高的場景，比如三維重建。

• 定位精度高，可達厘米級，是特征點法SLAM的經典代表作品。

• 代碼可讀性強，包含很多工程化技巧，非常實用。

下面是ORB-SLAM2的算法框架

ORB-SLAM2 在汽車上應用

ORB-SLAM2 用于室內三維重建

ORB-SLAM3是在特征點法SLAM經典之作ORB-SLAM2的基礎上開發的，于2020年7月發布。它在定位精度和效果上幾乎碾壓了同類的開源算法，被稱為VIO算法的巔峰之作。受到極大關注。該算法流程圖如下所示

該算法的特點如下所示：

• 1、 第一個可以運行視覺、視覺慣性和多地圖，支持單目、雙目和RGB-D相機，且支持針孔和魚眼鏡頭模型的SLAM系統。

• 2、該算法可以在不同大小，室內和室外環境中魯棒、實時的運行，精度上相比于以前的方法提升了2~5倍。

• 3、?多地圖系統可以讓系統在視覺信息缺乏的場景下長時間運行。比如當跟蹤丟失的時候，它會重新建立新的地圖，并在重新訪問之前的地圖時，無縫地與之前的地圖合并。

• 4、實驗結果證明，雙目慣性模式下，該算法在無人機數據集EuRoC上可以達到平均3.6cm的定位精度，在手持設備快速移動的室內數據集TUM-VI上達到了9mm的定位精度。

先來直觀的看看視覺效果

看 ORB-SLAM3 瘋狂繞圈，穩的很！甚至滑滑梯從黑管子中穿過！

從室內到室外，絲滑閉環

ORB-SLAM3效果展示

上面是定性的結果，下圖是量化結果。

從統計數據來看，ORB-SLAM3確實碾壓同類算法。功能強大到讓SLAM算法研究者感慨“把自己想做的都做了”

VINS即Visual-Inertial navigation Systems，是視覺慣性導航系統的統稱，不過我們平時所說的一般是指VINS-Mono/Fusion。香港科技大學飛行機器人實驗室（沈邵劼團隊）在2018年開源了VINS-Mono算法。第一作者秦通（2019華為天才少年），該論文獲2018年機器人頂級期刊IEEE Transactions on Robotics最佳論文獎。它用一個單目相機+慣性測量單元（Inertial Measurement Unit，簡稱IMU）實現了緊耦合的視覺和慣性聯合狀態估計，在保證高精度里程計效果的同時，還可以同時估計出傳感器外參，IMU零偏以及傳感器時延。2019年該團隊開源了VINS-Mono的升級版VINS-Fusion，它支持多種視覺慣性傳感器類型，包括單目+IMU，雙目+IMU，以及純雙目。VINS-Mono和VINS-Fusion在當年一騎絕塵，是非常經典且優秀的VIO框架。

以下是VINS-Mono效果展示，在室外大尺度效果也非常魯棒，以下是它在香港科技大學操場的SLAM效果：

在手機AR上應用，該算法完勝當前最先進的Google Tango效果如下：

以下是VINS-Fusion在汽車SLAM上的效果：

激光/多傳感器融合SLAM

如果SLAM過程使用的主要是激光雷達相關的傳感器，一般稱之為激光SLAM。目前最知名的、效果最好的激光SLAM是Google發布的Cartographer，以及LOAM、LEGO-LOAM。

Cartographer是Google推出的一套基于圖優化的激光SLAM算法，它同時支持2D和3D激光SLAM，可以跨平臺使用，支持Lidar、IMU、Odemetry、GPS、Landmark等多種傳感器配置。是目前落地應用最廣泛的激光SLAM算法之一。

Cartographer建圖過程

Cartographer代碼最重要的 貢獻不僅僅是算法，而是工程實現實在是太優秀了！它不依賴PCL，g2o, iSAM, sophus, OpenCV等第三方庫，所有輪子都是自己造的，2D/3D的SLAM的核心部分僅僅依賴于Boost、Eigen（線性代數庫）、Ceres（Google開源的非線性優化庫）等幾個底層的庫。

這明顯不是搞科研的玩兒法，就是奔著產品去的！因?yàn)?strong>依賴庫少，可以直接在產品級嵌入式系統上應用，關鍵是開源免費，而且效果還針不戳！極大的降低了開發者的門檻。目前在GitHub的star數目是非常高的。

因此Cartographer非常適合于掃地/清潔機器人、倉儲物流機器人、送餐機器人等室內服務機器人場景的實時定位和建圖。

如果SLAM過程使用了3種以上傳感器，比如視覺、激光、IMU、GPS等，一般稱之為多傳感器融合SLAM。比較知名的是LIO-SAM、LVI-SAM、R3LIVE等。

LIO-SAM 是Tixiao Shan在LeGO-LOAM的擴展，添加了IMU預積分因子和GPS因子：前端使用緊耦合的IMU融合方式，替代原有的幀間里程計，使得前端更輕量；后端沿用LeGO-LOAM，在此基礎上融入了GPS觀測。同時前端后端相互耦合，提高系統精度。

LIO-SAM效果展示

幾何/深度學習三維重建

指用相機拍攝真實世界的物體、場景，并通過計算機視覺技術進行處理，從而得到物體的三維模型。常見的重建方法包括視覺幾何三維重建，以及最近的基于?深度學習的三維重建。它是增強現實（AR）、混合現實（MR）、機器人導航、自動駕駛等領域的核心技術之一。三維重建通常需要SFM或者SLAM得到的位姿和地圖點作為輸入條件，下圖是視覺三維重建的基本流程：

視覺幾何三維重建效果展示

根據不同的實現方法，我們可以將三維重建分為：傳統基于幾何的三維重建和深度學習方法三維重建。具體細分如下所示：

傳統的重建方法是使用光度一致性等來計算稠密的三維信息。雖然這些方法在理想的Lambertian場景下，精度已經很高。但也有一些常見的局限性，例如弱紋理，高反光和重復紋理等，使得重建困難或重建的結果不完整。因此，傳統三維重建方法在重建的完整性等方面仍有很大的改進空間。

近年來深度學習在三維重建上取得了很大的成功?；趯W(xué)習的方法可以引入比如鏡面先驗和反射先驗等全局語義信息，使匹配更加魯棒，從而解決傳統方法無法克服的難題。因此掌握基于深度學習的三維重建前沿算法非常重要。另外，在這個大數據時代，深度學習已經是大家必須掌握的技能，傳統視覺算法已經很難有新的突破，各個領域都在朝深度學習方向研究，近幾年各大視覺會議論文都是基于深度學習來實現三維重建，各個大廠招聘也越來越看重深度學習三維重建方法。

下圖是我們整理的獨家深度學習MVS網絡演化圖：

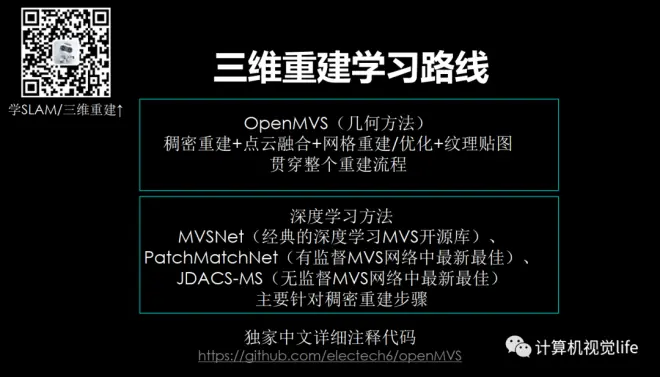

下面學習路線以深度學習MVS網絡演化圖為主線，重點講解三個優秀的開源框架?MVSNet（經典的深度學習MVS開源庫）、PatchMatchNet（有監督MVS網絡中最新最佳）、JDACS-MS（無監督MVS網絡中最新最佳），并梳理各種變種網絡，覆蓋目前深度學習MVS最前沿、最優秀的技術。

視覺傳感器標定

包括常見的單目/魚眼/雙目/陣列相機標定。相機標定是指借助專用的標志物（如棋盤格）來估計相機的圖像傳感器參數（內參、外參）和鏡頭參數（畸變系數）。相機標定是一切三維視覺的基礎。它廣泛應用于雙目視覺、手眼機械臂、機器人定位建圖、圖像拼接、三維重建等場景。

相機標定學習路線
