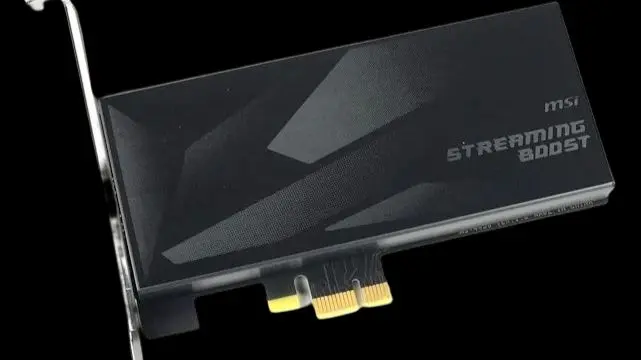

一直想弄張采集卡來采集Apple TV,看了好久的1080P60幀的視頻采集卡,都很貴。所以就去咸魚海淘了一張全新未拆的PCIE接口微星STREAMING BOOST，Z390超神主板的附屬品。（好像是2018年的產物）

先來開箱

采集卡具體參數

包裝盒上的官方規格：

輸入/輸出：HDMI 1.4b 連接器

輸出色彩空間：MJPEG格式；YUY2

輸出音頻：HDMI 1.4b 接口

分辨率：640×480、720x480、720x576、800x600、1024x768、1280x720(16:9)、1280x1024、1600x1200、1920x1080(全高清1080P)

兼容操作系統：Windows 10

系統要求：CPU：Intel Core i7/i5/i3, AMD Ryzen 系列

VGA：支持DirectX 11或以上的VGA卡

DDR4 8GB以上內存（16GB推薦）

PCI-E插槽：PCI-Ex1插槽

PCI-Ex1 插槽：60×130 mm

操作系統：XSplit(Windows)、OBS(Windows)、Wirecast(Windows)、Adobe MediaEncoder CC(Windows)、vMix(Windows)

拆機內部

閑話不多說，必須看內部構造。

兩款芯片的參數

EJ511鈺群eEver

EJ511是鈺群eEver一顆將RGB和I2S音視頻信號轉換為UAC/UVC格式的采集芯片，它采用USB3.1 GEN1的速率進行視頻捕獲，最高可支持1080P60fps全高清視頻采集。

當EJ511連接到USB2.0平臺時，它可支持MJPEG壓縮，對數據流進行帶寬限制，從而保證高視頻質量的捕獲采集。

■ 支持USB3.1 Gen1規范

■ 支持標準USB Video Class (UVC)規范

■ 支持標準 USB Audio Class (UAC)規范

■ 支持MJPEG and YUY2 (YUV4:2:2) 格式

■ 在USB3.1 Gen1中支持視頻輸出YUY2格式，分辨率高達1920x1080p@60Hz

■ 支USB2.0支持視頻輸出MJPEG格式，分辨率高達1920x1080p@60Hz，

■ 支持44.1KHz和48KHz PCM立體聲音頻輸出

■ 支持?jǐn)?shù)字視頻輸入接口：RGB 24位、Hsync、Vsync、Data Enable

■ 支持?jǐn)?shù)字音頻輸入接口：I2S，16位數據格式，16位立體聲（雙聲道）

■ 支持SPI/I2C接口

■ 支持通過USB端口進行系統內編程（ISP）固件更新

■ 兼容Windows 7、8、8.1、10或更高版本、Linux操作系統、Mac操作系統

聯陽（ITE）IT66021FN:HDMI轉RGB芯片 3D Support

IT66021FN是一個單端口HDMI 接收器，它完全兼容HDMI 1.4b、HDMI 1.4b 3D和HDCP 1.4,并向后兼容DVI 1.0規范。 IT66021FN具有深色功能（最高可達36位），保證了搞質量的未壓縮視頻內容的良好接受。

IT66021FN還支持所有符合HDMI 1.4b 3D規范的主要3D格式。

除了支持多種視頻輸出格式外，IT66021FN還可以接受和提供多達4個IS數字音頻輸出通道，采樣率可達192kHz,采樣內容可達24位，便于直接連接到行業標準的低成本音頻DACs。此外，還提供了S/PDIF輸出，以支持192kHz幀速率的壓縮音頻。

每臺IT66021FN預置一個獨特的HDCP秘鑰，符合HDCP 1.4標準，以提供高清晰度內容的安全傳輸。 IT66021FN的用戶不需要購買任何HDCP秘鑰或rom。

特性:

單路hdmi 1.4b輸入

速率：3.0Gbps（link時鐘頻率300MHz）

封裝：QFN76

溫度：-20°-70°

分辨率：1080p

輸出：RGB565/RGB666/RGB888

上機體驗

進去OBS進行設備選擇，輸出聲音的話是麥克風選項

成功采集Apple TV視頻，還需要在TV中設置分辨率調成1080P60幀
