簡介

不穩定的電源可能導致嚴重的系統問題，例如無源組件產生可聞噪聲、開關頻率意外抖動、負載瞬態事件期間輸出電壓極端振蕩，以及半導體開關故障等。盡管導致不穩定的原因各不相同，但在開關電源中，絕大多數不穩定問題都源于未調整的補償網絡。本文將提供指南幫助您確定電源不穩是否源于未調整的補償網絡，同時提供一些技巧來提高其穩定性。

瞬態響應：電源穩定性的度量

開關電源的瞬態性能有兩個主要標準：帶寬（BW）和相位裕量（PM）。BW越高瞬態響應越快；另一方面，PM越高穩定性也越好。要獲得良好的瞬態性能，就需要高BW和高PM。但是，BW和PM之間需要權衡，因為增加帶寬的技術通常會降低相位裕量，反之亦然。

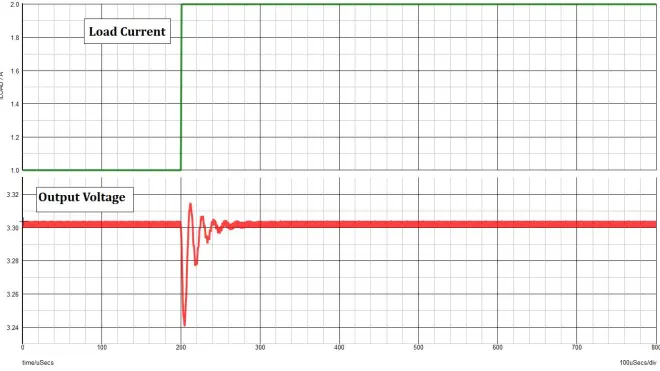

圖1顯示了具有高BW和低PM的電源的典型瞬態響應。在發生負載轉換時，輸出電壓會經歷幾次振蕩，然后穩定。測量負載轉換期間輸出電壓的振蕩次數是衡量電源穩定性的好方法。振蕩次數與PM直接相關，因此與電源穩定性也直接相關。

開關穩壓器中的補償網絡

開關穩壓器常用的補償網絡有兩種：II型和III型。II型補償網絡采用零極點集來實現所需的BW和PM。為進一步改善穩壓器的瞬態響應，我們采用III型補償網絡。III型補償網絡增加了一個額外的零極點集，這將有助于實現更高的BW和/或更高的PM。圖2顯示了III型補償網絡原理圖。

本文將說明如何使用簡單的技術來穩定不穩定的電源。注意，僅當不穩定源是未調整的補償網絡時，這里提到的技術才有效。

我們從補償網絡實現的角度出發，介紹兩種類型的開關穩壓器：具有外部補償網絡的開關穩壓器和具有內部補償網絡的開關穩壓器。圖3是這兩種電源類型典型應用電路的示例。

采用調節器來穩定不穩定的電源

如上所述，通過查看開關穩壓器對負載變化的瞬態響應，可以驗證其不穩定性。

圖1是一個不穩定電源的示例，當發生負載轉換時，電源的輸出電壓上出現了多次振蕩。圖4顯示了圖1電源的波特圖。在此示例中，BW為65kHz，而PM僅為16°。為獲得具有良好瞬態性能的電源，建議BW不超過開關頻率的10％，且PM大于60°。圖1電源的開關頻率為400kHz，帶寬限制為40kHz。

注意，在一些對噪聲敏感的應用中，帶寬必須進一步限制為小于開關頻率的5％。

從圖4中可以看到，相位曲線（紅色）已經下降后，幅度曲線（藍色）才達到0dB。要獲得適當?shù)腜M和良好的穩定性，必須在相位曲線開始下降之前出現幅度曲線的0dB點。

下面介紹的技術將能夠快速修復不穩定的開關電源，同時我們還提供一些方法檢查降低BW是否可以提高穩定性。如果穩定性隨BW的顯著降低而提高了，則可以確認不穩定的根源是未調整的補償網絡。

請注意，降低BW可以實現兩個目的來提高穩定性。首先，它會使控制回路變慢。較慢的控制回路可防止或限制輸出上的尖峰和/或振蕩。其次，降低BW可以增加PM，從而提高穩定性。

帶外部補償網絡的穩壓器

具有外部補償網絡的電源，其補償網絡位于COMP引腳處。在這種情況下，要快速查看輸出振蕩是否由未調整的補償網絡引起，可以在COMP引腳上接入一個大電容。該電容可以將一個低頻極點引入控制環路，從而極大地限制帶寬。電容越大，BW越低。圖5顯示了在COMP引腳上增加一個大電容的效果。該電容的典型范圍為100nF至1μF。
