一、導入Cad圖元丟失或者圖元不正確解決：

　　導入Cad的時候我們會遇到導入圖元丟失或者圖元不正確等情況，具體解決如下

　　01.天正畫圖時一定要導出t3格式，因?yàn)镽evit只識別t3版本

　　02.Cad畫圖時，最后一定要將圖元炸開，然后在框選圖元W寫塊保存

　　03.在以上兩者都解決不了時，這時將Cad文件拷貝到新建文件中進行保存

　　04.導入時我們一定要注意"單位"和"定位到視圖"以及"手動中心"，如下圖：

　　05.導入成功后，我們?nèi)绻枰淖僀ad顏色(線寬和線顏色以及線型)，可以在"可見性/圖元替換"中修改還可以"替換圖元"，如下圖：

　　07.最后如果我們不需要Cad中多余的圖層可以點擊"查詢"命令，選中圖層刪除即可，如下圖：

　　二、Revit插件鏈接CAD功能

　　建模助手的機電模塊 → 鏈接CAD

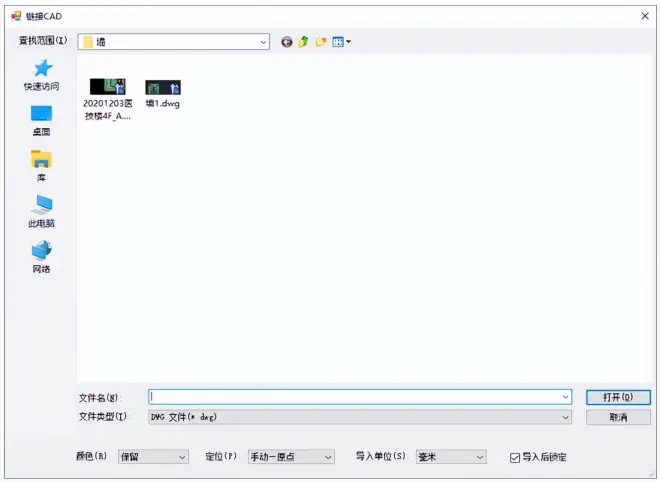

　　1.點擊【鏈接CAD】功能。

　　2.選擇需要的圖紙。

　　3.三項下拉框設置同Revit原生設置(帶記憶功能);

　　4.【導入后鎖定】導入CAD后，直接鎖定圖紙，建議在選擇【自動一中心到中心】或【手動一中心】使用。

　　建模助手還有機電，土建，出圖，綜合，有求必應，施工，族庫等等模塊，356/年全部都可以使用。
