深度剖析!MOS和IGBT究竟區別在哪?(二)
什么是IGBT?
IGBT (Insulated Gate Bipolar Transistor),絕緣柵雙極型晶體管,是由晶體三極管和MOS管組成的復合型半導體器件。
IGBT作為新型電子半導體器件,具有輸入阻抗高,電壓控制功耗低,控制電路簡單,耐高壓,承受電流大等特性,在各種電子電路中獲得極廣泛的應用。
IGBT的電路符號至今并未統一,畫原理圖時一般是借用三極管、MOS管的符號,這時可以從原理圖上標注的型號來判斷是IGBT還是MOS管。

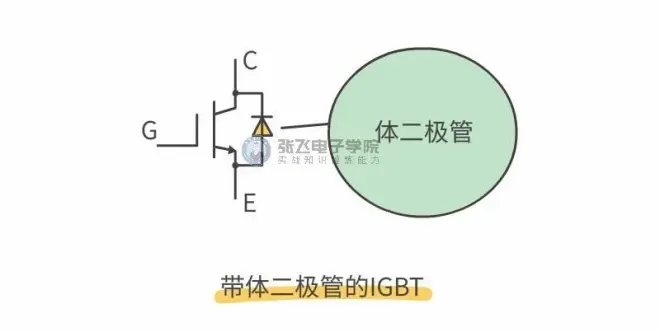

同時還要注意IGBT有沒有體二極管,圖上沒有標出并不表示一定沒有,除非官方資料有特別說明,否則這個二極管都是存在的。
IGBT內部的體二極管并非寄生的,而是為了保護IGBT脆弱的反向耐壓而特別設置的,又稱為FWD(續流二極管)。
判斷IGBT內部是否有體二極管也并不困難,可以用萬用表測量IGBT的C極和E極,如果IGBT是好的,C、E兩極測得電阻值無窮大,則說明IGBT沒有體二極管。
IGBT非常適合應用于如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。IGBT的理想等效電路如下圖所示,IGBT實際就是MOSFET和晶體管三極管的組合,MOSFET存在高壓時導通電阻高的缺點,但I(xiàn)GBT克服了這一缺點,在高壓時IGBT仍具有較低的導通電阻。
另外,相似功率容量的IGBT和MOSFET,IGBT的速度可能會慢于MOSFET,因?yàn)镮GBT存在關斷拖尾時間,由于IGBT關斷拖尾時間長,死區時間也要加長,從而會影響開關頻率。
選擇MOS管還是IGBT?
在電路中,選用MOS管作為功率開關管還是選擇IGBT管,這是工程師常遇到的問題,如果從系統的電壓、電流、切換功率等因素作為考慮,可以總結出以下幾點:
也可從下圖看出兩者使用的條件,陰影部分區域表示MOSFET和IGBT都可以選用,“?”表示當前工藝還無法達到的水平。
總的來說,MOSFET優點是高頻特性好,可以工作頻率可以達到幾百kHz、上MHz,缺點是導通電阻大在高壓大電流場合功耗較大;而IGBT在低頻及較大功率場合下表現卓越,其導通電阻小,耐壓高。
MOSFET應用于開關電源、鎮流器、高頻感應加熱、高頻逆變焊機、通信電源等等高頻電源領域;IGBT集中應用于焊機、逆變器、變頻器、電鍍電解電源、超音頻感應加熱等領域。
