GH140合金的金相圖譜

GH140合金是以W、Mo、Al、Ti固溶強(qiáng)化的Fe- Ni - Cr基板材高溫合金。適用于做在800 ~850℃以下工作的燃?xì)鉁u輪發(fā)動(dòng)機(jī)燃燒室和加力燃燒室零部件。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖1-6CHl3合金在800℃長期時(shí)效過程中析出相含量的變化

GH140化學(xué)成分

GH140合金板材的標(biāo)準(zhǔn)熱處理規(guī)范:1050 ~ 1080℃，10分（1.5毫米厚)，空冷;零部件成型焊接后，一般采用1080℃空冷處理。

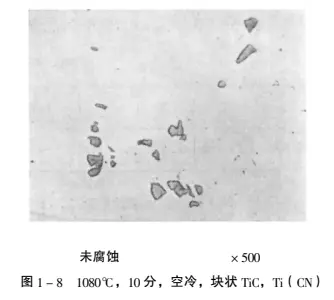

合金經(jīng)標(biāo)準(zhǔn)熱處理后的組織為奧氏體基體，含有少量一次碳（氮）化物和y'相，晶粒度為5~7級（圖1-7)。TiC、TiN和 Ti ( CN)呈塊狀（圖1-8 )，其總量約占合金重量的0.38 %。

合金經(jīng)長期時(shí)效后，析出y'、CrC、 Laves和。相。

y'相呈細(xì)小質(zhì)點(diǎn)彌散分布在基體中。在700℃時(shí)效60小時(shí)后，y'相的平均直徑約為170A(圖1 -9 );700℃時(shí)效200小時(shí)后，析出量約占合金重量的1.97%，其化學(xué)組成式近似為（ Nio., Feo.os 3.os ( Tio.6o Alo.Cro.17 )。

Cr23。主要分布于晶界，析出溫度為550 ~ 900℃，化學(xué)組成式近似為( Cro.6 Nio.zaFe .0, Mno.0s)C。經(jīng)550℃長期時(shí)效后，在晶界形成非常細(xì)小的鏈狀碳化物（圖1- 10);在700℃時(shí)效時(shí)，鏈狀碳化物長大(圖1 - 11)，局部成塊狀（圖1- 12);在800℃應(yīng)力或無應(yīng)力時(shí)效后，大部呈單獨(dú)的塊狀（圖1- 13 )。

Laves相為Fe,Mo型，在700℃長期時(shí)效后有微量析出，主要分布在晶內(nèi)，呈棒狀和塊狀（圖1-12、1- 13 )。

相為FeCr、FeMo型，在700 ~800℃長期時(shí)效后，在晶內(nèi)析出，呈針狀和塊狀（圖1-11 ~1-14 )。

合金在700℃和 800℃下長期時(shí)效過程中析出相數(shù)量的變化見圖1- 15、1- 16。
