關于貼片硅整流二極管M7，總是能收到客戶的各種問題：M7是什么二極管？M7二極管封裝尺寸是什么？絲印M7是什么二極管？M7和M1貼片二極管有什么區別？M7貼片二極管可以與什么型號的二極管通用？M7貼片二極管如何判斷好壞？M7二極管可以用什么代替？M7貼片二極管詳細參數……針對以上問題，二極管廠家東沃電子DOWOSEMI接下來為您詳細闡述有關M7貼片二極管的知識。

硅整流二極管是一種用于將交流電轉變?yōu)橹绷麟姷陌雽?dǎo)體器件，擊穿電壓高、反向漏電流小、高溫性能良好，主要用于各種電源整流電路中。硅整流二極管型號有很多：

1）M1-M7二極管，封裝形式SMA（DO-214AC），具體型號有：M1、M2、M3、M4、M5、M6、M7，對應的反向重復峰值電壓分別是50V、100V、200V、400V、600V、800V、1000V。

2）A1-A7二極管，封裝形式SOD-123FL，具體型號有：A1、A2、A3、A4、A5、A6、A7，對應的反向重復峰值電壓分別是50V、100V、200V、400V、600V、800V、1000V。

3）1N4001-1N4007*二極管，封裝形式DO-41，具體型號有：1N4001、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007、1N4007*，對應的反向重復峰值電壓分別是50V、100V、200V、400V、600V、800V、1000V、1200V。

……

選用硅整流二極管時，主要考慮的是最大整流電流、最大反向工作電流、截止頻率及反向恢復時間等參數。具體選用什么型號的硅整流二極管，建議在專業的技術指導下選型！

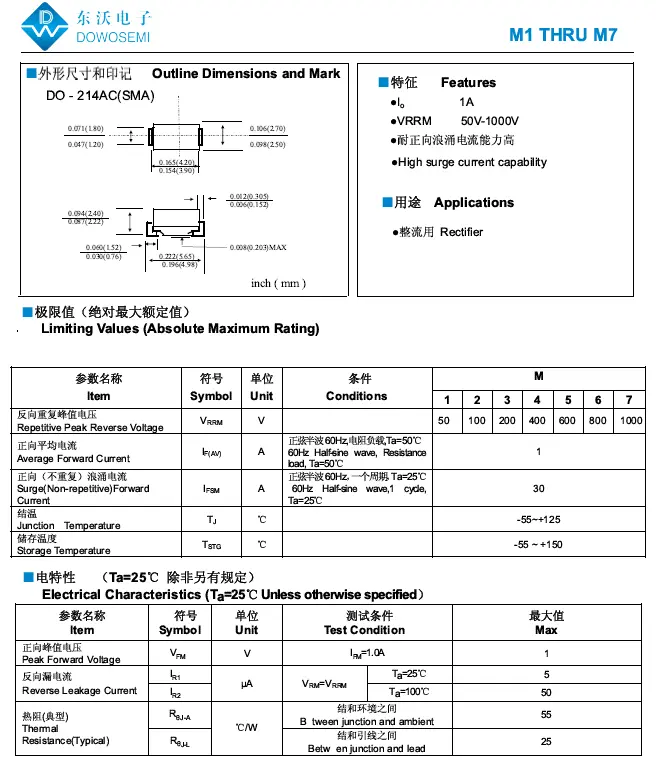

M7整流二極管參數詳情

M7是M1-M7系列二極管型號之一，有關具體參數如下：

封裝形式：DO-214AC（SMA）

正向平均電流：1A

反向重復峰值電壓：1000V

正向（不重復）浪涌電流：30A

正向峰值電壓：1V

反向漏電流：5uA、50uA

結溫：- 55°C to + 125°C

儲存溫度：- 55°C to + 150°C

符合ROHS指令要求

關于M7和M1、M2、M3、M4、M5、M6之間的區別，在于反向重復峰值電壓的不同，M7可以替代M1、M2、M3、M4、M5、M6。當然，也可以選用二極管1N4007、1N4007*、A7代替M7，在不考慮封裝的情況，它們之間可以相互通用。

來自山東青島客戶咨詢：M7貼片二極管正反向都有阻值，正常嗎？這個要看貼片二極管M7兩端測的阻值大小。如果正向阻值小，反向阻值非常大，說明不正常。正常的M7二極管，正向?qū)?，反向截止。關于貼片M7二極管的知識，就分享到這兒。采購M7整流二極管，上廠家東沃電子DOWOSEMI，免費送樣、廠家價格、現貨直供！更多詳細信息，可登入官網：www.dowosemi.cn
