球磨機所負載大多為繞線式異步電動機，所配水阻柜一般為繞線式電機水阻柜，對應型號為YRQ系列。

其工作原理為：在控制系統內并聯電液變阻器，在啟動過程中，將液態電阻串入電機轉子回路中中，實現限流，在啟動完成后將它短接。

電阻值的可變性是靠改變兩電極板之間的距離實現的，電機轉速隨著電阻值的減小平滑升高，借以維持或增加起動力矩，達到延時軟啟動的目的，并為短接時不產生電流沖擊準備條件。

球磨機專用水阻柜內主要電氣元件介紹

1、柜體:由角鋼和金屬薄板焊接而成，柜體內預留有電液箱固定位，電氣室固定位以及整套傳動機構的活動空間，并予留了柜體接地設施，整個裝置的進出線均采用下進下出方式。

?

2、電氣室:電氣室內安裝有各種用于在主機起動過程中參與控制保護的低壓電氣元件，門上安裝有指示登記表、操作開關、信號燈等，室的下部安裝的是二次外接端子排。

?

3、水阻箱:電液箱在柜內下部，箱內安裝有液體電阻起動（未定）、定極板。

在主機起動過程中正是通過控制改變他們之間的間距來實現軟起動的。箱內還設有液位過低、液溫過高等保護開關，在主機起動前一旦液面低于液位線，就有報警輸出，同時產生電氣聯鎖禁止起動。

在停機斷電的情況下方可通過加水孔（排潮孔）注入清水（自來水），直到液位過低報警消除即可。電液箱是本裝置的核心之一，只有在箱體完好、狀態（包括液溫、液位）輸出正常、動定極板位置適宜，本柜才能輸出? ? ? 允許起動信號，主機才能進行起動操作。

?

球磨機專用水阻柜中電解粉的配比

1、 配液用水：好是蒸餾水，也可用軟化水，低限度應是經過凈置后去掉沉淀物的生活用水，其量應比電阻箱內所需要的略，多出10～30％，電阻溶劑即電液粉，由基本按兩倍的需要提供。

2、 電阻溶劑即電阻粉，由生產廠商提供。

3、 液體起動電阻RO的確定： RO=0.577*U2e/I2e·KF·kt/kM 式中：U2e：電機轉子回路的開路電壓（V） I2e：電機轉子回路的額定電流（A） KF：電機功率容裕倍數。（KF =1.1-1.3,取1.2） kt：溫度倍數。(kt =1.1-1.3,取1.2) kM：起動轉矩倍數。(kM =1.1-1.3,取1.2) 根據實際情況，我們將上述公式進行簡化后： RO=0.7*U2e/I2e 式中：U2e：電機轉子回路的開路電壓（V） I2e：電機轉子回路的額定電流（A）

4、 電阻的配制：

① 先將動極板置于起動位置，將準備好的水注入到水箱規定位置的2/3左右，注意三格液位要基本相等。

② 將配制好的溶液注入水箱中；

③ 分別向液阻箱中加水至要求液位；

④ 扳動試驗按鈕，使極板上下運動二、三次，使箱內電阻液攪拌均勻；

⑤ 液體電阻的測量

將液體電阻的活動極板移到起動位置后，通過自耦變壓器給每相動靜極板之間通過50Hz電，電流從0開始逐漸正大至5A左右電流I（A），記下電流表A的讀數，并測量兩極之間壓降V（V），測液體電阻值為： R（Ω）= V（V）/ I（A）

測量電路如下：

⑥ 電阻的調整 如偏大應增大電阻液濃度，否則應降低其濃度，調節方法是用軟管抽出部，分溶液加水或電液粉（電解粉)。

?

球磨機專用水阻柜通電試車

1、 送起動柜控制電源，再次做起動柜動作試驗，若正常將“試驗”鈕旋到工作位置；

2、 模擬試車：

① 主電機一次柜一次回路不上電，只送一次柜和起動柜的控制電源。

② 當起動柜PLC發出允許起動信號后，按下一次柜合閘按鈕此時一次柜開關合閘，起動柜極板自上而下運行至下限位置時，短接接觸器吸合，PLC起動信號消失，并發出運行信號，表明起動及運行正常。

③ 按下一次柜分閘按鈕，一次柜開關分閘，外接接觸器斷開，PLC運行信號消失，極板自下而上運行，同時發出復位信號，當運行到上限位后，復位信號消失，發出允許起動信號，為下次起動做準備。

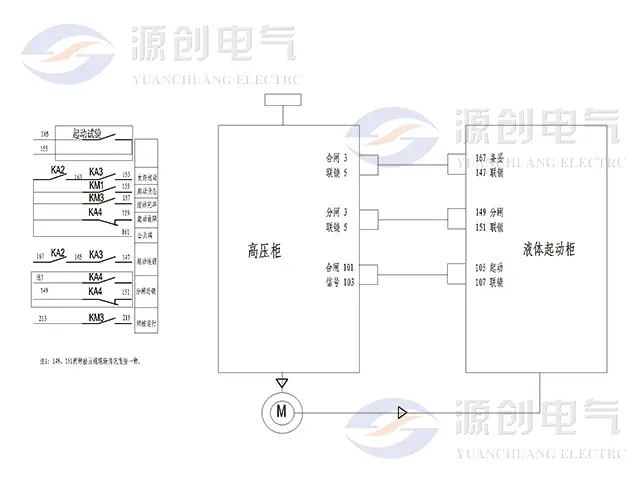

3、 聯鎖檢測：按模擬試車順序，檢測聯鎖信號是否正常。檢測至高壓開關柜水阻驅動、分閘聯鎖信號、至DCS系統允許起動、備妥，起動完畢，故障報警信號是否正常。

4、 負荷試車：

① 送上一次回路電源及一次柜、起動柜控制電源。

② 按模擬試車的順序起動，觀察起動電流是否在規定的范圍以內。若起動電流開始過大，說明電阻配小了，此時應降低電阻液濃度，方法是從水箱中抽出部分液體，同時加入等量的清水，攪勻后重新試車。

若起動電流開始過小，接觸器短接時又沖擊過大，說明電阻配得過大了，應減小，此時應增加電阻液濃度，方法是抽出部分液體加入適量的電液粉，注意一次不要加得太多，充分溶解注入水箱，經過調節直到起動電流正常為止。
