我們先來看看斷路器1P、2P、3P、4P它們分別是什么？

相關概念

通常我們所說的1P斷路器是指帶1個保護極的斷路器；同理，2P斷路器是指帶2個保護極的斷路器，以此類推....

除了1P、2P、3P、4P斷路器以外，還有1P+N漏電斷路器、3P+N漏電斷路器。具體如圖所示

??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

它們的區別及應用

首先，它們最簡單的區別就是：1P斷路器它只可以單獨斷開一條線路，2P斷路器它可以同時斷開兩條線路，3P斷路器它可以同時斷開三條線路。由此可以推斷它們的應用：

1P斷路器常用于只需要斷開一根火線的場合

比如用1P斷路器來控制照明回路的火線。

2P斷路器常用于需要同時斷開兩根線的場合

比如單相220V插座、單相380V焊機等。

3P斷路器常用于需要同時斷開三根線的場合。因?yàn)榈鼐€不需要經過開關，所以3P斷路器主要用于三相用電設備。

比如三相電機、三相焊機、三相烤爐等。

4P斷路器常用于需要同時斷開四根線的場合，主要用于低壓配電線路。

比如樓層總開關、車間總開關、三相五線用電設備總開關等。

進階用法

我們?cè)賮?lái)說說1P+N及3P+N斷路器。

1P+N斷路器：它可以接通和斷開火線、不能斷開零線。有些型號可以同時斷開火線和零線，但只有火線具有過載及短路保護，零線沒有過載和短路保護。

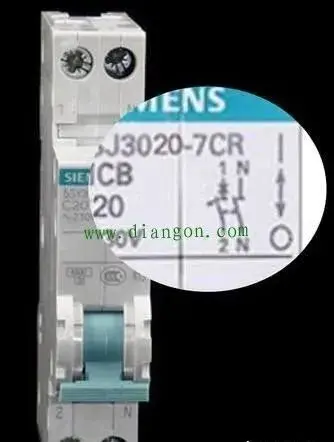

如上圖所示，這是一個1P+N的實物圖。從斷路器上面的符號可以看出，該斷路器1-2端子之間畫了一個“×”和“-”，而N端子之間僅有一個“-”，這說明N端子僅具有隔離（斷開）功能，沒有過載及短路保護。

我們?cè)倏纯?P斷路器，它又是怎么樣的？

? ?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

從斷路器上面的符號可以看出，該斷路器1-2和3-4端子之間都畫了一個“×”和“-”，說明它們都具有過載及短路保護。

現在1P+N和2P的區別知道了，那在用法上有什么不一樣呢？

對于家庭配電來講，它們并沒有什么本質上的區別。但是如果進線零火線接反（即把火線L接到1P+N的N極上，把零線接到1P+N的P極上），當線路發生接地故障時，1P+N斷路器不會跳閘，而2P斷路器會跳閘。

對于工業單相380V線路來講，它們?cè)谟梅ㄉ暇陀泻艽蟮牟顒e。

如下圖所示，1P+N斷路器用于單相380V線路時，如果接N極的火線L2發生接地故障，由于N極沒有短路及過載保護，所以它是不會跳閘的。如果2P斷路器用于單相380V線路時，不管那個火線發生接地故障，它都會跳閘。

總結：對于家庭插座而言，只有零火線不接反，1P+N漏電斷路器和2P漏電斷路器它們并沒什么區別。對于工業單相380V用電設備而言，必須采用2P斷路器。
