簡要介紹

? ? ? ?盼望著盼望著，AtomX CAST終于要來了，不僅如此，Ninja V也及時的推出了10.7.1中文固件，最大亮點想必有些小伙伴也猜到了：增加了對AtomX CAST切換模塊的支持，為Ninja V提供多達4路HDMI高清同步錄制和切換功能，最高幀率支持60幀。Ninja V+的適配固件將會在測試完成后盡快發布。

新增功能

? ? ? ?1.界面更新，新增模式選擇

? ? ? ?Ninja V在更新了AtomOS 10.7.1中文固件后，調整了輸入模式的選擇，新增加了模式選擇，提供三種不同的使用模式，用戶在使用過程中，可以通過點擊頂部菜單欄，然后在如上圖所示的“源”選項卡中選擇信號輸入源：

? ? ? ?（1）HDMI

? ? ? ?Ninja V在單獨使用（不連接任何AtomX擴展模塊）時，可以選擇HDMI模式，從Ninja V機身左側HDMI輸入接口獲得信號，最高支持4K DCI 60p視頻信號或5.9K 30p的RAW視頻信號。

? ? ? ?（2）AtomX SDI

? ? ? ?在安裝了AtomX SDI擴展模塊后，可以選擇此模式來切換到SDI輸入。最高支持12G-SDI輸入的4K 60p視頻信號或者與HDMI雙向轉換，或SDI RAW視頻信號（要是用此功能需要先激活SDI RAW授權）。

? ? ? ?（3）AtomX CAST

? ? ? ?在安裝了AtomX CAST模塊后，可以選擇此模式進入4路錄制和切換模式，CAST上的每個HDMI輸入接口均最高支持1080 60p，同時還支持作為一路虛擬攝像機信號通過USB-C與電腦連接輸出，可以接入宜播，配合其他視頻信號進行多機位直播，也可以接入直播伴侶等軟件，直接進行直播。另外Ninja V機身上的HDMI輸出接口可以作為PVW或者PGM或者四分屏輸 出。

? ? ? ?需要注意的是：在此模式下，Ninja V機身的HDMI輸入接口將被禁用，同時也不支持HDMI RAW視頻信號輸入。

? ? ? ?特別提醒：在10.7.1固件升級后，Ninja V將默認使用上述的HDMI模式。

? ? ? ?2. AtomX CAST模塊功能解析

? ? ? ?在Ninja V升級AtomOS 10.7.1中文固件后，使用AtomX CAST擴展模塊時，可以支持以下功能：

? ? ? ?（1）4路HDMI輸入

? ? ? ?4路HDMI信號同時輸入，最高支持1080p 60（不支持RAW視頻信號輸入）；

? ? ? ?通過Ninja V觸摸屏來進行設置和快速切換信號；

? ? ? ?（2）觸屏與按鍵自由選擇

? ? ? ?AtomX CAST擴展模塊的接入，給用戶的使用方式更多選擇，用戶可以通過Ninja V的觸控屏幕或者AtomX CAST擴展模塊自由選擇多機位畫面和音頻設置的方式，多機位快速切換的控制同樣也是可以自由選擇。

? ? ? ?（3）4個可指定功能的背光快捷鍵

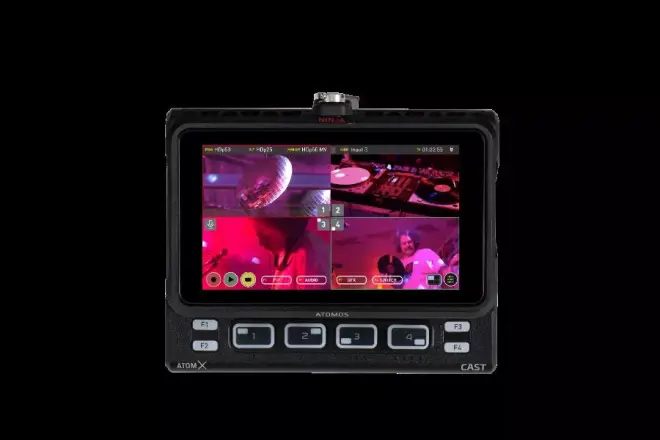

? ? ? ?在AtomX CAST擴展模塊的按鍵區域，中間部分是對應Ninja V屏幕上四分屏的“1、2、3、4”四個按鍵。在這四個按鍵的左右兩側，則是分別豎向排列著“F1、F2”和“F3、F4”四個功能快捷鍵，具體功能如下：

? ? ? ?F1：畫中畫，按此鍵可快速開啟畫中畫功能。點亮F1按鈕，在Ninja V屏幕上點擊右下角的控制按鈕可以選擇畫中畫的預設位置、大小和透明度等參數；指向監視器上四分屏的四個按鍵，哪個按鍵呈現為黃色，則代表其對應的分屏被設置為畫中畫。

? ? ? ?F2：音頻。設置選擇不同的HDMI嵌入音頻作為PGM的音頻來源，或者切換為音頻跟隨模式，該按鍵的點亮狀態為紅色。

? ? ? ?該功能下，可選的音頻輸入模式有三種：HDMI音頻輸入：選擇一路信號為畫面主音時，切換其他畫面，音軌不變；MIC/LINE：專業音頻輸入口，切換畫面時，音軌始終不變；音頻跟隨：切換哪個畫面，音頻選擇對應畫面的聲音，選擇此模時，MIC/LINE模式不可使用。通過HDMI或MIC/LINE輸入的音頻，每路信號最高支持雙通道立體聲，不支持多與于兩通道的音頻輸入。

? ? ? ?F3：疊層。在菜單中設置好疊層后，可以按此鍵快速切換不同的疊層，點一次來顯示為PVW從Ninja V的HDMI輸出接口輸出（此時顯示綠色），或者長按此鍵來將疊層畫面分配給輸入源1——4任一畫面（此時按鍵顯示紅色）。

? ? ? ?疊層可以從SSD硬盤中加載自定義的圖形畫面，需要注意的是，AtomX CAST的疊層僅支持PNG格式的圖像，最高可以存儲8個不大于1M且分辨率不高于1920×1080分辨率的圖像文件。

? ? ? ?F4：切換模式。此按鍵用于設置切換模式。設置為單擊切換模式時為紅色，設置為雙擊切換時為綠色。

? ? ? ?這里小編和大家說一下PVW與PGM的區別：在雙擊切換模式下，選擇PVW，Ninja V的HDMI輸出視頻畫面，單擊后可以監看預切的畫面；在雙擊切換模式下，選擇PGM，Ninja V的HDMI輸出視頻畫面，單擊后不能監看預切的畫面。

? ? ? ?（4）UVC免驅動電腦識別

? ? ? ?通過USB-C連接至Mac/PC電腦時，可以被電腦自動識別為UVC設備，適配所有主流視頻會議和網絡直播軟件。

? ? ? ?（5）ProRes錄制PGM純凈視頻信號

? ? ? ?PGM信號可以錄制為未加載疊層的純凈畫面，并編碼為高質量的ProRes視頻編碼，便于后期制作。

注意事項與限制

? ? ? ?1. 注意事項

? ? ? ?如果想錄制帶有疊層或PIP畫面的PGM信號，請使用另外的一臺監視器記錄儀來錄制CAST輸出的PGM信號，或者使用電腦的錄制軟件（如OSB）來錄制USB-C輸出的視頻。

? ? ? ?我們建議使用兩臺額外的監視設備來同步監看PGM和PVW信號。通過連接Ninja V機身的HDMI輸出獲取PVW信號（可在菜單中設置）并連接CAST的HDMI輸出來獲得PGM信號。

? ? ? ?在連接USB-C至電腦時，須點按Ninja V屏幕右上角的直播圖標激活USB-C輸出功能。當此功能激活時，CAST的PGM輸出幀率和項目幀率調整將被鎖定暫時無法更改。

? ? ? ?長時間直播時，我們建議為攝影機或者其他信號設備使用直流供電。

? ? ? ?2. AtomX CAST已知的限制

? ? ? ?暫不支持1080隔行信號；

? ? ? ?疊層畫面和PIP畫面不會被錄制在PGM視頻中；

? ? ? ?疊層畫面和PIP畫面暫時只能通過PGM/PVW輸出給其他顯示設備看到，暫時無法在Ninja V機身屏幕上看到；

? ? ? ?USB-C至電腦時，最高幀率為HD 30p；項目幀率大于30p的將無法輸出，因此50p會自動變換為25p，60p自動變換為30p輸出；

? ? ? ?通過HDMI或Mic/Line輸入的音頻，每路信號最高只支持雙通道立體聲，不支持多于兩通道的音頻輸入；

? ? ? ?僅支持PNG格式圖片作為疊層圖片，且文件尺寸不大于1MB，分辨率不高于1920x1080；

? ? ? ?當已連接的輸入信號的分辨率和幀率發生改變時，該輸入的顯示可能會黑屏，也可能需要重新插拔該路HDMI線纜來使NInja V重新識別信號；

? ? ? ?使用HD 59.94p信號時，CAST上的HDMI輸出可能會有音頻問題；

? ? ? ?在不同操作模式之間切換時，HDMI輸出信號可能會短暫地顯示之前的內容；

? ? ? ?當項目幀率設置為HD 50p并開啟幀率轉換功能時，某些電視可能不兼容轉為的25p信號；

? ? ? ?僅支持通過Ninja V機身上的耳機監聽接口監聽PGM音頻。

? ? ? ?3. Ninja V的已知限制

? ? ? ?某些罕見情況下，底部最小波形圖模式可能顯示不正常；

? ? ? ?H.265 MQ和LQ在錄制4K/60P文件使用不可用，請選擇HQ格式。如果想錄制MQ或LQ格式，請選擇不同的幀率或分辨率；

? ? ? ?以下GH5S的視頻信號不被Ninja V的ProRes、DNx和H.265支持：

? ? ? ? ? ? C4K 8bit 150M p60，

? ? ? ? ? ? C4K 8bit 150M p50，

? ? ? ? ? ? 4K 8bit 150M p50。

? ? ? ? ? ? 以上格式會在未來的固件更新中支持。如果你想記錄以上格式，請在機身上選擇10bit模式來使用；

? ? ? ?在某些情況下，使用OM-D EM1 MKIII輸出RAW信號給Ninja V時，在回放和記錄模式間切換時，Ninja V可能無法鎖定信號，需要重新插拔線纜；

? ? ? ?與A7S3或者OM-D E-M1 MKIII連接時，當信號意外斷開時并重新連接時，Ninja V可能不會自動恢復錄制，需要手動重新開始錄制；

? ? ? ?非RAW雙鏈路信號不能在ProRes RAW模式下被監看。如果想記錄非RAW雙鏈路信號，請選擇ProRes或DNx格式；

? ? ? ?在某些情況下，來自于Varicam LT的雙鏈路信號切換到單鏈路信號，可能無法鎖定信號。如果此現象發生，請重啟Ninja V；

? ? ? ?如果Ninja V的HDMI兼容選項被選擇的同時切換了輸入源，請確保在連接新機器之前重啟Ninja V。

固件更新指引

? ? ? ?1.固件下載地址為：

? ? ? ?雷特世創：http://bbs.ivideostar.com/resource.php?mod=view&rid=324

? ? ? ?2.在Ninja V上更新10.7.1固件后，在連接AtomX CAST模塊時，它也會得到更新。為簡單起見，小編建議您遵循以下更新程序：

? ? ? ?將下載好的固件解壓縮，并拷貝至Ninja V所使用的固態硬盤中，確保ATOMNJV.FW文件放置在硬盤根目錄中；

? ? ? ?按照AtomX CAST模塊說明書的指引，將Ninja V連接到AtomX CAST模塊上；

? ? ? ?在關機狀態下，將硬盤插入Ninja V機身，確保供電充足，建議您使用附贈的交流電源適配器進行供電；

? ? ? ?短按Ninja V電源即可開機并進行自動升級，升級完成后Ninja V將會自動關機，再次短按電源鍵即可開機；

? ? ? ?短按電源按鈕打開AtomX CAST模塊，Ninja V固件更新之后，也會更新 AtomX CAST模塊；

? ? ? ?完成后，Ninja V將自動返回用戶界面，Ninja V與AtomX CAST模塊固件更新完成。

? ? ? ?以上便是本次Ninja V固件更新與AtomX CAST模塊功能揭秘的基本情況，很多小伙伴很久之前就私信小編詢問AtomX CAST模塊的信息。小伙伴們不要著急，十一之后，雷特世創將推出AtomX CAST模塊的測試視頻，以及小伙伴們期待已久的產品售賣信息。關注我，及時看更新哦！
