相信不少上了硬件老玩家對利民這一散熱品牌并不陌生，從旗艦性能的銀箭雙塔到主流層面經典輩出的True Spirit風靈系列在當年都得到不少玩家認可，而最近管家入手了來自利民的TS120 VER.B plus，鍍鎳+回流焊以及動平衡校準風扇頗有內味，讓我們一起來看看它的表現吧。

產品開箱

相對高端系列的彩包，利民風靈TS120 VER.B plus（下文簡稱TS120 plus）采用和早前TA系列一樣的環保牛皮紙包裝，給管家第一印象是風格非常低調內斂。

包裝正面

支持市面主流平臺

包裝背面

TL-C12 PRO風扇規格參數

散熱器主體規格參數

中國制造

打開內包

和產品低調的外包不同，TS120 plus的內包使用了全范圍的防震棉包裹，相對同期較為豪華，能有效減少散熱產品在運輸過程中碰撞帶來的變形問題。

2x風扇+配件包+散熱主體

扣具一覽

在附件方面，TS120 plus的附件是頗為豐富，除了散熱主體和風扇外，在多平臺扣具方面，包含115X平臺金屬背板壓力扣具、2011/2066平臺扣具以及AM4平臺扣具，基本覆蓋目前市售主流平臺；其他附件中還包含TF7 2g硅脂一支，4PIN一分二轉接線，以及橡膠防震墊，滿足散熱玩家的裝機需求。

產品細節

在散熱器主體主體方面，TS120 plus是一款5熱管單塔散熱器，本身使用了鍍鎳+焊接銅底+回流焊設計，相對于其他使用穿fin工藝的散熱器來說，在熱管和散熱片之間使用回流焊技術在生產成本上相對更高，在工藝成熟的前提下個體差異更小，導熱表現更穩定一點。

散熱器正面

散熱器主體尺寸為158mm x 120mm x 48mm，使用了55片鋁制散熱片，散熱片厚度為0.4mm，散熱片間距為1.6mm，總計散熱面積為5300平方厘米，官方宣稱能達225W TPC解熱能力。

散熱片特寫

散熱器頂部

焊孔細節

再來一張

風扇扣具安裝凹槽

TS120 plus選擇在散熱器主體左右兩側進行加固，雙重扣fin+壓fin的做法能有效固定散熱片，而由于封閉散熱器兩側，散熱器的風道特性會相對明顯一些。

側面使用雙重扣fin+壓fin加固

散熱片排布工整

在熱管方面，5 x6mm熱管都做了鍍鎳處理，減少熱管在日常使用中因?yàn)檠趸瘞淼男阅軗p失，同時也避免了因氧化帶來的銅管表面發黑等外觀上問題。

熱管鍍鎳處理

散熱底座使用焊接工藝

在底座方面，TS120 plus使用了鍍鎳純銅底座+焊接工藝+鏡面處理設計，散熱底座的熱管和銅底之間處理得較為干凈，而在底座扣具方面，TS120 plus使用了帶彈簧的壓力扣具，有助于散熱器能壓緊處理器。

鍍鎳純銅鏡面底座

帶彈簧的壓力扣具設計

來個細節

一閃一閃亮晶晶

之前有讀者問過TS120散熱器主體熱管的回流焊問題，對散熱器上熱管和散熱片之間的回流焊細節比較關心，所以管家特意補拍了幾張回流焊的特寫給大家參考。平心而論吧，管家覺得TS120 plus的回流焊做得不錯，放在這個價位算是業界良心的了。

回流焊細節特寫A

回流焊細節特寫B(tài)

回流焊細節特寫C

TS120 plus標配兩把TL-C12 PRO 12CM風扇，該型號風扇引入工業風扇理念進行設計，風扇本身采用S-FDB軸承，并以點膠方式進行二次動平衡校準，在軸承噪聲方面表現有所改善；風扇扇葉部分為常規9葉扇設計，本身支持4針PWM溫控，風扇最大轉速1850RPM，框體四角附有8個可拆卸橡膠減震墊，整體規格來說是可圈可點的。

TL-C12 PRO 12CM風扇

可拆卸橡膠防震墊

內框?yàn)镻BT材質

二次校準動平衡風扇

扇葉特寫

采用S-FDB軸承

4針PWM溫控

需要注意的是，按照TS120 plus說明書的提示，散熱器尾部抽風風扇需安裝附贈減震墊，管家認為這種設計是有一定合理性的，因?yàn)轱L(fēng)扇在進風區間帶明顯障礙物的話會直接影響效率，略微增加風扇前方進風區間對散熱會有所改善。

抽風風扇需自行貼上貼上附贈減震墊

來個特寫吧~

附贈的散熱硅脂是同樣來自利民的TF7，相較于其他散熱器附贈的導熱膏，TF7擁有12.8W/m-k的導熱系數，而且容量還有2g，真可謂業界良心。

附贈的TF7散熱硅脂

2克

導熱系數為12.8W/m-k

大概就這樣

實際性能測試

這次測試中，測試平臺部分使用來自英特爾9代平臺的9900K ES+MSI Z390 CARBON并超頻至全核4.7G，RING倍頻為4.3G（又稱cache緩存），電壓為1.25V，防掉壓設置等級為03，同時內存XMP超頻至4000MHz CL19，VCCSA/VCCIO電壓為1.25v，測試系統為WIN10 2004，測試環境為廣東室內+空調24度。

還是那個大火爐9900K ES

4.7G核心+4.3G RING+4000Mhz內存

核心電壓+VCCSA+VCCIO電壓均為1.25v

CPU特征部分設置

首先管家使用來自AIDA64軟件進行單鉤FPU溫度測試，經過10分鐘負載后我們可以看到CPU穩定在90度附近，CPU全核心仍然保持在4.7G滿頻狀態，并沒有發生過熱降頻，值得一提的是，管家手上的9900K ES體質較差，如果是零售版的表現會相對更好一些。

單鉤FPU測試10分鐘穩定在90度

FPU滿載過程中最高溫度為91度

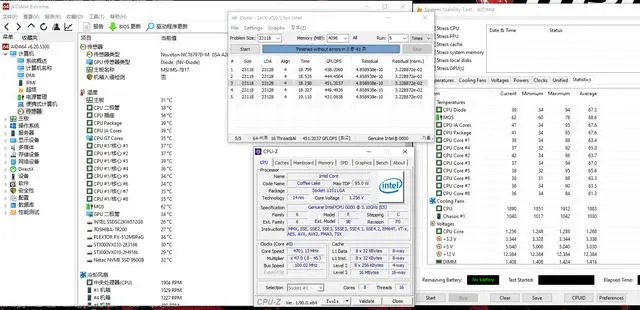

而跑linx0.95浮點壓力測試程序的時候，此時CPU核心最高溫度讀數為95度，考慮到linx浮點負載溫度幾乎在日常使用中不會出現，可以視為一個短周期高負載臨界值了。

Linx0.95滿載下核心溫度讀數最高95度

為了讓測試數據符合常規游戲玩家使用的狀態，通過勾選常規CPU負載選項并烤機10分鐘，此時CPU溫度讀數僅為65度，溫度表現更加合理一些。

常規CPU滿載10分鐘溫度為65度

總結：高性能單塔散熱中的良心之選

在本次測試中，利民風靈TS120 VER.B plus的表現是相當不錯的，從規格上來說，5熱管回流焊+焊接銅底+鍍鎳保證了散熱器的散熱性能和壽命，實測中應對全核4.7G的9900K ES表現還算不錯；而單塔設計搭配新版壓力扣具，在內存兼容性以及拆裝便利程度上都可圈可點；而原配的TL-C12 PRO風扇搭載了S-FDB軸承以及動平衡二次校準，在可靠性和噪聲表現上都有一定優勢。硬要雞蛋里面挑骨頭的話，頂部那片散熱片做個黑化處理就更好，提升顏值同時減少氧化痕跡。

管家認為利民風靈TS120 VER.B plus是一款注重性能表現和工藝技術的單塔散熱器，同時本身定價亦擁有相當?shù)男詢r(jià)比，適合對內存兼容性和散熱性能都有要求的硬件玩家選擇。
