為什么要進行無功補償？無功補償?shù)脑?、形式是什么？安科?顧語歡

一、為什么要進行無功補償

? ? ? ?無功功率不是無用功率，在交流供電系統中，電感和電容都是必不可少的負載，如電動機、變壓器等鐵磁性負載，如果沒有感性無功的勵磁，設備無法正常工作，比如定距離送電的線路本身，就是容性負載，只要是送電當中就會相當于電容器在工作。那么也就是說在交流供電系統中，無功的存在對功率的傳輸和交換有著巨大意義，不可缺少，或者說離開無功功率的交換系統就不能正常工作。

? ? ? ?那么，大量的無功由哪里來？系統中眾多的無功負載，尤其是感性無功負載，正常來講，這些負載所吸收的無功功率是由發電廠提供的，也就是說發電機在工作時就會向系統釋放有功電能，同時對感性負載提供相應的無功電能。發電機運行時需要要保持適當?shù)臒o功輸出，如果沒有無功輸出就會對發電系統造成破壞性的影響,也就是說保護系統的無功平衡至關重要。

? ? ? ?當系統中無功功率需求增加時，如果不在系統人為地安裝無功補償裝置，發電廠要通過調相的方式來加大無功功率輸出，由于發電機的容量是有限的，那么就勢必要減少有功功率的輸出量，也就是降低發電機的輸出能力，為滿足用電的要求，發電機、供電線路和變壓器的容量需增加，這樣不僅增加供電投資、降低設備利用率，也將增加線路損耗。

? ? ? ?為了降低發電廠的無功供給壓力，我們在供電系統中感性負載消耗較大的點投入相應的電容器來為感性負載提供無功功率，這樣就減輕了發電廠的無功供給壓力。用戶應在提高用電自然功率因數的基礎上，設計和裝設無功補償裝置，并做到隨其負荷和電壓變動及時投入或切除，防止無功倒送。同時將用戶的功率因數達到相應的標準，以避免供電部門加收力率電費。因此，無論對供電部門還是用電部門，對無功功率進行自動補償以提高功率因數，防止無功倒送，對節約電能、提高運行質量都具有非常重要的意義。

二、無功補償?shù)脑硎鞘裁?/p>

? ? ? ?1、從吸收功率和釋放功率角度分析

? ? ? ?一般在系統中所說的無功負載大部分是感性無功負載，把具有容性功率負荷的裝置與感性功率負荷并聯接在同一電路，當感性無功負載吸收功率時，容性負載釋放功率，而感性負載釋放功率時，容性負荷卻在吸收功率，功率在容性負載和感性負載之間交換，這樣容性負載所吸收的無功功率可以從感性負荷裝置輸出的無功功率中得到補償，無功功率就地平衡掉，以降低線路損失，提高帶載能力，降低電壓損失及緩和發電廠的供電壓力，這就是無功補償?shù)幕驹怼?/p>

? ? ? ?2、從相位（感性/容性）角度分析

? ? ? ?純電感負載中電流IL滯后電壓90°，其功率稱為感性無功功率；而純電容負載中電流Ic則超前電壓90°，其功率稱為容性無功功率。

? ? ? ?電容中的電流與電感中的電流相位相差180°,可以相互抵消。電力系統中的負載大部分是感性負載，因此總電流I將滯后電壓一個角度Φ1,如果將并聯電容器與負載并聯，這時I′＝I+IC,電容器的電流將抵消一部分電感電流，從而使總電流從I降低到I′，相位角由Φ1減少為Φ2,可以提高功率因數，無功就地得到治理。

三、無功補償?shù)男问接心男?/p>

? ? ? ?廣義上講，無功補償?shù)男问椒N類較多，比如：

? ? ? ?按照補償并網點PCC點電壓等級不同，可分為高壓補償、中壓補償、低壓補償；

? ? ? ?按照補償點在輸配電系統中的位置不同，可分為設備側就地補償、區域局部補償、變電所集中補償；

? ? ? ?按照補償設備類型，可分為投切電容器補償（FC補償）、機械旋轉類補償（如：同步調相機、同步發電機、同步電動機）、靜止類無功補償（靜止無功補償器：晶閘管投切電容TSC、晶閘管控制電抗器TCR、磁控電抗器MCR；靜止同步補償器STATCOM；靜止無功發生器SVG）、復合類無功補償（FC+TCR、FC+MCR、FC+STATCOM）等。

3.1 按照補償位置區分的補償形式

? ? ? ?接下來主要針對低壓0.4KV系統補償點位置不同，無功補償?shù)男问阶鰝€(gè)簡單介紹。

? ? ? ?1、設備側就地補償

? ? ? ?設備側就地補償就是對單臺用電設備所需的無功就近補償?shù)霓k法，把電容器直接接到單臺用電設備的同一個電氣回路，用同一臺開關控制，同時投運或斷開。這種補償方法的效果較好，電容器靠近用電設備，就地平衡無功電流，可避免無負荷時的過補償，使供電質量得到保證。這種補償方式常用于高低壓電動機等用電設備。但這種補償方式在用戶設備非連續運轉時，電容器利用率低，不能充分發揮其補償效益。

? ? ? ?2、區域局部補償

? ? ? ?區域局部補償是將電容器分組安裝在車間配電室或變電所各分路的出線上，它可以根據系統負荷的變化投入或切除電容器組，補償效果也比較好，但造價相對較高。

? ? ? ?3、變電所集中補償

? ? ? ?變電所集中補償是所有電容器組集中安裝在變電所的一次或二次側的母線上。這種補償方式安裝簡單，運行可靠，可以集中補償?shù)蛪?.4KV系統的無功功率，對于變壓器原邊（一般是10KV計量點）功率因數的提升有比較直接的效果，這類補償方式是當前采用廣泛，性價比相對比較高的方案。

3.2 按照補償設備類型區分的補償形式

? ? ? ?按照補償設備類型細分的設備就非常多了，一般都是按照現場實際運行設備類型，各個補償設備運行都各有利弊，在本文中我們主要針對市場上0.4KV配電系統中應用廣泛的兩類產品——投切電容器補償（FC補償）和靜止無功發生器（SVG補償），在此給大家做個簡單的介紹。

? ? ? ?1、投切電容器補償（FC補償）

? ? ? ?投切電容器補償也就是傳統的并聯電容器補償方式，他的原理是通過增加容性無功補償負載的感性無功需求，提升負載電壓的穩定性，提高功率因數。

? ? ? ?由于早期并聯電容器的投切是通過接觸器來實現，接觸器動作時間都是秒級，所以它的致命缺點是：合閘涌流大，嚴重的情況下可以達到補償電容器額定電流的50-100倍，會產生較大的弧光，造成電容器和接觸器的損壞。根據現場負載實際運行情況，市場上逐漸出現同步開關、復合開關、晶閘管開關等替代接觸器的方案，在電壓過零點合閘、電流過零點切斷方面有了很大的提升，大大降低了投切涌流導致的設備損壞。

? ? ? ?為了投切控制智能化、采集系統數據多元化、保護功能多樣化、安裝維護簡單化，近些年又衍生出了另一類投切電容器補償——智能電容，相比于傳統的電容補償，它具有多項技術功能是傳統電容器無法實現的。另外，隨著負載設備電力電子化，配電系統諧波影響不容忽視，尤其對電容的影響，所以針對諧波的影響，F(xiàn)C補償也做了很多相關改進，比如提出串抗率的概念，什么情況下用6%、7%的串抗率？什么情況下用13%、14%的串抗率？這部分內容后期做專題進一步講解。

? ? ? ?2、靜止無功發生器（SVG補償）

? ? ? ?靜止無功發生器是一種用于補償無功的新型電力電子裝置，它能對大小變化的無功以及負序進行快速和連續的補償，其應用可克服FC補償器等傳統的無功補償器響應速度慢、補償效果不能合理控制、容易與電網發生并聯諧振和投切震蕩等缺點。

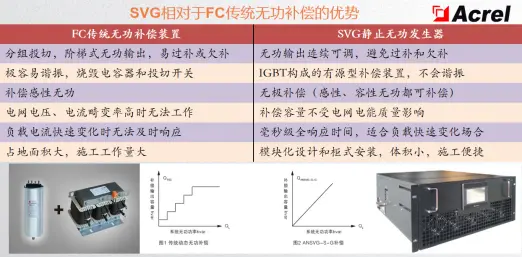

? ? ? ?相比于FC補償大的三點優勢在于：

? ? ? ?①線性補償無功功率，補償階梯小于1KVar；

? ? ? ?②無木及性補償，既可以輸出容性無功，也可以輸出感性無功；

? ? ? ?③響應時間快，全響應時間小于5ms。
