暖通潔凈設計|潔凈空調負荷、風量、潔凈度的設計和計算

2023-06-01 17:30 作者:七彩課程負責-侯老師 0人讀過 | 我要投稿

潔凈室的設計計算

潔凈室的設計計算包括空調負荷計算，風量計算，潔凈度校核計算等內容。

空調負荷計算

潔凈室的空調負荷包括復季冷負荷與冬季熱負荷。有人認為計算方法與一般空調負荷的計算方法相同。其實，潔凈室的負荷計算與一般空調的負荷計算有許多區別。對于許多材料中推薦的負荷估算指標，不知道這些估算指標的詳細來源，在工程實踐中發現這些估算指標比實際負荷大很多。對于一些沒有經驗的設計人員，也許會受到估算指標的影響而不相信自己的計算數據，進而加大安全裕量，或者干脆套用估算指標，這是非常有害的。在前幾年GMP認證后，許多制藥企業感嘆凈化空調系統能耗太大而用不起。難道是凈化空調系統的錯誤嗎？有學者發現，無論是冷負荷還是送風量都是層層加碼，導致機組、水泵、風機等容量偏大很多。凈化空調比一般空調的能耗大是肯定的，但應大的有依據。當前，對凈化空調的節能設計迫在眉睫。

在調研中發現，有不少空調用戶在最熱月，實際用冷量是設計冷量的1/2 ~ 3/5。若把這樣的設計作為估算冷負荷指標的統計源，其數據必然大很多。所以，設計人員應相信自己的計箅，回訪自己的用戶，獲得真實的冷負荷指標。對于各種書籍中相互復制的冷負荷估算指標成科學對待，只有在工程設計初期估算造價時，有一點參考價值。在施工圖階段，應采用計算出的冷負荷選擇設備。

空調負荷計算方法很多，目前有許多負荷計算的軟件，使負荷計算變得非常容易。在應用軟件或手工計算負荷時，應了解凈化空調與一般空調負荷計算的不同點。計算軟件大多是針對-?般空調而編制的，在計算潔凈室負荷時應把圍護結構的參數做一調整。

潔凈室的圍護結構與一般空調的不同，它是在房子中套房子，外層房子就是土建結構，可以是框架結構加空心磚砌塊，也可以是磚混結構，外墻、屋面的相關參數可在相關手冊中查得。套入內層的房子是用符合潔凈室裝修要求的裝修材料建造的，這種裝修材料有快立墻板、輕鋼加人造板、輕鋼加經噴涂的電解鋼板、還有彩鋼夾心復合板等。而彩鋼夾心復合板的夾芯，可采用阻燃自熄聚苯乙烯板（現行規范禁用）、巖棉板、聚氨酯板、紙蜂窩板、鋁蜂窩板等材質。可見，這種兩層圍護結構建造成的潔凈室，其建筑負荷很小。當內層材料的保溫性能好時（如彩鋼夾芯板），不透明圍護結構引起的冷負荷可按穩態傳熱計算（特別適合于手算），在一些特殊情況下甚至可以忽略不計（有一定經驗后方可這么做）。

不管是正壓潔凈室，還是負壓潔凈室，都不考慮冷風滲透引起的負荷。冷負荷系數法的計算步驟（這種方法非常適合手工計算）

一 .外墻、屋頂瞬變傳熱引起的冷負荷

外墻、屋頂屬不透明圍護結構，在日射和室外氣溫的共同作用下，由外墻、屋頂瞬變傳熱引起的逐時冷負荷均可按下式計算。

CL = FK (T2 - T1 )

式中CL—?瞬變傳熱引起的逐時冷負荷（W);

F—?外墻、屋面面積（m2);

T1—?室內設計溫度?

T2—?外墻、屋面的冷負荷計算溫度的逐時值（T ) ;?計算時刻的選取和一般空調相同，通常可在8 時至18時中，每隔l h 取一個計箅時刻。有經驗者可根據具體情況，減少計算的時刻點，如可從12時算至17時；

K—?外墻、屋面的傳熱系數[W/(m2? ^ ) ]?；如果潔凈室在內區（無外墻），外墻引起的冷負荷為零；如果潔凈室靠近外墻，如圖5-1所示，傳熱系數的計算應考慮內、外圍護結構之間空氣間隙的熱阻。若間隙間的空氣被裝修材料封閉，可按多層復合壁計算&值；當內層結構為彩鋼夾芯板，則計算尺值時只考慮由夾芯材料、空氣層、外墻組成的復合壁，可忽略夾芯兩面的彩鋼板的熱阻影響。如果空氣間隙未被裝修材料封閉，把靠外墻的潔凈室按內區處這里的空氣間隙就變成非空調空間。這時，只需計算非空調空間對該潔凈室的傳熱負荷（在后面介紹其算法）。

由于潔凈室特殊的雙層外圍護結構，外墻傳熱系數K 值按多層復合壁計算（數值很?。?，算出的非輕型外墻傳熱形成的冷負荷與采用冷負荷系數法箅出的冷負荷相差不大。這就是前面所提到的當內層材料的保溫性能好時（如彩鋼夾芯板）不透明圍護結構引起的冷負荷可按穩定傳熱計算的依據之一。

潔凈室吊頂以上都留有足夠的夾層空間來安裝管道、設備，即使是位于頂層的潔凈室，由于這個夾層的存在，屋頂?shù)乃沧儌鳠嵋鸬睦湄?fù)荷可不必計算，而只需計算相當于非空調房間的夾層對凈室傳熱而產生的冷負荷。潔凈室的裝修，由T需要吸收土建施工的誤差，其墻板緊貼上建外圍護結構的很少，一般都留有較大的間隙。根據前面的分析，當把這個間隙按非空調房間對待時，對于非輕甩外墻和屋頂瞬變傳熱形成的冷負荷可以不做計算，把該潔凈室按內區對待（緊貼土建外墻的潔凈室除外）。

二 .內墻、樓板傳熱引起的冷負荷

三 .外玻璃窗瞬變傳熱引起的冷負荷

許多潔凈室是不允許設計外玻璃窗的，對于潔凈度級別要求低的潔凈室，雖然允許設計外玻璃窗，但必須保證是密閉固定窗。根據潔凈室的建筑結構特征，大多采用兩層固定密閉玻璃窗。當潔凈室按內區對待時，其玻璃窗傳熱按內窗考慮；當潔凈室的墻板緊貼土建外墻或上建外墻經表面涂層處理作為潔凈室墻面時（潔凈度低的潔凈室也有此結構），在室內外溫差作用下，通過外玻璃窗的瞬變傳熱引起的冷負荷可按下式計算

四 .玻璃窗日射得熱引起的冷負荷

不考慮外遮陽時，透過玻璃窗進人室內的日射得熱形成的逐時冷負荷可按下式計算

五 .地面?zhèn)鳠嵋鸬睦湄?fù)荷

參照《采暖通風與空氣調節設計規范》（GB 50019—2003)的規定，若潔凈室內的空凋?qū)偈孢m性的，夏季可不計算通過地面?zhèn)鳠嵋鸬睦湄?fù)荷；當潔凈室位于低層，下面無地下室且有外墻時，對工藝性空調，宜計算距外墻2m范圍內的地面?zhèn)鳠嵝纬傻睦湄?fù)荷。

六 .室內熱源散熱形成的冷負荷

潔凈室內的熱源散熱主要指室內工藝設備散熱、照明散熱、人體散熱等。設備種類較多，有些設備只能滿足生產工藝的功能，對保溫、隔熱等方面存在先天缺陷，在運行過程中，散發大量的熱蜇、濕景及粉塵。在設計時應充分調研、仔細研究，不能單純按相關計算公式進行冷負荷計算。否則，設備形成的冷負荷太大，即使是潔凈室的大風童也難以消除余熱余濕，這就相當于室內生火爐再用空調降溫一樣，能耗太大。因此，要求設計人員仔細了解工藝過程，通過隔熱、排熱等措施，在方案階段就考慮節能措施，不能等大M:的熱散發至室內后再進行空調降溫。如大輸液配液罐的散熱、纖維車間濕噴濕拉伸工藝的水槽散熱、纖維碳化加熱爐散熱等。

在采用冷負荷系數法計算室內電動設備形成的冷負荷時，電動設備的額定功率只反映裝機容量，實際的最大運行功率往往小于裝機容量，而實際的運行功率也要比最大功率小。所以，在計算冷負荷時一定要考慮這些因素。

室內熱源散熱包括顯熱、潛熱兩部分。潛熱散熱直接成為室內的瞬時冷負荷，顯熱散熱中只有以對流形式散出的熱量成為室內瞬時冷負荷，而以輻射形式散出的熱量先被周圍壁面及物體的表面吸收，然后逐漸以對流方式散出，形成滯后的冷負荷。所以，在計算中，應分析各種設備的散熱特點，采用相應的冷負荷系數。

潔凈室風量計算

一、正壓潔凈室送風量QⅠ計算

1．亂流潔凈室送風量計算Q1-1

亂流潔凈室——1000級、10000級、100000級、300000級的潔凈室，送風量是以換氣次數為準來計算的：

QⅠ-1=KV
式中：K——換氣次數；

V——潔凈室凈體積；

N——非單向流潔凈室穩定含塵濃度；

G——潔凈室內單位體積發塵量；

M——室外空氣含塵濃度；

S——回風量與送風量之比；

ηH——回風通路上空氣過濾器的總效率；

ηX——新風通路上空氣過濾器的總效率。

實際工程計算中換氣次數K很難用以上公式計算，一般均采用經驗換氣次數。在各國的潔凈室標準中，相同級別的非單向流潔凈室的經驗換氣次數并不相同。我國《潔凈廠房設計規范》(GB50073-2001)中明確規定了不同級別的非單向流潔凈室潔凈送風量計算所需的經驗換氣次數，見下表：

空氣潔凈度等級GB 50073-2001ISO/DIS 14644—4醫藥潔凈廠房設計規范

6級(1000級)50～6025～56?

7級(10000級)15～2511～25≥25

8級(100000級)10～153.5～7≥15

9級(1000000級)10～153.5～7≥12

注：①換氣次數適用于層高小于4.0m的潔凈室。

②室內人數少、熱源小時，宜采用下限值。

③大于100000級的潔凈室換氣次數不小于12次。

二、系統送風量QⅡ計算

系統送風量應在潔凈室送風量基礎上再加上系統漏風量。對于嚴格按《潔凈室施工及驗收規范》制作安裝的風道系統和空調設備，建議其漏風率取下表數值：

式中：ΣQⅠ為各潔凈室送風量之和。

三、系統新風量QⅢ計算

1．滿足衛生要求潔凈室所需的新風量Q1

(1)對于室內無明顯有害氣體發生的一般情況，按《潔凈廠房設計規范》每人每小時新風量不得小于40m3計算：Q1-1=人數×40 m3/h。

(2)對于室內有多種有害氣體發生的情況：

Q1-2= Qa＋Qb＋…＋Qn

Qa= La/Ta Qb= Lb/Tb … Qn=Ln/Tn

式中：Qa…Qn——稀釋各種有害氣體必需的通風量；

La…Ln——各有害氣體的發生量；

Ta…Tn——各有害氣體允許最高濃度

有害氣體允許最高濃度(mg/ m3)

式中：F1——縫隙面積；

E1——流量系數通常取0.3～0.5

v1——漏出風速

ΔP——室內外壓差

ρ——空氣重力密度常取1.2kg/m3。

以上縫隙法公式計算繁瑣，還可以采用另一種換氣次數法進行計算，換氣次數根據經驗值估算，即當潔凈室的壓差值為5Pa時，壓差風量相應的換氣次數為1～2h－1，當潔凈室的壓差值為10Pa時，壓差風量相應的換氣次數為2～4h－1。因為潔凈室壓差風量的大小是根據潔凈室維護結構的氣密性及維持的壓差有關，所以在選取換氣次數時，對于氣密性差的房間可以取上限，對于氣密性好的房間可以取下限。

2. 綜上所述保持室內正壓新風量：

Q2= Q2-1＋Q2-2＋Q2-3

對正壓室要求特別嚴時，還應在Q2加上開關門和傳遞窗的漏風量。

3．滿足一定比例的新風量Q3

當不能確切知道人員數或漏泄情況時，或者在初步方案時作為估計用，可采用新風應占總風量一定比例的方法來確定新風量。按《潔凈廠房設計規范》規定，對于亂流潔凈室，新風量不應小于總風量的10%～30%，對于單向流潔凈室，新風量應不于總送風量的2%～4%。原則是：潔凈度越低新風比越大。當然，對于全部用循環風的場合，或者工藝需要或允許時，新風比可不按以上比例取。

4．補充送風系統漏泄所需的新風量Q4

Q4=系統送風量×εΣ

=QⅡ×εΣ

5．系統新風量QⅢ

比較ΣQ1、ΣQ2和ΣQ3，取其最大值，“Σ”為各室該風量之和。然后加上系統漏風量Q4，即為系統的最后所需新風量。

QⅢ=(ΣQ1、ΣQ2、ΣQ3)max＋Q4

四、系統的回風(循環風)量QⅣ的計算

系統的循環風量應為系統總送風量減去新風量。即：

QⅣ= QⅡ－QⅢ

潔凈室潔凈度校核計算

潔凈室潔凈度的計算按均勻分布理論計算，不均勻分布理論計算兩種方式。

1，均勻分布理論計算

設潔凈室系統的基本圖示，如圖所示：

系統假設：

A.認為室內含塵濃度是均勻分布的

B.設通風穩定

C.發塵量是常數

D.大氣層濃度也是常數

E.忽略室內外灰塵的密度和分散度的變化對過濾器效率的影響

F.忽略灰塵在管路系統和室內的沉降作用等

則通路上過濾器的總效率為：

根據上述圖示和一系列假設，進入潔凈室(www.iwuchen.com)內的塵粒應由3部分組成：

A.新風帶進室內的塵粒：在△t時間內每升空氣由新風而增加的塵粒數量為：

B.由回風帶進室內的塵粒：在△t時間內，由回風而增加的塵粒數為：

C.在△t時間內：室內發塵而使室內每升空氣增加的塵粒數量為G*10-3 △t(Pc/L);在△t時間內室內每升空氣由通風換氣排出的塵粒數量為：

由以上分析可知，在△t時間內潔凈室內含塵濃度的變化為：△Nt=進入的含塵濃度-排出的含塵濃度為：

根據初始條件，當t=0時，室內的含塵濃度即為潔凈室原始含塵濃度N0，將此條件帶入上式即可求出積分常數C，之后再帶回原式即可求得潔凈室含塵濃度瞬間式為：

應用此式時，需要注意系統中哪些過濾器組合效率是ηn,哪些是ηr,就可以較方便的列出某一系統的穩定式。

單向流潔凈室含塵濃度計算問題：

單向流潔凈室內人的發塵可以不考慮；

回風帶入的塵粒也可忽略。

多室、有局部凈化設備時的含塵濃度計算

A.多室含塵濃度計算。

如圖，設第一潔凈室的含塵濃度N1=3 pc/L，第二潔凈室N2=3000pc/L。

一般多室系統總回風的含塵濃度不會超過該系統最臟的1個潔凈室的含塵濃度，就本圖而言，則不會超過N2=3000pc/L。若假定3000pc/L就是總回風含塵濃度，即比N1提高1000倍。所以對于多室系統的1室來說，極端情況相當于在回風含塵濃度提出1000倍條件下的單室系統的運行。其含塵濃度平衡方程式為：

由于回風通路上設有高校過濾器，對于不小于0.5um塵粒的效率達ηr=99.999%，即：

式中，N：單室系統時的含塵濃度。

上述分析推導說明，對于末級過濾器的空氣凈化系統，不管多室還是單室，均可按單室的穩定式求多室各室的穩定含塵濃度。www.iwuchen.com

B.有局部凈化設備時的含塵濃度計算。

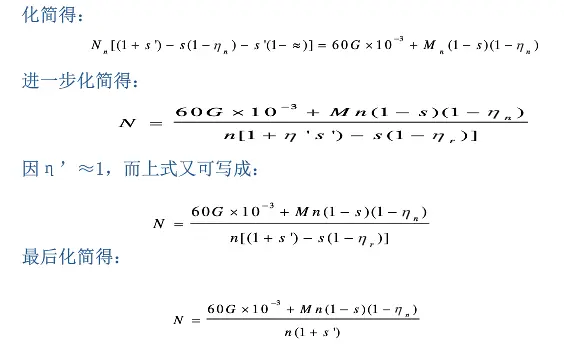

列出穩定狀態時的濃度平衡方程式：
