旋轉或縮放對象的最常見方法：指定基點，然后指定旋轉角度或比例因子。在大多數情況下，這是令人滿意的，但您知道是否可以相對于其他兩個點旋轉或縮放對象？也許您看到過“參照”選項，但不知道該如何或何時使用它。

ROTATE 和 SCALE 命令的“參照”選項讓您可以執行以下內容：

• 最終旋轉角度，而不是附加旋轉角度

• 縮放后兩點間的最終長度，而不是比例因子

使用 ALIGN 命令，可以在圖形中基于兩個參照點移動、旋轉和縮放對象。ALIGN 命令讓您可以對一組對象執行 3 種不同的操作；這些操作按特定順序完成，并由您指定的源和目標點對數量確定。

• 移動對象 - 第一個源和目標點對移動選定對象。

• 旋轉對象 - 第二個源和目標點對旋轉選定對象。（可選）第三個點對可以在三維中旋轉對象。

• 縮放對象 - 可以使用第一個目標點和第二個目標點之間的距離來按參照縮放選定對象。

按參照旋轉對象

可以將對象旋轉到一個新的絕對角度，而無需考慮選定對象的當前角度。以下步驟將未知角度處的一系列直線定向?yàn)?0 度的絕對角度。

1、 以任意角度繪制一系列直線。

2、 在功能區上，依次單擊“常用”選項卡 >“修改”面板 >“旋轉”。

3、選擇您之前繪制的直線。

4、指定繪制的一條直線的起點作為旋轉的基點。

5、在出現“指定旋轉角度”提示時，輸入 R 或選擇“參照”選項。

6、對于將定義參照角度的第一個點，請輸入 @ 或指定與基點 (1) 相同的點。 注： 在指定點提示下輸入 @ 將導致使用上一個指定的點。

7、指定直線的終點 (2) 以定義參照角度。

8、輸入 0 作為新的角度值。

將旋轉對象以匹配新的絕對角度。例如，如果直線的角度為 35 度，則該直線現在將平行于 X 軸。如果未選擇“參照”選項，但仍輸入角度值 0，則對象不會進行旋轉。

嘗試重復步驟 1-8，但輸入新的角度值 45 而不是 0。

按參照縮放對象

可以縮放對象以匹配一個新的長度，而無需基于選定對象的當前長度計算比例因子。以下步驟基于矩形的其中一條邊來整體減小矩形的大小。

1、 繪制一個矩形并添加標注，如圖所示。

2、在功能區上，依次單擊“常用”選項卡 >“修改”面板 >“縮放”。 查找

3、選擇該矩形。

4、指定矩形的交點，以用作縮放操作的基點。

5、在出現“指定比例因子”提示時，輸入 R 或選擇“參照”選項。

6、對于參照長度的第一個點，輸入 @ 或指定與基點 (1) 相同的點。

7、在矩形的同一邊指定角點 (2)。

8、輸入 1.5 或其他距離值。

對象將基于參照長度和新長度之間的差異進行縮放。

對齊對象

可以在一個操作中基于圖形中的幾何圖形來移動、旋轉和縮放選定對象。下列步驟將“L 形”支架移動并旋轉到柱和梁的交點。

1、在打開的圖形中，找到該圖形中要與其他幾何圖形對齊的對象。

2、在功能區上，依次單擊“常用”選項卡 >“修改”面板（已展開） >“對齊”。

3、選擇要對齊的對象。

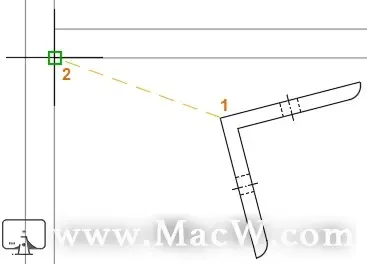

4、指定選定對象上的指示點 (1) 作為源點，然后指定幾何圖形上的第二個點 (2) 作為目標點。

5、指定選定對象上的一個點 (1) 作為第二個源點，指定點 (2) 作為第二個目標點。

第一個和第二個點對按參照移動并旋轉選定對象。

6、按 Enter 鍵以僅使用這兩個點對。

7、在出現“基于對齊點縮放對象”提示時，輸入 N。 這會使選定對象保持不縮放。

如果確實要按參照縮放對象，請輸入 Y，選定對象將縮放以匹配兩個目標點之間的長度。

ROTATE 和 SCALE 命令的“參照”選項會為您提供額外的控制和功能，而 ALIGN 命令可以加快需要移動、旋轉和縮放的更改速度（方法是將它們合并到一個命令中）。
