本文為運動副路徑規劃的文字教程，視頻教程參見：ABAQUS2021軟件實訓-從入門到精通

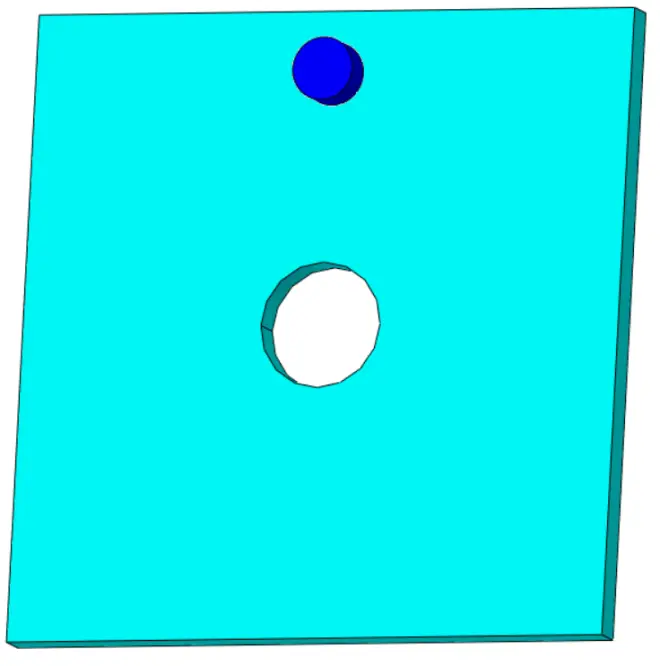

在有限元多體動力學分析中，經常會遇到部件間的復雜運動狀態的現象，本文通過如下案例，給大家介紹如何通過運動副實現藍色圓柱相對于青色平板圓周運動的功能。

回顧一下ABAQUS的有限元分析流程：

一、前處理

1.1 幾何模型的構建

模型在UG中建立，導入ABAQUS中進行分析。

1.2 材料參數的定義

1.2.1 材料本構

在property模塊中創建材料，選擇elastic，楊氏模量為2.1e5MPa，泊松比為0.3。

1.2.2 截面創建

通過Create Section創建截面類型為solid-homogeneous，選擇對應材料，完成創建。

1.2.3 截面指派

通過Assign Section將創建好的截面分別指派給兩個模型。

1.3?網格系統構建

1.3.1 網格劃分

在Mesh模塊中，適當控制網格大小并進行網格劃分。

1.3.2 單元類型

單元類型保持默認。

1.3.3 裝配

在Assembly模塊中，通過Create Instance進行裝配。

二、求解

2.1 求解器的設定

在Step模塊中通過Create Step創建動力隱式分析，求解時間為360，Nlgeom設置為on，增量步采用固定增量步大小0.1。

2.2 連接關系的構建

在interaction模塊中，通過connector builder創建運動副（兩個點分別選擇兩個部件圓心），運動副類型選擇planer，坐標系保證局部坐標系YZ平面平行于平板平面。

在interaction模塊中，通過coupling將兩個參考點與兩個部件建立耦合約束。

2.3 邊界條件的設定

2.3.1 位移邊界條件

在Load模塊中，通過Create Boundary Condition創建Symmetry/Antisymmetry/Encastre約束，選擇平板底面施加固定約束。

在Load模塊中，通過Create Boundary Condition創建connector displacement，選擇平面副施加運動副位移，位移表數據在Excel中創建并指派到對應方向。

2.3.2 載荷邊界條件

跳過。

切換到Job模塊，創建作業并提交求解。

三、后處理

3.1位移結果
