前言

Synology DS720+是一款緊湊型網絡連接存儲解決方案，內置兩個M.2 SSD插槽和Synology SSD緩存技術可提升系統I/O和應用程序性能。使用DS720+上的eSATA接口可以連接Synology DX517再添加五個硬盤，以擴充存儲容量。和DS920+一樣，DS720+搭載了Intel J4125四核心CPU，可以讓你享受更快的網頁應用程序，下面為大家?guī)磉@款產品的評測

▲DS720+ 提供兩個內置M.2 SSD 插槽，本次為DS720+準備的SSD是適用于Synology NAS的企業級M.2 NVMe SSD—SNV3400（官網鏈接）。Synology SNV3400 NVMe SSD專為在全天候多用戶環境中處理嚴苛的緩存工作負載而設計。其穩定、一致的 I/O 性能可提高系統響應能力，并加快頻繁訪問數據的處理速度，從而在Synology NAS上提供簡化的存儲體驗，同時盡可能減少服務中斷

▲產品規格


開箱

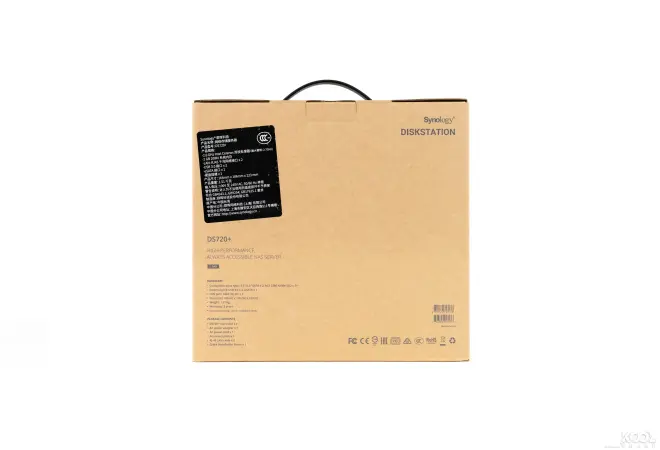

▲DS720+屬于Plus系列，采用牛皮紙盒子包裝。正面右上角張貼了NAS的型號和規格

▲黑色的標簽上闡述了DS720+的產品規格

▲包裝盒上側是配件盒，下側是DS720+本體

▲配件盒中所有附件一覽。固定2.5寸硬盤的螺絲10顆，交流電源線一根，電源適配器一個，RJ-45網線兩根， 硬盤托盤鑰匙兩把

▲電源輸出規格來到了12V 5.41A，輸出最大功率為65W

▲超五類非屏蔽網線特寫，DS720+隨機附贈了兩根超五類非屏蔽網線

▲快速安裝手冊和被白色布袋包裹的DS720+

▲DS720+本體一覽。DS720+是一臺具備SSD緩存加速功能的雙盤位高性能NAS

外觀

▲DS720+的正面。左側是硬盤倉，裝有兩塊帶托盤鎖的硬盤托盤。右側從上往下分別是狀態指示燈，兩個硬盤指示燈，USB3.0接口，帶LED指示燈的電源開關

▲使用附件中的鑰匙旋轉托盤鎖來鎖定硬盤托盤，能保護硬盤不被意外抽出

▲側面的Synology logo做了開窗處理，有利于散熱。DS720+的體積（高x寬x深）為166 x 106 x 223mm

▲DS720+背面。最上方是一個9cm系統風扇（尺寸92 x 92 x 25mm），下方是一個reset按鈕，兩個千兆LAN口，一個eSATA接口（用于外接SATA硬盤或Synology擴展柜），一個DC 12V直流插孔，靠右側是一個USB3.0接口和Kensington防盜鎖孔

1.硬盤托盤
2.硬盤托盤鎖
3.狀態指示燈
4.硬盤狀態指示燈
5.USB 3.0端口
6.帶指示燈的電源按鈕
7.系統風扇
8.1GbE RJ-45 端口
9.Reset重置按鈕
10.eSATA 端口
11.電源端口
12. Kensington 安全插槽

▲DS720+底部提供兩個內置M.2 SSD插槽，可以支持M.2 NVMe 2280 SSD

拆解

▲首先取下D9型硬盤托盤

▲拿下NAS底部的M.2 SSD插槽蓋板

▲將NAS背部的螺絲擰下，錯開外殼

▲分離硬盤倉側外殼

▲取下PCIe轉M.2擴展卡。M.2擴展卡上聯接口為PCIe2.0 x2。NAS背部IO接口中的USB3.0接口是通過主板的USB3.0接針轉接而來

▲拆下USB3.0 20pin母頭轉USB3.0 Type-A接口數據線

▲拆下硬盤籠

▲硬盤籠中裝有SATA Riser卡

▲繼續拆卸掉9cm風扇

▲風扇型號為FD129225LL-N，尺寸為92 x 92 x 25mm，制造廠商是元山。規格為12V 0.12A，最大轉速1900RPM，最大風量36.3CFM

▲將PCB主板從外殼中取出。PCB主板上還覆蓋有一層金屬背板

▲PCB主板正面一覽，黑色散熱裝甲下是CPU

▲取下板載啟動FLASH。板載啟動FLASH使用了U盤的主控。走USB協議和主板鏈接

▲FLASH芯片是MX30LF1G18AC，容量為128MB，制造廠商是Macronix

▲拆下黑色的金屬散熱裝甲

▲底下這顆就是Intel J4125 CPU，四核心四線程，基礎頻率為2.0GHz，Boost頻率為2.7GHz。采用14nm工藝，10W TDP

▲88SE9170，PCIe 2.0 x1 to 2x SATA3.0 6Gbps控制器芯片，為NAS的eSATA接口提供支持，制造廠商是Marvell

▲RTL8111H，千兆網卡，制造廠商是Realtek。這里兩個RTL8111H對應背部IO接口中的兩個RJ45端口

▲加密芯片，存儲了群暉一部分出廠信息

▲16F18345，單片機芯片，制造廠商是Microchip。為NAS的指示燈服務

▲APW8858，電源管理IC芯片

▲PCB主板背面一覽，提供一個SO-DIMM DDR4內存插槽，給用戶內存擴容用。CPU位置背面貼有散熱墊，可以將該部分熱量導至金屬背板上

▲K4A4G165WE-BCTD，板載DDR4內存顆粒，速率為2666Mbps，電壓為1.2V，容量為512MB，這里有4顆，共2GB。制造廠商是三星

▲芯片簡單示意圖


HDD+SSD

▲WD102KFBX 10TB HDD屬于WD Red Pro系列。尺寸為147mm x 101.6mm x 26.1mm。采用CMR技術，泰國制造，轉速為7200rpm，WD為其提供5年的有限質保服務

▲WD102KFBX 10TB硬盤專為NAS系統而優化，其采用的獨特算法，能在NAS和RAID環境中實現性能和可靠性的完美平衡

▲SNV3400是一款M.2 2280 NVMe SSD，專為具有內置M.2插槽的Synology NAS量身定制。這里使用的是SNV3400 400G

▲Synology SNV3400 400G專為系統緩存而構建，可在要求苛刻的全天候環境中提高隨機I/O性能并減少延遲。它提供耐用緩存體驗，具有205000/40000次以上的4K隨機讀/寫IOPS和500TBW耐久性評級，適用于多用戶環境、多媒體后期制作和數據庫應用程序。群暉DS720+內置兩個M.2 NVMe 2280 SSD插槽，這里為其準備了兩塊SNV3400 400G

▲將兩塊SNV3400 400G裝入DS720+底部的M.2 NVMe 2280 SSD插槽，不需要工具，就能輕松安裝好SSD

DSM

▲在信息中心里可以查看CPU型號、核心數、主頻以及NAS當前安裝的內存容量等信息

▲可以看到安裝的所有硬盤，兩塊WD102KFBX 10TB HDD和兩塊Synology SNV3400 400G

▲儲存池只能使用兩塊WD102KFBX 10TB HDD來創建，可以組建RAID 1

▲Synology SNV3400 400G SSD只能組建RAID 1來作為緩存

▲作為一個測評路由器的發燒友，經常需要進行測速。1000M的寬帶費用又太高，此時就可以用到群暉的Web Station來搭建測速網站

▲繼續安裝PHP 7.3

▲下載LibreSpeed軟件包（下載地址）

▲將解壓后的speedtest-master文件夾放到web文件夾根目錄

▲打開Web Station，常規設置—PHP中選擇PHP7.3

▲輸入http://NAS IP地址/speedtest-master/example-singleServer-full.html就可以開始測速了。不知道為何下載速率始終不對，上傳速率倒是沒有問題

▲安裝HTTP Server 2.4

▲在Web Station中將Nginx切換成HTTP Server 2.4

▲繼續測速，此時下載完全沒速率了，上傳正常。不知道是群暉插件的問題還是LibreSpeed軟件的問題，無論是Nginx還是HTTP Server，下載速率都有問題。希望知曉的小伙伴可以提點一下

性能測試

▲向NAS中上傳文檔，此時DS720+的寫入速度為113MB/s左右

▲從NAS中取回文檔，此時DS720+的讀取速度為113MB/s左右

▲兩塊WD102KFBX 10TB HDD組建RAID 1，掛載ISCSI儲存后，無Synology SNV3400 400G緩存的CrystalDiskMark測試

▲兩塊WD102KFBX 10TB HDD組建RAID 1，掛載ISCSI儲存后，有Synology SNV3400 400G緩存的CrystalDiskMark測試

▲將DS720+的兩個網口鏈路聚合

▲通過PC1向NAS中上傳文檔，此時DS720+的寫入速度為114MB/s左右

▲通過PC1從NAS中取回文檔，此時DS720+的讀取速度為113MB/s左右

▲端口聚合后，從兩臺PC同時向DS720+上傳文件，每臺PC的上傳速度都在113MB/s左右

▲端口聚合后，從兩臺PC同時向DS720+取回文件，每臺PC的讀取速度都在113MB/s左右

單設備訪問DS720+時網速并沒有疊加，而多設備或者多用戶同時訪問DS720+時，可以明顯感受到端口聚合帶來的性能提升

功耗測試

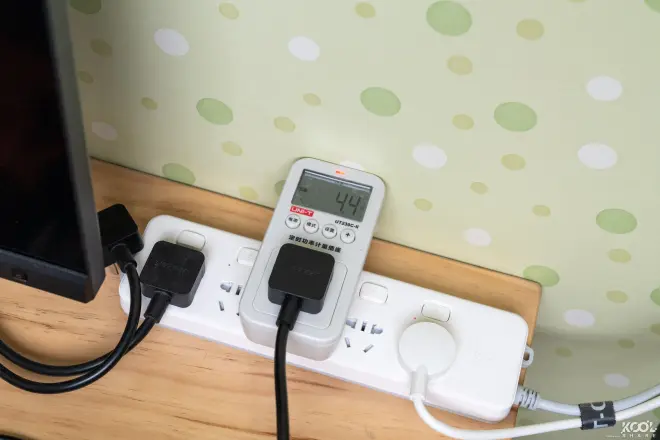

▲群暉DS720+休眠時功耗為4.4W左右

▲群暉DS720+安裝兩塊WD102KFBX 10TB HDD，使用千兆LAN口正常運行時功耗為22.3W左右

▲群暉DS720+安裝兩塊WD102KFBX 10TB HDD，使用千兆LAN口上傳文檔時功耗為24.1W左右

▲群暉DS720+安裝兩塊WD102KFBX 10TB HDD和兩塊SNV3400 400G（緩存），使用千兆LAN口正常運行時功耗為28.1W左右

▲群暉DS720+安裝兩塊WD102KFBX 10TB HDD和兩塊SNV3400 400G（緩存），使用千兆LAN口上傳文檔時功耗為29.7W左右


噪音測試

▲環境噪音35.3dB左右

▲靜音模式下，噪音分貝值在36.2dB左右

▲低溫模式下，噪音分貝值在40.1dB左右

▲全速模式下，噪音分貝值在47.3dB左右


溫度測試

▲環境溫度26.8度左右，環境濕度在54.9%

▲1槽位HDD溫度在40.5度左右

▲2槽位HDD溫度在40.8度左右

▲M.2 1槽位SSD溫度在35.2度左右

▲M.2 2槽位SSD溫度在34.6度左右

▲信息中心中的四塊WD102KFBX 10TB HDD和兩塊SNV3400 400G溫度一覽


總結

▲DS720+支持安裝2塊3.5寸硬盤或者2.5寸SSD，可建立較高安全的RAID 1保護，同時享有M.2 NVMe SSD緩存而不占用3.5英寸硬盤的數據存儲空間。內建的雙網卡支持鏈路聚合，能有效提升辦公效率。除此之外，DS720+使用DX517擴充設備可以擴充至7個硬盤，能帶來更大的儲存空間

優點
1.體積小巧，可以直接放在桌面，不占用地方，同時操作管理更為便捷
2.和DS920+一樣的四核心J4125 CPU，在照片索引、數據庫響應時間和網頁 PHP響應效率方面都有不錯的表現
2.比較省電，搭載了兩塊WD102KFBX 10TB HDD和兩塊SNV3400 400G的DS720+全速運轉時耗電不到30W

缺點
1.外殼塑料，從718+的金屬外殼到720+的塑料外殼是開倒車
