PBR基礎

19. 擴展 | 材質不同通道介紹

PBR介紹

首先本章節會從美術工作者的角度重新定義 PBR，講述 Metal/Roughness 工作流、Specular/Glossiness 工作流以及其中的差異。建議讀者們可以先通讀兩個工作流的原則來了解貼圖制作的全貌。

在這個部分，我們會討論兩個最常用的工作流：金屬/粗糙度工作流（Metal/Roughness）和鏡面反射/光澤度工作流（Specular/Glossiness），并使用 Substance 系列工具制作貼圖（能同時支持兩種工作流），其中包括了 Substance Designer，Substance Painter 和 Substance B2M。對于兩種工作流來說，Substance PBR 默認著色器使用了 GGX BRDF，沒有對粗糙度/光澤度進行重新映射。然而，如果你想定制自己的映射（Remapping），也可以在 Substance 系列軟件里輕松完成。

兩種工作流都有它們自己的優缺點，沒有哪個更優更劣，只有選擇最適合你貼圖表現的工具流才是正道。畢竟是內在的概念和原理使得貼圖表現更為精確，而非工作流本身。即使它們兩者最終可能都表現出了一樣的性狀，但內核卻有著不同的實現方式。

什么是PBR？

PBR是一種基于物理的渲染方式。

是一種能對光在物體表面的真實物理反應提供更精確著色與渲染方法

• PBR有倆種渲染流程 Metal_Roughness/Specular_Glossiness

PBR的優勢？

作為美術制作者，我們可以從藝術角度和制作效率兩個維度去看待 PBR 的優勢：

• PBR 的方法論和算法都是基于物理精確的公式實現的，這讓我們?cè)谥谱鬟^(guò)程中無需反復猜度和測試很多材質的屬性，也讓我們更容易去制作一個更真實的場景。

• 場景和模型在所有光線條件下都會表現得非常精確。

• PBR 提供了一個穩定的工作流，讓不同的藝術家在不同的項目之間都保持相對恒定的輸出模式。

PBR對美術工作者的意義是什么？

我們需要扔掉過往對漫反射貼圖（Diffuse）和鏡面反射貼圖（Specular）的認知，因?yàn)樵趥鹘y(tǒng)渲染工作流中，這兩個貼圖只是一個對光與材質比較粗糙的估算方法。

在 PBR 中，著色器負責執行符合能量守恒和 BRDF 物理定律的渲染工作，而藝術工作者則需要根據物理定律來創造貼圖。PBR 很科學的一點就在于，它已經把很多材質的性質用物理的真實條件定義下來，設計師不需要再盲猜盲試它們的實現效果，從而可以將更多的時間投放在貼圖的創意和設計上。

雖然符合規范和制作正確的貼圖是很重要的事情，但是也并不意味著我們要放棄藝術性的直覺。3D設計師要時刻記住，是藝術的理解和角度真正賦予了材質生命，并在精雕細琢的細節和表達方式中體現了材質的故事。物理現象從來不是藝術家真正需要思考的核心，在物理的環境下工作并不意味著我們就不能創造出有風格的作品。

Metal_Roughness | 金屬_粗糙度工作流(M/R工作流)

金屬/粗糙度工作流（Metal/Roughness Workflow，下文簡稱M/R工作流）

是由一系列的貼圖通道所定義的工作流，這些通道會被作為貼圖傳輸?shù)?PBR 的著色采樣器中。

這個工作流對應的貼圖包括 Base Color（基礎色貼圖）、 Metallic（金屬貼圖）、 Roughness（粗糙度貼圖）

在 M/R 工作流中，PBR 著色器也同時使用 Ambient Occlusion（環境光遮蔽/環境吸收/AO貼圖，下文統稱環境光遮蔽貼圖）、 Normal（法線貼圖）、Height（高度貼圖）來表現光影視差與置換位移的映射效果

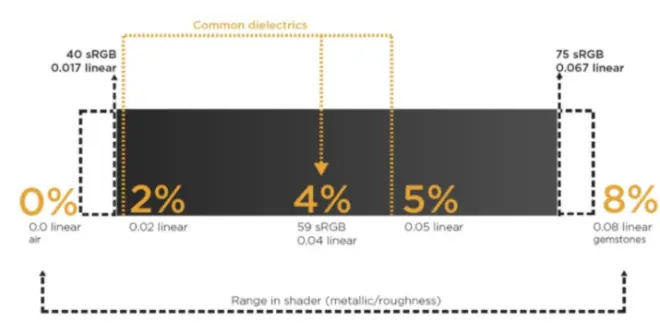

F0 | 非導體（電介質）

對于大多數普通的非導體（電介質）材質來說，反射值都被設為 0.04（線性空間），即 4% 的反射率。在 M/R 工作流中，這個值一般是著色器不可變更的。

不過在另一些 M/R 實現流程中，例如 Substance 系列軟件、Unreal Engine4 就會有提供一些控件讓藝術家可以修改非導體（電介質）的 F0 值。在 Substance 中，這個輸出區間被標簽為「Specular Level」，由 Metal/Roughness PBR 著色器的材質采樣器提供。它代表了 0.0-0.08 這個區間在著色器中會被重新映射為 0.0-1.0，而 0.5 就代表著 4% 的反射率

F0F0就是控制物體反射率的值。 非金屬物體 = 反射值都被設為 0.04（線性空間） 在一些M/R工作流是可以改變的范圍控制（0.0-0.08）

Base Color | 基礎色貼圖

• RGB貼圖-sRGB模式

Base Color 貼圖是一個 RGB 貼圖 ，它包含了倆種類型的數據 （漫反射/反射率的顏色）

這兩有什么區別嗎？

顏色代表著它本身反射的光的波長，比如白色反光強，黑色白色弱。

• 如果這個區域在金屬貼圖中被指示為金屬（金屬貼圖中為白色），那么這個反射值就會被顯示出來。

• 制作貼圖

Base Color 貼圖的色調一般看起來會比較平，它的對比度會低于傳統的 Diffuse 貼圖（傳統的 Diffuse 貼圖帶有光影信息）

注意：如果數值太亮或太暗可能都會影響后續的光影渲染效果

• 暗色值，盡量不要低于 30-50 sRGB

• 亮色值，貼圖中也不應該有色值高于 240 sRGB

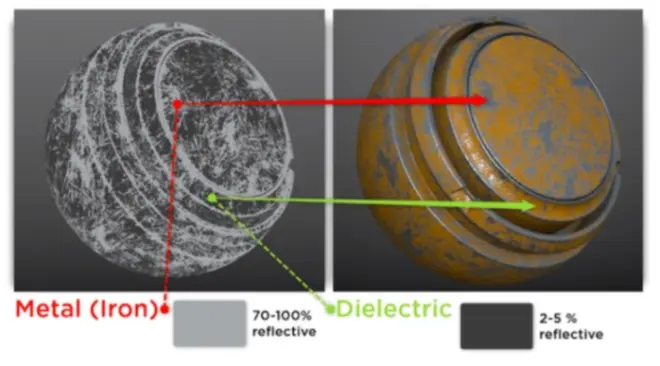

Metallic | 金屬貼圖

• 金屬貼圖就是一個遮罩 控制那部分是金屬，那部分是非金屬。

  金屬貼圖的功能可以理解為一個遮罩，它告訴著色器應該如何去解讀 Base Color 貼圖中的 RGB 數據。

• 金屬貼圖中 ? 0.0（純黑-0sRGB）代表了非金屬，而 1.0（純白-255sRGB）代表了原始金屬

這里就需要了解一個重要的概念

金屬的屬性 第一，它們的反射值一般很高，會造成 70-100% 的鏡面反射 第二，有些金屬會被腐蝕

• 原始金屬就是沒有被腐蝕的金屬狀態，反光很強。

原始金屬在金屬貼圖中的灰階范圍大概是 235-255 sRGB 之間。在這個區間里的金屬會在 Base Color 貼圖中會透?jìng)鳛?70-100% 的反射值，而對應 sRGB 范圍 180-255 sRGB

• 腐蝕金屬就是有大量銹跡，或者油漆。

這部分銹跡或者油漆部分還是按照非金屬處理。

我們?cè)賮?lái)回顧一下金屬貼圖的幾個要點：

? 金屬被氧化、腐蝕、上漆、覆塵后，這些區域需要被當做非導體（電介質）材質來看待。

? 在金屬貼圖中，純黑（0.0）代表了非金屬，純白（1.0）代表了金屬，我們可以用過渡的灰階來表示不同程度氧化和污垢。

? 如果金屬貼圖中有值低于 235 sRGB，那么在 Base Color 中對應區域的反射值也應該降低。

Roughness | 粗糙度貼圖

• 粗糙度貼圖是描述物體表面是否粗糙，如果粗糙會導致光的漫射。

比如石頭和玻璃的粗糙度是不一樣的，

• 石頭的表面越粗糙反射的高光越散。

• 玻璃的表面光滑鏡面反射越集中，讓高光看上去越強。

粗糙度貼圖

純黑（0.0）代表了平滑表面，而純白（1.0）代表了粗糙表面

總結 ： 金屬/粗糙度工作流的優劣勢

優勢

• 在 M/R 工作流中，由于非導體（電介質）的 F0 都是規定好的，所以設計師在對非導體 F0 賦值時不易出錯。

• 紋理的緩存壓力更小，因?yàn)榻饘儋N圖和粗糙度貼圖都是灰度貼圖。

• 目前來說是兼容性最廣的工作流。

劣勢

• 非導體（電介質）F0 的值固定為 4%，無法調整。然而，在大多是實現流程中都有控制器可以直接復寫這個值，所以也不能算硬傷。

• 白色邊緣問題較明顯，尤其在低分辨率的情況下問題突出。

Specular_Glossiness | 鏡面反射/光澤度工作流 (M/R)

M/R 工作流一樣，鏡面反射/光澤度工作流一樣都是對貼通道貼圖的定義。

這些 S/G 工作流獨有的貼圖分別是 Diffuse（漫反射貼圖）、Specular（鏡面反射貼圖）、Glossiness（光澤度貼圖）。

在這個工作流里，金屬的反射值和非金屬的 F0 值被放置在鏡面反射貼圖（Specular）中

鏡面反射貼圖中，你可以對非導體材質的 F0 值進行控制。

注意：這里可以控制F0 ，反射貼圖很可能被賦予錯誤的值

Diffuse | 漫反射貼圖

RGB貼圖-sRGB

由于漫反射貼圖中只包含反照率顏色（Albedo），所以那些指示原始金屬的區域會被標記為黑色（0.0），因?yàn)榻饘俨粫?huì)有任何漫反射色彩.

和M/R的區別

• 漫反射貼圖中的顏色表示的是非金屬的反照率顏色，而純黑（0.0）代表的是原始金屬

Specular | 鏡面反射貼圖

RGB貼圖-sRGB

鏡面反射貼圖是用于定義金屬反射值和非導體（電介質）F0 值的貼圖，

鏡面反射貼圖是 RGB 貼圖，所以非導體材質可以賦予不同的 F0 值，在鏡面反射貼圖中，金屬和非導體的 F0 值都被寫在了 RGB 通道當中。

擴展 簡單理解反射貼圖控制物體不同反射，

• 鏡面反射貼圖包含了金屬和非金屬的 F0 值

制作貼圖

• 原始金屬的 F0 值應該是基于真實世界測量的數據來設定。如果金屬產生了氧化或者有些覆蓋層被定義為非金屬時，這個金屬區域的反射值就要降低。而在 S/G 工作流中，污垢和氧化層在漫反射貼圖中的色值會變亮，而在鏡面反射貼圖中的色值會變低（如圖 39）。圖 39 中展示了原始金屬上存在污垢層，而這片污垢在鏡面反射貼圖中就使用了正確的非導體（電介質）F0 值（在這個案例中使用了 4%）。

總結

• 鏡面反射貼圖包含了非導體（電介質）的 F0 值和原始金屬的反射值。

• 非導體（電介質）反射的光比金屬少。普遍非導體的反射值為 2-5%，在 sRGB 中，這個值大概在 40-75 之間，這個區間和 0.02-0.0 5的線性空間范圍是重疊的。

• 普通寶石的反射值范圍在 0.05-0.17（線性空間）。

• 普通液體的反射值范圍在 0.02-0.04（線性空間）。

• 而原始金屬的反射值則可以高達 70-100% 的鏡面反射，映射到 sRGB 約為 180-255 sRGB。

• 如果你無法找到某個材質的折射率（IOR），那么你可以先假設它的 F0 為 4%（0.04 為塑料反射值）。

Glossiness | 光澤度貼圖

灰度貼圖-Linear

光澤度貼圖適用于描述表面不平整度的貼圖，表面不平整會造成光的散射（如圖 41）。在這個貼圖中，純黑（0.0）代表的是粗糙表面，而純白（1.0）代表了平滑表面。這和 M/R 工作流里的粗糙度貼圖是完全相反的，但是在設計側卻有著類似的制圖原則。

總結：鏡面反射/光澤度工作流的優劣勢

優勢

• 邊緣效應不會那么明顯。

• 可以在鏡面反射貼圖中對非導體（電介質）材質的 F0 值自由調整。

劣勢

• 由于在 S/G 工作流的鏡面反射貼圖中，非導體（電介質）材質的 F0 值是可以自由調整的，所以也會導致設計師容易輸入錯誤的值。而這些錯誤的值被著色器誤讀后可能會打破能量守恒定律，從而造成不正確的渲染效果。

• 由于新增了一張 RGB 通道的鏡面反射貼圖，所以對性能消耗會更大。

• S/G 工作流有些名詞和傳統的工作流太相似，但是實質所對應的數據可能是不一樣的，因此會導致設計師容易誤解或誤操作。這種情況下就要求設計師有更好的 PBR 理論知識，例如了解非導體（電介質）的正確 F0 值，金屬在漫反射色下表現為純黑，以及在著色器沒有自動校正情況下，能量守恒相關的基礎知識。

通用貼圖

Ambient Occlusion | 環境光遮蔽/環境光吸收貼圖(AO)

AO 貼圖用于定義一個表面上的每個點在環境光下的暴露程度，它通常被用在后制效果中（加重夾角、交界面的陰影細節等）

Height | 高度貼圖

高度貼圖通常被用作渲染置換（Displacement）效果，它可以用作視差映射，來給紋理增加更明顯的深度，而且比起法線和凹凸貼圖更加真實。

Normal | 法線貼圖

法線貼圖可用于模擬表面的細節。貼圖中的 RGB 通道分別對應的是表面上不同部位法線的 X、Y、Z 坐標。它可以用作保存高模的細節，并且映射到低模中去。在 Substance 工具系列中，你可以烘焙法線貼圖也可以從高度貼圖里轉換法線貼圖。

總結

PBR倆種工作流程

• 理解2種PBR材質的制作，對貼圖的要求等。表面材質拆分為金屬與非金屬兩個類目來理解會更加直觀有效

F0的使用

• F0的理解，

• M/R 工作流 中F0是固定的， ? 非導體（電介質）材質的 F0 值范圍與次世代 PBR 著色器之間的關系。比起金屬材質，非導體材質會反射更少量的光。普遍非導體材質的 F0 值會在 2-5% 之間，對應的是 RGB 范圍為 40-75，與 0.02-0.05 線性范圍重合。

• **S/G工作流程中F0是記錄在鏡面反射貼圖中可以調整的，**但是容易錯誤。

  S/G工作流程適合制作寶石，塑料反射強但是非金屬的物體。

貼圖設置

因?yàn)槲覀兪褂貌煌馁N圖要參與計算，要設置不同貼圖方式才能正確的計算。
