上位機開發之西門子PLC-S7通信實踐

2020-06-12 10:14 作者:新閣教育 0人讀過 | 我要投稿

就目前而言，在中國的工控市場上，西門子仍然占了很大的份額，因此對于上位機開發而言，經常會存在需要與西門子PLC進行通信的情況。然后對于西門子PLC來說，通信方式有很多，下面簡單列舉一下：

（1）? S7通信：PLC作為服務器，上位機作為客戶端

（2）? 開放式TCP通信：PLC作為服務器，上位機作為客戶端

（3）? 開放式TCP通信：PLC作為客戶端，上位機作為服務器

（4）?? ModbusTCP通信：PLC作為服務器，上位機作為客戶端

（5）?? ModbusTCP通信：PLC作為客戶端，上位機作為服務器

（6）?? ModbusRTU通信：PLC作為主站，上位機作為從站

（7）?? ModbusRTU通信：PLC作為從站，上位機作為主站

（8）?? Simatic Net OPCDA通信

（9）?? Simatic Net OPCUA通信

（10） KepServer OPCDA通信

（11） KepServer OPCUA通信

由于篇幅有限，這次僅以西門子S7通信為例，說明下如何基于S7通信協議實現與西門子PLC之間的通信。

1. PLC軟件安裝及配置

目前西門子PLC主要使用的軟件包括STEP7-MicroWIN SMART、SIMATIC STEP7以及TIA Portal。TIA Portal已經完全兼容STEP 7，因此以后應該是STEP 7-MicroWIN SMART作為小型PLC的編程軟件，TIA作為中大型PLC的編程軟件，這里主要以博途為例進行說明：

如果大家需要軟件的，可以關注左上方公眾號，或者搜索微信公眾號：dotNet工控上位機，關注后發送關鍵詞：200SMART編程軟件即可獲取STEP 7-MicroWIN SMART V2.5軟件，發送關鍵詞：博圖V15即可獲取TIA V15.1編程軟件。

軟件安裝完成后，PLC的配置也很簡單，如果大家手頭沒有實際的PLC，也可以通過仿真的方式搭建PLC環境，具體可以參考文章：戳↓

基于S7-PLCSIM Advanced搭建S7通信仿真環境

無論使用何種方式，以下兩個地方需要進行配置一下：

PLC配置一：需要將PLC的允許來自遠程對象的PUT/GET通信訪問勾選。

PLC配置二：對于DB塊的訪問，需要取消勾選優化訪問。

2. 通信平臺測試

（1）完成以上配置后，就可以通過自己開發的喜科堂通信測試平臺軟件進行測試，導航欄中選擇西門子PLC，然后輸入正確的IP地址，在CPU類型中選擇自己的CPU類型：

（1）輸入完成之后，點擊建立連接，建立連接之后，日志欄會有連接成功提示。

（2）在讀寫測試中，輸入相應的變量地址及變量類型，即可實現相關變量的通信讀寫及測試。

3. 項目級別應用

通信測試平臺僅僅只是用于測試通信是否正常，實現正常的單變量數據讀取和寫入。但是如果是項目級別開發，還需要有一套更完善的通信架構，這里我采用的是自主開發的上位機通信配置一體化軟件（簡稱CMS配置軟件）。

（1）通過PLC設備右擊選擇西門子PLC，在打開的窗體中設置好相關參數：

設備名稱：根據實際情況填寫（無特殊字符即可）

設備備注：根據實際情況填寫（無特殊字符即可）

IP地址：根據實際PLC的IP地址填寫

機架號、插槽號：根據實際PLC的情況填寫

PLC類型：根據實際PLC的情況填寫

連接超時：PLC連接時的超時時間，默認是2000ms

容錯次數：判斷連接故障的容錯次數，默認為1，即表示某次讀取出錯，即判斷連接故障，根據實際情況可以適當放大

重連周期：通信過程中，出現斷線時，重連的周期，默認是5000ms

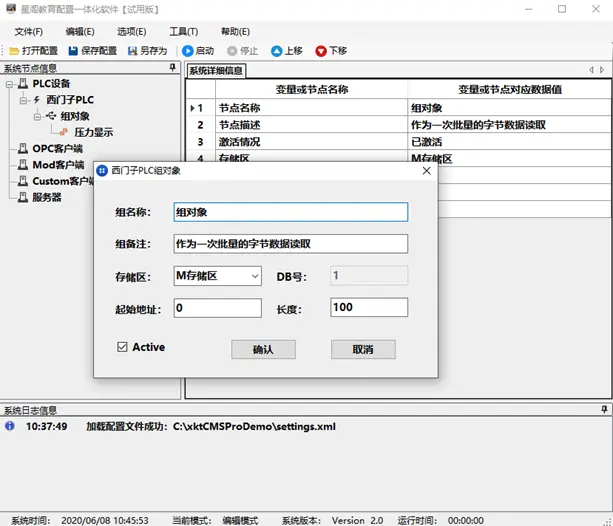

（2）在PLC設備下，右擊添加通信組，根據需要填寫相應的存儲區及起始地址及長度：

（3）通信組下面，根據實際情況配置相應的變量，輸入開始地址及變量類型即可，變量地址會自動變換，這里可以輸入比例系數及偏移量，用于做線性變換使用：

（4）對于變量配置，左下角會有一個報警歸檔配置，主要用于配置該變量的報警類型、歸檔方式及設定限制：

（5）完成上述配置后，可以點擊保存配置，再點擊啟動運行，即可實現實時通信：

（6）同時可以通過另存為，存儲為一個配置文件的形式，再基于配置dll，可以通過快速方式實現配置解析及通信數據解析，這樣整個項目的通信框架即可搭建完成。

4. 整體總結

本文主要針對西門子PLC的通信配置、通信配置及項目應用做了較為詳細的描述，希望可以給一些想要去開發西門子PLC項目的同學一些幫助。這樣的一套思路同樣適用于其他品牌的PLC，我們旨在節約大家開發項目中在通信方面的時間，而將更多的精力投放在項目工藝開發中。
