1.引言

冰川均衡調整(GIA)是固體地球主要受到末次冰期消融和海平面上升所激發的動力學過程(汪漢勝等，2010)。大約21000年前的末次冰期，在北半球和南半球的大部分地區被厚厚的冰蓋覆蓋。盡管冰雪已經消融很長時間，由于地球的黏彈性，北美大部分地區、格林蘭島、歐洲斯堪的納維亞半島地區和南極洲地區仍然在隆升(Zhou et al., 2020)。地球歷史上存在多次的冰川期，而最近的一次出現于約10萬年前，在2.1萬年前全球冰量達到頂峰，稱為末次冰盛期(LGM)。而之后冰川逐漸消退，并于約6000年前冰退基本結束(Peltier, 2004)。研究GIA不僅對研究地球的演化歷史有重要的科學意義，在諸如地殼運動、海平面變化、地球重力場、地球應力狀態和地球旋轉等問題研究上也有著重要的影響。對于GIA的研究，還可為研究地幔流變學、估計末次冰期規模、板塊運動、地殼垂向運動、GRACE重力場、衛星測高和全球氣候研究提供重要的地球物理改正(Ma et al., 2016)。

GIA原理機制：當大陸被大量的高山冰雪覆蓋時，其巨大的質量將對地殼產生巨大的壓力，促使下部的地幔物質向周圍移動。冰蓋覆蓋下部下沉，而其周圍一定范圍的地區隆升：也就是前緣隆起。當冰雪漸漸消融，之前下沉的地區隆升，而前緣地區下降，這種現象稱為“冰后回彈”，更準確地說，冰川均衡調整。

?

?

圖1 (a) GIA機制示意圖(The general process of GIA. Top: heavy ice loads Earth’s surface. Bottom: once the ice is removed, some areas rebound, while others collapse. (UNAVCO, 2020))；

(b) Schematic representation of the glacio-isostatic adjustment processes in response to the waxing and waning of continental-scale ice sheets and the associated land-level change in near-, intermediate-, and far-field locations modified from Kemp et al.( Khan et al., 2015)

?

那么在大約兩萬年前，地球的南北半球主要的冰雪覆蓋的地區是哪些？覆蓋的冰雪厚度是多少？以及如何確定冰雪覆蓋的厚度呢？ 我們將逐一介紹多種GIA模型，并進行對比評估。目前國際上有很多的GIA模型，Ma et al.(2016)研究了目前主要的GIA模型，并評估了這些模型在南極地區的預測結果和不確定性。目前主要的GIA模型可分為全球模型和區域模型：全球模型有ICE系列模型(Tushingham and Peltier, 1991;Peltier, 1994,1996,2002; Peltier, 2004; Argus and Peltier, 2010;Argus et al., 2014; Peltier et al., 2015)、ICE-4G+RF3L20模型(汪漢勝等, 2008,2009)、Paulson07模型(Paulson et al., 2007)和Geruo13模型(Geruo et al., 2013)/而區域的GIA模型主要是針對于南極地區(Ivins and James, 2005; Ivins et al., 2013)。

2.GIA模型對比

本節將針對于全球主要的GIA進行對比，并以中國大陸地區為例，研究不同GIA模型在區域研究結果的差異。ICE系列模型可以從Peltier的個人網站里獲得(https://www.atmosp.physics.utoronto.ca/~peltier/data.php)。在個人網站里我們可以發現ICE-6G有C和D兩個版本。其中ICE-6G_C(VM5a) 的階和次為256，根據Purcell et al.(2016, https://doi.org/10.1002/2015JB012742)指出該模型存在缺陷(the published present-dayradial uplift rates are too high along the eastern side of the Antarctic Peninsula (by～8.6 mm/yr) and beneaththe Ross Ice Shelf (by～5 mm/yr))，并采用新的方法獲得了一個改進的模型ICE6G-ANU。于是Peltier et al.(2017)給出了改進的模型ICE-6G_D(VM5a)。圖2展示了C、D版本的空間分布和兩者的差異的空間分布。從全球的GIA分布可見，全球的GIA隆升地區主要分布在南極洲東部、歐洲斯堪的納維亞半島、北美哈德遜灣以及格林蘭島地區。而ICE-6G模型的C、D版本的差異主要集中在格林蘭島部分地區和南極洲的東部，最大的差異超過1 mm/yr。

?

圖2 ICE-6G模型垂直隆升速率的空間分布：(a)ICE-6G_C;(b)ICE-6G_D;(c)C、D模型的差異的空間分布

?

Paulson et al.(2007)的GIA模型使用哈德遜灣GRACE衛星觀測的重力場長期變化和同區域過去1萬年地質記錄的相對海平面(RSL)變化進行蒙特卡洛反演，來推斷地幔黏度結構。GRACE獲取的重力場在哈德遜灣的長期變化附近呈現明顯的正異常信號，該異常的模式與使用ICE-5G模型預測的結果一致，因此文中采用了ICE-5G冰川消融歷史，海洋動力學響應機制使用海平面方程計算，極點漂移模型參考Mitrovica et al.(2005)。

?

圖3以等效水高形式表達的Paulson07 GIA. 其中a）質量變化；b)隆升速率

?

Geruo et al.(2013)通過建立一個三維有限元可壓縮地球模型，并結合ICE-5G冰負荷歷史，得到一個新的GIA模型Geruo13。Geruo的模型考慮了質心運動、極移反饋以及自洽海洋負荷的影響。Geruo模型由美國噴氣動力實驗室(JPL)發布，包含大地水準面變化、質量變化和垂向速度。圖4展示了對應的質量變化和垂向速率的全球分布。

?

圖4以等效水高形式表達的Geruo13 GIA. 其中a）質量變化；b)隆升速率

?

3.GIA在典型區域的精度對比

3.1 南極大陸PGR速率

由于南極地區缺少近場相對海平面(RSL)資料并且南極冰蓋在全新世發生了巨大變化(Ma et al., 2016)，因而其冰川均衡調整較為特殊，為了更好地評估GIA模型，本文選擇了南極區域從以下兩方面各模型進行了比較分析。

?

圖5 南極地區不同GIA模型的地殼隆升速率的預測結果：(a)ICE-6G_C; (b)ICE-6G_D; (c)Paulson07; (d)Geruo13

3.2 北極地區

圖5 北半球地區不同GIA模型的地殼隆升速率的預測結果：(a)ICE-6G_C; (b)ICE-6G_D; (c)Paulson07; (d)Geruo13

?

3.3 中國大陸地區

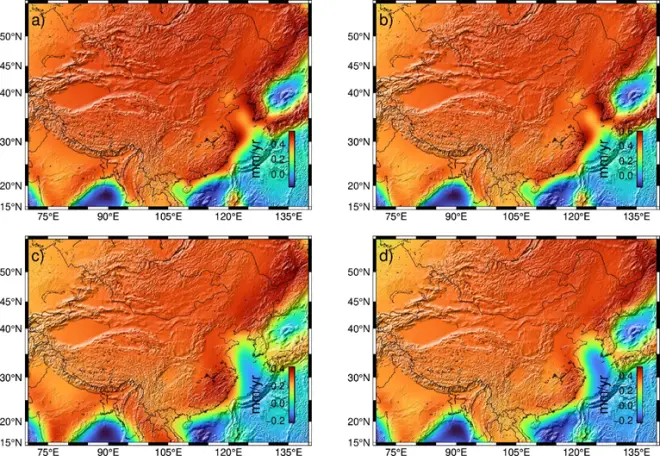

圖6 不同GIA模型在中國大陸地區的空間分布: (a)ICE-6G-C; (b)ICE-6G-D; (c)Pailson07; (d)geruo13

?

?

三、GIA研究進展

GIA在各類地球物理信號改正中，比如海洋、冰雪消融監測、水儲量、南極研究、地震研究等方面，接下來本節將介紹不同的研究內容。

(一) ?宇宙成因核素暴露年代研究中GIA效應的影響

Calculating cosmogenic-nuclide surface-exposure ages is critically dependent on a knowledge of the altitude of the sample site. Changes in altitude have occurred through time as a result of glacial isostatic adjustment (GIA), potentially altering local nuclide production rates and, therefore, surface-exposure ages. Altitude determines the atmospheric pressure at a location, which controls the site-specific nuclide production rate and, therefore, the surface-exposure age(Jones et al., 2019). Consequently, nuclide production rates increase with altitude(Lal, 1991; Lal and Peters, 1967; Sato et al., 2008).

?

(二) GIA改正對海平面研究的影響

海平面上升被視為是人為因素導致的全球氣候變化的一個可觀測的指示信號。在上個世紀，海平面的平均上升速率大致為1~2 mm/yr(Church et al., 2001)，目前全球的海平面上升速度大約為3.53 mm/yr(https://www.aviso.altimetry.fr/en/data/products/ocean-indicators-products/mean-sea-level/data-acces.html#c12195)。

?

(三) ?GIA改正對冰川研究的影響

冰川是冰凍圈里重要的組成部分，它對太陽輻射有高反射以及自身的相變需要大量的潛熱，因而冰川在能量平衡、全球的大氣和海洋環流中有著重要的影響(汪秋昱, 2018)。全球冰蓋主要分布在南極洲、格林蘭島、亞洲高山區和北美阿拉斯加、南美洲西部山脈(圖7)，而全球的GIA隆升地區主要分布在南極洲東部、歐洲斯堪的納維亞半島、北美哈德遜灣以及格林蘭島地區，因而在這些地區的冰川研究中需要仔細考慮GIA效應。在南極冰蓋的研究中，Gao et al.(2015)使用不同的GIA模型得到冰雪消融速率差異最大達到80 Gt/a，因而在使用GRACE研究南極的冰雪質量變化時，更準確的GIA是關鍵。有研究發現在使用GRACE研究南極和格林蘭島的冰雪時，相比于GIA改正之前，冰雪融化的速率明顯減少。

?

圖7 全球主要的冰川和冰蓋的分布(http://nsidc.org/glims/)

?

?

(四) GIA改正對地震研究的影響

冰川均衡調整是黏彈地球?qū)δ┐伪谌诨约昂Ｋ?fù)荷改變的響應，對地殼運動和地球重力場均有影響，因此在地震問題的研究中，GIA的改正尤為重要。Ojo et al.(2021) 研究了加拿大地區應力張量的累積和釋放的速率，結果表明加拿大地區東部小于20%的累積應力是由于地震釋放的，而大部分是歸因?yàn)镚IA效應；有研究在研究2015年的尼泊爾地震中重力變化中進行GIA改正的大小在那曲和拉薩站點與垂直運動產生的重力變化相當(Chen et al., 2015)；而GIA對地震的發生也有促進和誘發作用，Chris et al.(2020)評估了GIA在阿拉斯加?xùn)|南部的主要斷層對大地震的影響，發現在30次的觀測中有23次5級地震是由GIA推動的。由此可見，在研究中GIA的效應不可忽視。

?

(五)如何在GRACE產品中扣除GIA效應

由于GRACE重力衛星觀測得到的時變重力場包含了現今地表質量變化(PDSMC)和GIA效應，在各類地球科學問題的研究中需要有效扣除GIA效應。上述的章節介紹了不同的GIA模型，接下來將分析如何在GRACE產品中扣除GIA效應的方法。根據Bramha et al.(2022)，目前主要有三類方式：1）對于level 2級的GRACE球諧產品，通常直接扣除GIA對應的球諧系數，主要流程如下：

?

圖1 方案一：直接從GRACE球諧產品中扣除球諧系數形式的GIA

?

圖2 方案二：地球?yàn)閺椥泽w，存在對重力場的影響。因此將GRACE和GIA轉成格網數據再扣除

?

圖3 方案三：地球?yàn)閯傮w，不存在對重力場的影響。同樣將GRACE和GIA轉成格網數據再扣除

?

為了對比三類方法的差異，我們使用GRACE level 2 06版本的球諧數據，并使用stokes系數版本的GIA效應，嘗試改正GRACE時變重力場。（Hence, PDSMC estimates from option (b) are equivalent to option (a), and are correct. a slightly different relation (eq. 4) is used for obtaining GIA EWH fields, which leads to an error in the PDSMC EWH fields:）文中分析了方案二和方案三的差別，指出We conclude that due to such an error, the Antarctic ice mass loss rate would be overestimated by ≈18 per cent and the ocean mass increase rate would be underestimated by ≈6 per cent. This further demonstrates the importance of removing the GIA signal consistently. The error here is a function ofthe GIA model only, which is clear from eq. (5). Therefore, these numbers will change if we replace the Caron et al. (2018a)GIA model used here by a different GIA model. 接下來我們將使用ICE-6G-D GIA模型(變換GIA模型)，得到類似于文中的表一。

An additional option arises if users download a gridded PDSMC field that is already corrected for GIA and then want to apply a different GIA correction. These gridded fields could be level 3 GRACE products or the mascons, which are readily available from various data centres. In this case, users need to add back the previously removed GIA field and remove a GIA grid of their choice. Here, users should ensure consistency. Any provision of GIA EWH fields should include information on the relation used (eq. 3 or eq. 4)。此處將以GRACE mascon數據為例分析如何替換不一樣的GIA模型并保持一致。本文使用的數據為CSR發布的 GRACE/GRACE-FO RL06 Mascon Solutions (version 02), The solutions with all the appropriate corrections applied (GAD, GIA, C20, C30, degree1, etc) in equi-angular grids. 同時A glacial isostatic adjustment (GIA) correction has been applied based on the model ICE6G-D。

?
