設計，是為生活服務的，也是提高生活品質的。日常生活中最常用的淋浴空間，也有新玩法了，那就是最近特別流行的無障礙無門檻淋浴間！

下面，我們就從以下幾個方面來一起看看無障礙無門檻淋浴間該如何實現：

1、什么是無障礙無門檻淋浴間？

2、無障礙無門檻淋浴間的工藝類型

3、無障礙無門檻淋浴間的施工工藝

01.?什么是無障礙無門檻淋浴間？

source：google.cn

1、概念理解

說到無障礙無門檻淋浴間，就不得不先說說什么是有門檻淋浴間：

通常是指在鋪貼基層設置止水坎，再鋪設門檻石的淋浴間地面做法，防止水流從濕區流向干區，造成破壞干區地面飾面的局面發生。

source：google.cn

△ 有門檻石淋浴間工藝示意

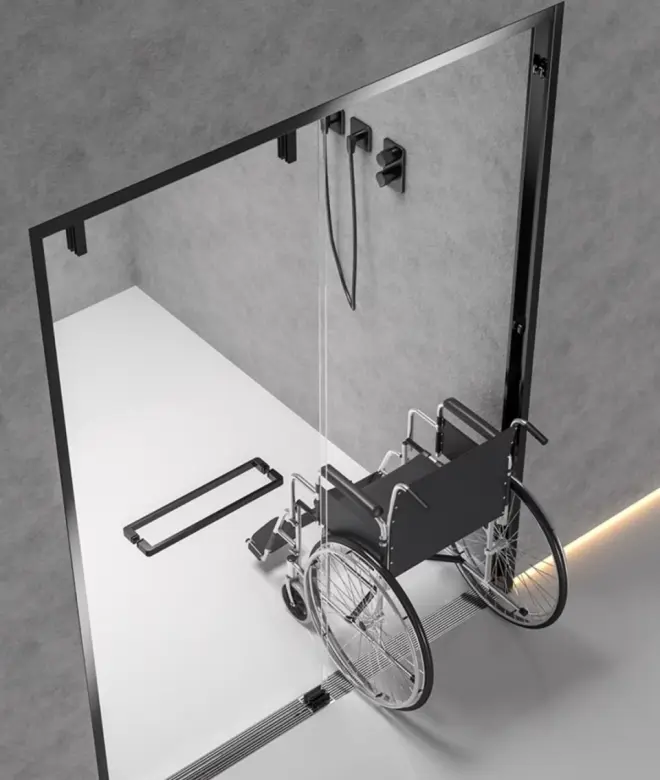

那么，無障礙無門檻淋浴間就比較容易理解了，主要是指通過工藝做法，讓淋浴間內部濕區和外部干區之間的地面沒有任何高差，同時控制水流方向，并對水流進行匯集、排疏，在干濕區之間采用阻斷水流的方式，達到不讓水流出的目的。

source：google.cn

△ 無障礙無門檻淋浴間工藝示意

所以，有門檻淋浴間工藝，主要是通過“擋”來控制水流，即在干濕區之間設置了一個高于地面的“擋水條”。無障礙無門檻淋浴間工藝，主要是通過“斷”來控制水流，即在干濕區之間設置了一個低于地面的“斷水槽”，只不過上面加了蓋板，使整個地面表面平齊。

△ 有門檻石淋浴間擋水示意

△ 無障礙無檻淋浴間斷水示意

2、為什么要做無障礙無門檻淋浴間？

source：google.cn

a、安全性更高

淋浴間地面不用擋水條進行區域劃分，也不存在高差，走路通行均沒有障礙，不會被門檻磕絆阻擋，安全性更高，舒適感也大大提升。

source：google.cn

b、美觀性更強

地磚能夠通鋪，整體感強，視覺效果好，可有效提升空間美觀性，同時又能滿足功能分區不影響使用。

source：google.cn

c、適用性更強

適用于各種大小格局的衛生間，由于整體占地小，因此小面積的衛生間更適用。同時還適用于各種裝飾風格，極簡風、輕奢風、侘寂風等等均適用。

source：google.cn

d、更易清潔

沒有門檻石止水坎，還有一個很大的好處就是不存在衛生死角，打掃衛生更輕松一些。也更便于智能家居設備，如掃地機器人等的工作。

source：google.cn

e、規范要求

隨著老齡化問題及對特殊人群的重視提升，各種規范標準都出臺了無障礙設計的相關內容，特別是一些公共空間，如酒店、民宿、會所、老年人活動中心、醫療空間等，若設置淋浴間，則需符合規范要求。

source：google.cn

02.?無障礙無門檻淋浴間的工藝類型

source：google.cn

無障礙無門檻的淋浴間的工藝，本質上來說，其實就是利用條形地漏，將淋浴間內的濕區與淋浴間外的干區的地面斷開，并向條形地漏找坡，從而將水流斷開并匯聚在條形地漏里，達到止水防溢的目的。

那么也可以簡單地理解為條形地漏就是斷水槽的作用，工藝組成也可以簡化為“地面找坡+條形地漏面板或地縫+地漏盒（排水盒）+排水口”，設置位置需在干濕分區的“分界線”上。

source：google.cn

△ 工藝分析示意

通?？梢酝ㄟ^(guò)以下幾種工藝做法來實現無障礙無門檻淋浴間：

1、明裝式

明裝式工藝類型，主要是指地漏面板明裝在地面鋪裝層，與地面鋪裝材質有明顯的區分。

那么通常根據地漏面板的不同，其工藝類型也相對不同，主要可以分為金屬鏤空式地漏面板、金屬整體式地漏面板、金屬鏤空式地漏面板與推拉門地軌一體式三類。

a、金屬鏤空式地漏面板

根據鏤空式地漏的寬度不同，又可分為寬邊式和極窄式。

source：google.cn

△ 工藝做法示意

source：google.cn

△ 寬邊式示例

source：google.cn

△ 極窄式示例

b、金屬整體式地漏面板

source：google.cn

△ 工藝做法示意

source：google.cn

△ 樣式示例

c、金屬鏤空式地漏面板與推拉門地軌一體式

source：google.cn

△ 工藝做法示意

source：google.cn

△ 樣式示例

2、隱藏式

隱藏式工藝類型，主要是指地漏面板直接采用地面鋪裝材料（瓷磚或石材），從而隱藏于地面鋪裝層；或者設置石材地縫，使表面上基本看不到地漏的存在。

因此隱藏式工藝類型便可以分為嵌入式隱形地漏面板和石材地縫式兩類。

a、嵌入式隱形地漏面板

根據嵌入方式的不同，又可分為嵌磚式和石材蓋板式。

source：google.cn

△ 嵌磚式工藝做法示意

△ 嵌磚式示意

source：google.cn

△ 石材蓋板式工藝做法示意

source：google.cn

△ 石材蓋板式示意

b、石材地縫式

根據是否做金屬收口處理，又可分為有金屬條收口式和無金屬條收口式。

source：google.cn

△ 有金屬條收口式工藝做法示意

source：google.cn

△ 有金屬條收口式示例

source：google.cn

△ 無金屬條收口式工藝做法示意

source：google.cn

△ 無金屬條收口式示例

03.?無障礙無門檻淋浴間的施工工藝

source：google.cn

無障礙無門檻淋浴間的施工相對來說并不復雜，下面就以同層排水的明裝金屬鏤空式地漏面板的工藝做法為例，來聊聊無障礙無門檻淋浴間地面的具體施工做法。

施工流程為：

施工準備→基層處理→布置管線→鋪設架空層→防水處理→找平找坡→安裝地漏、鋪貼地磚→嵌縫及收口處理→安裝玻璃淋浴間

1、施工準備

施工前要確定好施工環境、地面基層條件是否符合標準要求，同時還需檢查施工圖紙是否完整，施工材料及工具是否完好、準備齊全，施工人員是否做好技術交底工作等，并做好建筑樓面的檢查及處理。

2、基層處理

先用水泥砂漿將地面找平找坡，然后對墻面、地面做防水處理，特別注意像墻地面接縫處、排水口等細節部位要做加強防水。待防水層干透后，進行試水實驗，驗收合格且達到養護時間后，用水泥砂漿澆筑防水保護層。

source：google.cn

3、布置管線

在水電施工階段，根據設計圖紙、產品樣式及現場測量情況進行管線布置。地漏排水口的位置及數量通常與地漏盒的寬度和長度有關，具體參數要根據具體選用的地漏產品來確定。然后做好相關的測量定位后安裝即可。

source：google.cn

4、鋪設架空層

根據預制板的尺寸及結構計算，設置架空立柱。然后將現場提前澆好的水泥預制板，蓋在架空立柱上，再用水泥砂漿做縫隙處理。

source：google.cn

5防水處理

水泥地面完成后再次進行涂料防水處理，待防水層干透后，用48小時“蓄水試驗”驗收防水。待驗收合格并達到養護時間后，鋪設水泥砂漿防水保護層。

source：google.cn

6、找平找坡

根據衛生間的地面設計，用水泥砂漿對地面進行找平找坡處理。注意淋浴間內外的地面要坡向地漏方向。

7、安裝地漏、鋪貼地磚

將多余的管部切除，并用海綿封堵管口，在地面鋪設粘結層，安裝地漏排水盒，然后根據設計圖紙或預排編號進行地磚鋪貼。

source：google.cn

8、嵌縫及收口處理

地磚鋪貼完成后，對磚縫及墻地磚與地漏間的縫隙進行嵌縫處理。并安裝地漏面板端頭收口配件。

source：google.cn

9、安裝玻璃淋浴間

若需安裝淋浴間玻璃隔斷及門體，則需要根據設計圖紙及現場情況，在吊頂及墻面施工階段對隔斷及門體結構框架進行測量定位、安裝預留、配件預埋等。

然后待地面施工完成后，在地漏面板上安裝止位器配件，再安裝淋浴間框架、門體軌道、玻璃隔斷及門扇、相關配件等，并試用檢驗。

source：google.cn

△ 部分施工過程

10、注意事項

a、根據規范要求，設置排水坡時，其坡度不應小于1.0%，故在施工前，應根據排水方向、排水坡長度、完成面厚度等因素彈線定位。

source：google.cn

b、淋浴區墻面防水層翻起高度不應小于2000mm，且不低于淋浴噴淋口高度。

c、地漏面板與其兩側的地磚完成面必須要保持平齊，不得因施工誤差等原因而使其存在高差。在安裝地漏盒及鋪貼地磚時，要時刻測量調整，確保施工精度。

source：google.cn

d、前期管線布置時，地漏排水口的布置位置必須與所選用的產品一致，防止最后安裝地漏盒時存在錯位情況。

source：google.cn

e、在施工前期，要把浮土、泥砂等清理干凈，保證樓板表面平整、干燥。防水涂料涂刷時，應薄厚均勻，以避免造成滲漏。

（本文的圖片均來源于網絡，版權歸原作者所有）
