十五、Fluent濕空氣模擬-組分輸運模型
FLUENT可以使用組分輸運模型來模擬濕空氣，但這只是組分輸運模型的一個簡單應用，實際上對組分輸運模型應用比較多的是燃燒和化學反應問題。本文主要通過組分輸運模型模擬濕空氣問題來講解該模型的基本使用方法。
1概念介紹
什么叫做組分輸運？我們通過和多相流概念對比來進行理解，我們知道多相流是指相態不同（氣、液、固）的流體或相同相態但運動狀態不同的流體共同流動，對于這樣的問題我們使用多相流模型可以很清晰的查看流體的相界面分布情況。但是如果多種流體相態和運動狀態都相同，呈現出一種混合狀態比如空氣，不存在相界面，我們應該如何模擬呢？-使用組分輸運模型，所以組分輸運模型實際上是模擬混合物各組分之間或與其他相之間的相互作用。
對于空氣，其由氧氣、氮氣、水蒸氣等氣體組成，如果我們只想了解其中水蒸氣各物理場分布情況，就可以使用組分輸運模型。本例用一個簡單的例子來簡要描述Fluent組分輸運模型模擬濕空氣問題。
2?模型描述
本例的模型較為簡單，如圖所示。計算域高0.225m，寬1.8m。左端有一0.005m濕空氣進口，空氣溫度為330K，相對濕度為50%，速度為0.5m/s，計算域右端為壓力出口邊界，上方為Wall邊界，溫度為300K，下方為axis邊界。濕空氣從左端進口流入計算域內，經過冷壁面，空氣相對濕度會升高。
?
3?導入網格
打開fluent，導入本文末尾鏈接資源內的網格模型。
?
導入完成后控制面板會出現warning信息：WARNING: The mesh contains high aspect ratio quadrilateral, hexahedral, or polyhedral cells。提示網格縱橫比過大，并給出了解決辦法，對于本例，縱橫比過大不會影響計算結果，因此不必進行操作。
注：一般情形下，網格縱橫比越接近1越好，主體內網格縱橫比不超過5，邊界層內縱橫比不超過100，網格縱橫比會影響計算收斂性，是判斷網格質量的一個標準。
?
4?Scale網格尺寸
Scale檢查網格尺寸。如圖所示。
?
確保計算域尺寸是我們所需要的。本例中x方向尺寸0~1.8m，y方向0~0.225m。
5?設置求解器
選擇壓力基(pressure-based)求解器，同時選擇穩態模擬，不考慮考慮重力。設置2D Space為Axisymmetric。
?
注：?2D Space的設置可以大大簡化計算量，加快收斂，在上一篇文章中進行了詳細的講解，感興趣的可以查看文章《14.FLUENT中2D Space設置》。
?
6?設置計算模型

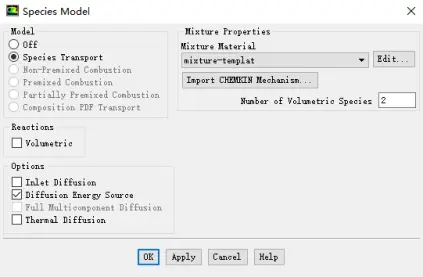

流動為單相流動層流，打開能量方程，同時打開Species Transport模型。
????????
Mixture Material選項下為混合物物質屬性，此處可保持默認，稍后在Material設置時進行修改；Number of Volumetric Species表示混合物組分個數，本文只考慮空氣中的水蒸氣相對濕度，因此組分數為2，分別為空氣和水蒸氣。
?
7材料設置
打開組分輸運模型后，此時材料設置欄會出現Mixture
?
雙擊Mixture下的mixture-templat，即上一步設置中的混合物屬性，彈出下圖，可在Name中更改名稱為wet-air，在Mixture Species欄單擊Edit
?
通過Selected Species下的Add和Remove，選擇h2o和air。注意，此處的h2o為水蒸氣。單擊OK，之后單擊Change/Create，其他材料屬性保持默認。
8?設置邊界條件
in：采用Velocity-inlet邊界，速度為0.5m/s，溫度330K，Species欄下的Species Mass Fractions組分質量分數設置為0.055，表示空氣中水蒸氣質量分數為0.055，即相對濕度50%。(相對濕度及水蒸氣質量分數的轉換，可查詢相關公式)
?
out：設置為Pressure-outlet，回流溫度設置為330K，組分質量分數設置為0.055，其余保持默認
sys：設置axis邊界
wall：wall邊界，溫度為320K，Species設置為Zero Diffusive Flux
wall-in：wall邊界，Temperature欄選擇Heat Flux，設置為0，Species設置為Zero Diffusive Flux
?
?
9?求解方法
?
Solution Controls保持默認
10初始化
選擇標準初始化，Compute from選擇in邊界，將h2o的質量分數改為0.0897，單擊Initialize，完成初始化
11?動畫設置
Calculation Activities-Solution Animations，單擊Create/Edit，彈出下圖
?
單擊Define
?
選擇PPM Image，window設置為2，Storage Directory選擇合適的存儲位置，單擊Display Type下的Contours
?
選擇Species下的Relative Humidity（相對濕度），單擊Display，在界面顯示出初始相對濕度云圖
12?計算設置
?
13?相對濕度動畫
?
