摘要：農作物葉片病害檢測系統用于智能檢測常見農作物葉片病害情況，自動化標注、記錄和保存病害位置和類型，輔助作物病害防治以增加產值。本文詳細介紹基于YOLOv5深度學習模型的農作物葉片病害檢測系統，在介紹算法原理的同時，給出Python的實現代碼、PyQt的UI界面以及訓練數據集。在界面中可以選擇各種圖片、視頻進行檢測識別；可對圖像中存在的多個目標進行識別分類，可識別多種農作物葉片病害類型。博文提供了完整的Python代碼和使用教程，適合新入門的朋友參考，完整代碼資源文件請轉至文末的下載鏈接。

完整代碼下載：https://mbd.pub/o/bread/ZJaXlptr

參考視頻演示：https://www.bilibili.com/video/BV1iT411r7ym/

離線依賴庫下載鏈接：https://pan.baidu.com/s/1hW9z9ofV1FRSezTSj59JSg?pwd=oy4n?（提取碼：oy4n ）

前言

????????農作物病害主要發生在植物葉片，可以通過葉片病害特征判斷出植物感染病害類型。盡早地檢測出植物病害，能夠極大程度上減少產量損失、經濟損失。然而，人工檢測需要耗費大量時間和人力成本，檢測結果受人為主觀意識影響，且依賴專業知識。其次，專門從事病害識別的人才緊缺，且難以滿足市場需求，因此，需要用一種高效、快速的人工智能檢測方法解決這一難題。

????????這里使用基于YOLOv5的植物病害檢測算法，利用收集到的農作物葉片病害數據集進行訓練，驗證模型有效性后用于UI系統的預測輸出。農作物葉片病害檢測系統主要用于常見農作物葉片病害的智能檢測，利用相機采集的作物圖像，基于深度學習技術識別包括蘋果黑星病、繡葉、玉米灰葉斑病等30種常見的病害類型，輸出病害處的標記框和對應類別，以輔助自動化農作物病害防治；軟件提供登錄注冊功能，可進行用戶管理；軟件能有效識別相機采集的圖片、視頻等文件形式，檢測葉片表面病害情況，并記錄識別結果在界面表格中方便查看；可開啟攝像頭實時監測和統計實際農作物葉片，以檢測其病害情況，系統支持結果記錄、展示和保存。

????????開發前在網上查找了一些相關的腳本，似乎大多關注于YOLOv5-YOLOv8等算法的配置修改（換個數據集訓練），不失為不錯的練習教程，但幾乎沒有人將其開發成一個可以展示的完整軟件，并不方便選擇文件和實時檢測。對此這里給出博主設計的界面，使用PyQt5設計和美化UI，功能也可以滿足圖片、視頻和攝像頭的識別檢測，希望大家可以喜歡，初始界面如下圖：

????????檢測類別時的界面截圖（點擊圖片可放大）如下圖，可識別畫面中存在的多個類別，也可開啟攝像頭或視頻檢測：

???????? 詳細的功能演示效果參見博主的B站視頻或下一節的動圖演示，覺得不錯的朋友敬請點贊、關注加收藏！系統UI界面的設計工作量較大，界面美化更需仔細雕琢，大家有任何建議或意見和可在下方評論交流。

1.?效果演示

????????軟件好不好用，顏值和功能都是重要指標，首先我們還是通過動圖看一下識別葉片病害的效果，系統主要實現的功能是對圖片、視頻和攝像頭畫面中的農作物病害進行檢測，檢測的結果可視化顯示在界面和圖像中，另外提供多處病害的顯示選擇功能，演示效果如下。

（一）用戶注冊登錄界面

????????這里設計了一個登錄界面，可以注冊賬號和密碼，然后進行登錄。界面還是參考了當前流行的UI設計，左側是一個動圖，右側輸入賬號、密碼、驗證碼等等。

（二）選擇圖片識別

????????系統允許選擇圖片文件進行識別，點擊圖片選擇按鈕圖標選擇圖片后，顯示所有農作物識別的結果，可通過下拉選框查看單個葉片病害的識別結果。本功能的界面展示如下圖所示：

（三）視頻識別效果展示

????????很多時候我們需要識別一段視頻畫面中的病害情況，這里設計了視頻選擇功能。點擊視頻按鈕可選擇待檢測的視頻，系統會自動解析視頻逐幀識別農作物，并將結果記錄在右下角表格中，效果如下圖所示：

（四）攝像頭檢測效果展示

????????在真實場景中，我們往往利用設備攝像頭獲取實時畫面，同時需要對畫面中的農作物進行識別，因此本文考慮到此項功能。如下圖所示，點擊攝像頭按鈕后系統進入準備狀態，系統顯示實時畫面并開始檢測畫面中的農作物，識別結果展示如下圖：

2.?農作物葉片病害檢測

（一）系統介紹

????????日常生活中常見果蔬的種類繁多，其葉片病害的類別就更多了，如何準確地自動化識別病害以提升作物產量，減少經濟損失是當前一個重要問題。對于現有的植物病害檢測方法還不能準確且快速地檢測植物葉片中病害區域問題，博主這里采用技術已經成熟的基于YOLOv5的深度學習方法，用于檢測馬鈴薯、番茄葉片等常見病害。通過數據增強和圖像標注技術構建馬鈴薯、玉米、番茄葉片病害數據集，利用YOLOv5主干網絡對病害特征的提取能力，實現葉片病害檢測和識別。通過調閱資料和訓練測試代碼，博主覺得YOLOv5不失為一種為蘋果、番茄葉片病害檢測的高性能解決方案，能夠以較高的準確率對植物葉片病害進行分類與定位。當然現在YOLOv6、YOLOv7、YOLOv8等算法也在不斷提出和改進，等其代碼版本成熟后博主也會再設計本系統的算法，敬請期待。

（二）網絡結構

???????? Yolov5網絡結構是由Input、Backbone、Neck、Prediction組成。Yolov5的Input部分是網絡的輸入端，采用Mosaic數據增強方式，對輸入數據隨機裁剪，然后進行拼接。Backbone是Yolov5提取特征的網絡部分，特征提取能力直接影響整個網絡性能。Yolov5的Backbone相比于之前Yolov4提出了新的Focus結構。Focus結構是將圖片進行切片操作，將W（寬）、H（高）信息轉移到了通道空間中，使得在沒有丟失任何信息的情況下，進行了2倍下采樣操作。

（四）數據集及訓練

????????這里我們使用的農作物葉片數據集，每張圖片除包括類別標簽外，還有一個標注的物體邊框（Bounding Box），涉及的病害種類如下所示：

????????農作物葉片病害數據集中，訓練集含有2330張圖片，測試集包含239張圖片，部分?jǐn)?shù)據及標注如下圖所示。

? ? ? ? 每張圖像均使用LabelImg工具進行標注，提供了圖像中農作物葉片的bounding box，農作物葉片的關鍵part信息，以及農作物葉片病害的屬性信息，數據集部分圖片如下圖所示。

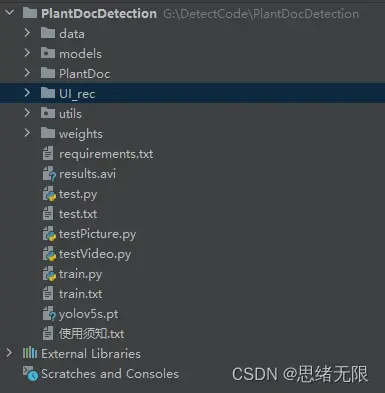

????????本項目文件的根目錄包含的內容如下圖所示，其中train.py用于訓練自己的數據集。我們訓練和測試自己的數據集基本就是利用到這些代碼。在數據集和配置文件等準備完成的基礎上，我們運行train.py腳本進行訓練。

????????在深度學習中，我們通常通過損失函數下降的曲線來觀察模型訓練的情況。而YOLOv5訓練時主要包含三個方面的損失：矩形框損失(box_loss)、置信度損失（obj_loss）和分類損失(cls_loss)，在訓練結束后，我們也可以在logs目錄下找到生成對若干訓練過程統計圖。下圖為博主訓練農作物葉片識別的模型訓練曲線圖。

? ? ? ? 以下是訓練過程中終端輸出的結果，整個訓練經歷300個Epoch，最終保存最佳模型在logs文件夾中。

????????一般我們會接觸到兩個指標，分別是召回率recall和精度precision，兩個指標p和r都是簡單地從一個角度來判斷模型的好壞，均是介于0到1之間的數值，其中接近于1表示模型的性能越好，接近于0表示模型的性能越差，為了綜合評價目標檢測的性能，一般采用均值平均密度map來進一步評估模型的好壞。我們通過設定不同的置信度的閾值，可以得到在模型在不同的閾值下所計算出的p值和r值，一般情況下，p值和r值是負相關的，繪制出來可以得到如下圖所示的曲線，其中曲線的面積我們稱AP，目標檢測模型中每種目標可計算出一個AP值，對所有的AP值求平均則可以得到模型的mAP值。

????????以PR-curve為例，可以看到我們的模型在驗證集上的均值平均準確率為0.628。從訓練結果和數據集進行分析，其干擾樣本多，容易造成誤檢， 其中有很多植物葉片是非常接近的，由于拍攝角度和光照等，實際檢測很難區分（比如：番茄葉、馬鈴薯葉等），容易造成模型誤檢。

3.?農作物葉片檢測識別

????????在訓練完成后得到最佳模型，接下來我們將幀圖像輸入到這個網絡進行預測，從而得到預測結果，預測方法（predict.py）部分的代碼如下所示：

????????得到預測結果我們便可以將幀圖像中的目標框出，然后在圖片上用opencv繪圖操作，輸出農作物葉片的類別及農作物葉片的預測分?jǐn)?shù)。以下是讀取農作物葉片圖片并進行檢測的腳本，首先將圖片數據進行預處理后送predict進行檢測，然后計算標記框的位置并在圖中標注出來。

????????執行得到的結果如下圖所示，圖中農作物葉片的種類和置信度值都標注出來了，預測速度較快。基于此模型我們可以將其設計成一個帶有界面的系統，在界面上選擇圖片、視頻或攝像頭然后調用模型進行檢測。

????????博主對整個系統進行了詳細測試，最終開發出一版流暢得到清新界面，就是博文演示部分的展示，完整的UI界面、測試圖片視頻、代碼文件，以及Python離線依賴包（方便安裝運行，也可自行配置環境），均已打包上傳，感興趣的朋友可以通過下載鏈接獲取。

下載鏈接

????若您想獲得博文中涉及的實現完整全部程序文件（包括測試圖片、視頻，py, UI文件等，如下圖），這里已打包上傳至博主的面包多平臺，見可參考博客與視頻，已將所有涉及的文件同時打包到里面，點擊即可運行，完整文件截圖如下：

????在文件夾下的資源顯示如下，下面的鏈接中也給出了Python的離線依賴包，讀者可在正確安裝Anaconda和Pycharm軟件后，復制離線依賴包至項目目錄下進行安裝，離線依賴的使用詳細演示也可見本人B站視頻：win11從頭安裝軟件和配置環境運行深度學習項目、Win10中使用pycharm和anaconda進行python環境配置教程。

注意：該代碼采用Pycharm+Python3.8開發，經過測試能成功運行，運行界面的主程序?yàn)閞unMain.py和LoginUI.py，測試圖片腳本可運行testPicture.py，測試視頻腳本可運行testVideo.py。為確保程序順利運行，請按照requirements.txt配置Python依賴包的版本。Python版本：3.8，請勿使用其他版本，詳見requirements.txt文件；

完整資源中包含數據集及訓練代碼，環境配置與界面中文字、圖片、logo等的修改方法請見視頻，項目完整文件下載請見參考博客文章里面，或參考視頻的簡介處給出：???

參考博客文章：https://zhuanlan.zhihu.com/p/500394132

參考視頻演示：https://www.bilibili.com/video/BV1iT411r7ym/

離線依賴庫下載鏈接：https://pan.baidu.com/s/1hW9z9ofV1FRSezTSj59JSg?pwd=oy4n?（提取碼：oy4n ）

界面中文字、圖標和背景圖修改方法：

在Qt Designer中可以徹底修改界面的各個控件及設置，然后將ui文件轉換為py文件即可調用和顯示界面。如果只需要修改界面中的文字、圖標和背景圖的，可以直接在ConfigUI.config文件中修改，步驟如下：

（1）打開UI_rec/tools/ConfigUI.config文件，若亂碼請選擇GBK編碼打開。

（2）如需修改界面文字，只要選中要改的字符替換成自己的就好。

（3）如需修改背景、圖標等，只需修改圖片的路徑。例如，原文件中的背景圖設置如下：

可修改為自己的名為background2.png圖片（位置在UI_rec/icons/文件夾中），可將該項設置如下即可修改背景圖：

結束語

????????由于博主能力有限，博文中提及的方法即使經過試驗，也難免會有疏漏之處。希望您能熱心指出其中的錯誤，以便下次修改時能以一個更完美更嚴謹?shù)臉幼?，呈現在大家面前。同時如果有更好的實現方法也請您不吝賜教。
