文章作者：Forever Changzhensky（AcFun、Bilibili、百度、微博和知乎昵稱：寧柳跨越）

EN TRAIN

TOUS RESPONSABLES

——SNCF

乘坐火車出行

你我共同負責

——法國國家鐵路 宣

提示

• 直—直流電傳動：指內燃機車柴油機通過聯軸器直接驅動一臺直流牽引發電機，輸出直流電并供給數臺并聯的直流牽引電動機。本文提及的法國國家鐵路C 61000型內燃機車為直—直流電傳動形式。

• 交—直流電傳動：指內燃機車柴油機通過聯軸器直接驅動一臺三相交流同步牽引發電機，經硅整流裝置轉換成直流電后，供給數臺并聯的直流牽引電動機。葡萄牙鐵路1900型和1930型內燃機車為交—直流電傳動形式。

• 交—交流電傳動：指內燃機車柴油機通過聯軸器直接驅動一臺三相交流同步牽引發電機，向牽引包供給電能，由牽引包提供電流給逆變器，逆變器輸出電壓和頻率可變的交流電流，驅動每臺并聯的交流異步牽引電動機。法國國家鐵路BB 60000型內燃機車為交—交流電傳動形式。

• 法國國家鐵路公司在本文均簡稱“SNCF”⑴，巴黎大眾運輸公司簡稱“RATP”⑵，法國電力公司簡稱“EDF”⑶；法國奧梅庫爾海洋鋼鐵和鍛造公司簡稱“FAMH”⑷，法國機電公司簡稱“CEM”⑸。

• 本文屬于正經科普文章，資料及圖片來源于相關技術資料，如有侵權請及時聯系刪除之；請大家理性討論，不要在評論區干些不該干的事！

• 由于筆者精力和能力限制，在整理資料時恐有錯漏，也請諸位讀者糾正指教，謝謝合作！

參考

• 《Sulzer engined French Shunters060DA France SNCF 65500》：https://www.derbysulzers.com/frenchshunter.html

• 《[C 61000 / TC 61100] - Sujet Officiel - Matériel roulant ferroviaire - Le Web des Cheminots》：https://www.cheminots.net/forum/topic/32185-c-61000-tc-61100-sujet-officiel/

• 《Locomotive diesel - Locotracteur - C61000 - C 61000》：http://letraindalain.free.fr/galerieYD.php?numserie=C%2061000

• 《Engins Ferroviaires en France: C 61000》：https://www.passiondutrain.com/search/label/C%2061000

• 《Diesel locomotive C 61027 Jouef》：https://gibitrains.pagesperso-orange.fr/en/train/loco_diesel_c-61027-jouef.htm

• 《Trains d'Europe : C 61000 & TC 61100 SNCF》：http://www.trains-europe.fr/sncf/locomotives/61000.htm

• 《Trains d'Europe : T 101, 104 à 109 & 130 à 133 RATP》：http://www.trains-europe.fr/divers/ratp/t101.htm

• 《Picture Gallery - Directory: /pix/fr/diesel/61000》：http://www.railfaneurope.net/pix/fr/diesel/61000/pix.html

• 《Ferrovissime: La C 61000 d'EDF》：http://blog.ferrovissime.com/2014/02/la-c-61000-dedf.html

• 《www.sttx.fr · Afficher le sujet - C 61000 SECO RAIL 134-01 et 134-02》：http://www.forum.sttx.fr/viewtopic.php?f=61&t=9575

概述

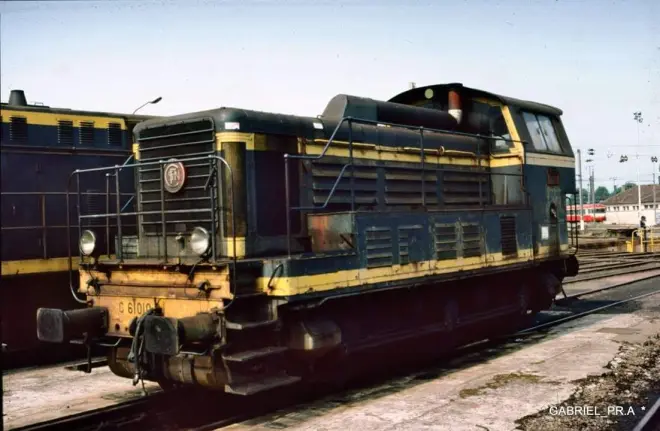

C 61000型內燃機車（1962年前為030 DA型）是SNCF于1950年到1953年間從CEM和FAMH訂購的一款調車內燃機車。除了訂購48臺C 61000型內燃機車外，SNCF同時向上述兩家制造商訂購12節TC 61100型動力單元，與C 61000型內燃機車重聯運用。

背景

SNCF于1938年成立時，裝備有BB 60011號、BB 60021號以及BB 60031號~60033號等內燃機車，是為其內燃機車運用的開端。法國解放后，SNCF從美國引進了第一款大批量運用的內燃機車——A1AA1A 62000型內燃機車，它的運用，開啟了SNCF的內燃化進程。

為了逐步淘汰蒸汽機車，SNCF開始購置C 61000型內燃機車，用于編組站調車作業。

設計

整備重量為53 t的C 61000型內燃機車，裝用1臺瑞士蘇爾壽公司制、輸出功率為375 kW的6 LDA 22型柴油機。柴油機通過聯軸器，驅動1臺直流牽引發電機，輸出直流電并供給2臺安裝在首尾兩端動輪的CEM制、輸出功率為285 kW的GDTM 553型直流牽引電動機。

機車走行部由3個通過連桿連接在一起的動輪組成。此外，機車司機室下部留有缺角，以便于調車員在進行調車作業時有站立之處。

TC 61100型動力單元車架和走行部，與C 61000型內燃機車相近，但前者不設置司機室和柴油機，車體高度有所降低。

值得一提的是，C 61000型內燃機車+TC 61100型動力單元的重聯運行設計理念，后被SNCF借鑒，實踐于對BB 63500型內燃機車的改造——在198*9年至1993年間，SNCF將23臺BB 63500型內燃機車改造為BB 64700型內燃機車，同時將19臺BB 63000型內燃機車改造為TBB 64800型動力單元。

在國鐵的運用

C 61000型內燃機車配屬于敦刻爾克、里爾、拉普蘭、拉羅什、勒阿弗爾和努瓦西勒塞克機務段，在與這些機務段相鄰的編組站用于調車作業。然而，SNCF隨后相繼訂購更高輸出功率的BB 63000型、BB 63500型和BB 63400型內燃機車，C 61000型內燃機車退居二線，后集中配屬于勒阿弗爾、里爾和巴黎東3個機務段。1973年到1985年間，C 61000型內燃機車陸續退役，其中有9臺車被RATP購置。

巴黎大眾運輸T 101號、T 104號~T 109號以及T 130號~T 133號機車

RATP于1950年訂購了1臺C 61000型內燃機車，自編號為T 101號，用于牽引路用列車。1973年到1985年間，RATP分四次向SNCF購買了10臺C 61000型內燃機車，自編號為T 104號~T 109號以及T 130號~T 133號。

法國電力公司

EDF訂購了2臺C 61000型內燃機車，部署于塞納河畔維特里發電廠。這2臺C 61000型內燃機車與SNCF訂購的同型機車的不同之處，在于冷卻室加長。

一說EDF將這2臺C 61000型內燃機車轉售給SECO-Rail公司，并重新編號為134-01號和134-02號。

保存

• C 61002號機車：加爾省昂迪茲塞文山脈蒸汽火車國際公司（停用）

• C 61035號機車：加爾省昂迪茲塞文山脈蒸汽火車國際公司

• C 61041號機車：埃納省圣康坦韋芒杜瓦旅游鐵路

• C 61042號機車：旺代省塞夫爾河畔莫爾塔涅旺代遺產鐵路

• TC 61112號動力單元：旺代省塞夫爾河畔莫爾塔涅旺代遺產鐵路（停用）

注釋

⑴法語：Société Nationale des Chemins de fer Fran?ais。

⑵法語：Régie Autonome des Transports Parisiens。

⑶法語：électricité de France。

⑷法語：Compagnie des forges et Aciéries de la Marine et d'Homécourt。

⑸法語：Compagnie électro-Mécanique。
