絲錐作為一種加工內螺紋的常用工具，按照形狀可以分為螺旋槽絲錐、刃傾角絲錐、直槽絲錐和管用螺紋絲錐等，按照使用環境可以分為手用絲錐和機用絲錐，按照規格可以分為公制，美制，和英制絲錐等。絲錐也是在攻絲時采用的主流加工工具。那么絲錐該如何選用呢？今天分享給大家一份絲錐選用指南，幫助你選擇合適的絲錐。

絲錐分類

1、切削絲錐

1、直槽絲錐：用于通孔及盲孔的加工，鐵屑存在于絲錐槽中，加工的螺紋質量不高，更常用于短屑材料的加工，如灰鑄鐵等。

2、螺旋槽絲錐：用于孔深小于等于3D的盲孔加工，鐵屑順著螺旋槽排出，螺紋表面質量高。

10~20°螺旋角絲錐可以加工螺紋深度小于等于2D；

28~40°螺旋角絲錐可以加工螺紋深度小于等于3D；

50°螺旋角絲錐可以加工螺紋深度小于等于3.5D（特殊工況4D）。

某些時候（硬材料，大牙距等），為了取得更好的齒尖強度，會選用螺旋槽絲錐加工通孔。

3、螺尖絲錐：通常只能用于通孔，長徑比可達3D~3.5D，鐵屑向下排出，切削扭矩小，被加工的螺紋表面質量高，也被稱為刃傾角絲錐或先端絲錐。

切削時，需要保證全部切削部分攻穿，否則會出現崩齒。

2、擠壓絲錐

可用于通孔及盲孔的加工，通過材料塑性變形形成牙型，只能用于加工塑性材料。

其主要特點：

1，利用工件的塑性變形加工螺紋；

2，絲錐的截面積大，強度高，不易折斷；

3，切削速度可比切削絲錐高，生產率亦相應提高；

4，由于是冷擠壓加工，加工后的螺紋表面機械性能提高，表面粗糙度高，螺紋強度、耐磨性、耐腐蝕性提高；

5，無屑加工。

其不足是：

1，只能用于加工塑性材料；

2，制造成本高。

有兩種結構形式：

1，無油槽擠壓絲錐只用于盲孔立加的工況；

2，帶油槽擠壓絲錐適用于所有工況，但通常小直徑絲錐因制造難度不設計油槽。

絲錐的結構參數

1、外型尺寸

1、總長：需注意某些需要特殊加長的工況

2、槽長：通上

3、柄方：目前常見柄方標準有DIN(371/374/376), ANSI, JIS, ISO等，選用時需注意和攻絲刀柄的匹配關系

2、螺紋部分

1、精度：由具體的螺紋標準來選擇，米制螺紋ISO1/2/3級等同于國標H1/2/3級，但需注意制造商內控標準。

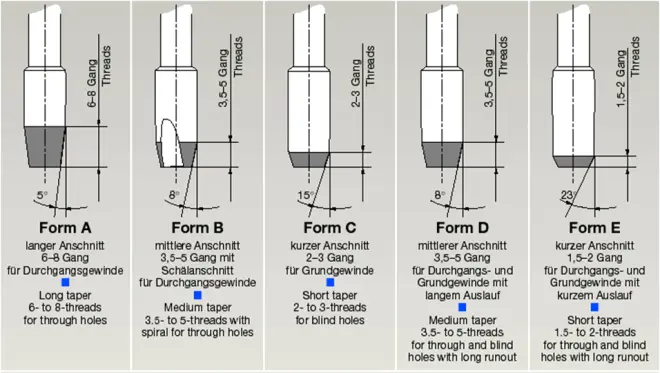

2、切削錐：絲錐的切削部分，已形成部分固定模式，通常切削錐越長，絲錐的壽命越好。

3、校正齒：起輔助與校正的作用，特別在攻絲系統不穩定的工況下，校正齒越多，攻絲阻力越大。

3、排屑槽

1、槽型：影響鐵屑成型及排出，通常為各制造商內部機密。

2、前角、后角：增大時絲錐變鋒利，可明顯降低切削阻力，但齒尖強度及穩定性下降，后角即鏟磨后角。

3、槽數：槽數增加切削刃數增加，可有效提高絲錐壽命；但會壓縮排屑空間，于排屑不利。

絲錐的材料

1、工具鋼：多用于手用切牙絲錐，目前已經不常見。

2、不含鈷高速鋼：目前大范圍用作絲錐材料，如M2(W6Mo5Cr4V2, 6542)，M3等，標記代號為HSS。

3、含鈷高速鋼：目前大范圍用作絲錐材料，如M35，M42等，標記代號為HSS-E。

4、粉末冶金高速鋼：用作高性能絲錐材料，性能較上兩者大幅提升，各家廠家的命名方式也各有不同，標記代號為HSS-E-PM。

5、硬質合金材料：通常選用超細顆粒，韌性好的牌號，主要用于制造直槽絲錐加工短屑材料，如灰鑄鐵，高硅鋁等。
絲錐對材料的依賴性很大，選用好的材料可以進一步優化絲錐的結構參數，使之適用于高效，更苛刻的工況，同時兼?zhèn)涓叩膲勖?。目前大的絲錐制造商都有自己的材料廠或者材料配方，同時由于鈷資源及價格的問題，新的不含鈷高性能高速鋼也已經問世。

絲錐的涂層

1、蒸汽氧化：絲錐放入高溫水蒸氣中，使之表面形成一層氧化膜，對冷卻液吸附性好，能起到減小摩擦的作用，同時防止絲錐與被切削材料間的粘結，適用于加工軟鋼。

2、氮化處理：絲錐表面滲氮，形成表面硬化層，適合加工鑄鐵，鑄鋁等對刀具磨損大的材料。

3、蒸汽+氮化：綜合以上兩者的優點。

4、TiN：金黃色涂層，有良好的涂層硬度及潤滑性，并且涂層附著性能好，適用于加工大部分材料。

5、TiCN：藍灰色涂層，硬度約為3000HV，耐熱性達400°C。

6、TiN+TiCN：深黃色涂層，具有優良的涂層硬度及潤滑性，適用于加工絕大部分材料。

7、TiAlN：藍灰色涂層，硬度3300HV，耐熱性達900°C，可用于高速加工。

8、CrN：銀灰色涂層，潤滑性能優越，主要用于加工有色金屬。
絲錐的涂層對絲錐性能的影響非常明顯，不過目前多是制造商和涂層廠家單獨配合研究專用涂層，如LMT的IQ，瓦爾特的THL等。

影響攻絲的要素

1、攻絲設備

1、機床：可分為立式和臥式兩種加工方式，對于攻絲，立式要優于臥式加工，臥式加工外冷時要考慮冷卻是否充分。

2、攻絲刀柄：攻絲建議選用專用攻絲刀柄，機床剛性，穩定性好的優先選用同步攻絲刀柄，相反盡可能選用帶有軸向/徑向補償?shù)娜嵝怨ソz刀柄。除小直徑絲錐（<m8），盡可能選用方身驅動。< span=""></m8），盡可能選用方身驅動。<>

3、冷卻條件：對于攻絲，特別是擠壓絲錐，對冷卻液的要求是潤滑>冷卻；實際使用時可依據機床條件調配（使用乳化液時，建議濃度大于10%）。

2、被加工件

1、被加工件的材料及硬度：工件材料硬度要均勻，通常不建議用絲錐加工超過HRC42的工件。

2、攻絲底孔：底孔結構，選擇合適的鉆頭；底孔尺寸精度；底孔孔壁質量。

3、加工參數

1、轉速：轉速給定的依據是絲錐的種類，材料，被加工材料及硬度，攻絲設備的優劣等。

通常依據絲錐制造商給定的參數選用，在下列工況下必須降低轉速：

- 機床剛性差；絲錐跳動大；冷卻不充分；

- 攻絲區域材質或硬度不均勻，如焊點；

- 絲錐被加長，或者使用延長桿；

- 臥加，外冷；

- 手工操作，如臺鉆，搖臂鉆等；

2、進給：剛性攻絲，進給=1個螺距/轉。

柔性攻絲，且刀柄補償變量足夠的情況下：

進給=（0.95-0.98）個螺距/轉。

絲錐選用的幾點提示

1、不同精度等級絲錐的公差

選用依據：不能僅根據被加工螺紋的精度等級來選擇并確定絲錐的精度等級

• 被加工工件的材質及硬度；

• 攻絲設備（如機床條件，夾持刀柄，冷卻環境等）；

• 絲錐本身精度及制造誤差。

例如：加工6H螺紋，在鋼件上加工時，可選用6H精度的絲錐；在加工灰口鑄鐵時，由于絲錐的中徑磨損較快，螺孔的擴張量也小，因此宜選用6HX精度的絲錐，壽命會更好。

關于日系絲錐精度的說明：

• 切削絲錐OSG使用OH精度體系，不同于ISO標準，OH精度體系將整個公差帶寬度強制按從最下限開始，每0.02mm作為一個精度等級，命名為OH1，OH2，OH3等；

• 擠壓絲錐OSG使用RH精度體系，RH精度體系將整個公差帶寬度強制按從最下限開始，每0.0127mm作為一個精度等級，命名為RH1，RH2，RH3等。

所以在使用ISO精度絲錐替換OH精度絲錐時，不能簡單認為6H就約等于OH3或者OH4級，需要經過換算確定，或者依據客戶的實際情況而定。

2、絲錐外型尺寸

1、目前應用最多的是DIN，ANSI，ISO，JIS等；

2、需根據客戶不同加工要求或現有條件選擇合適的總長，刃長及柄方尺寸；

3、加工時的干涉情況；

絲錐選用的6個基本要素

1、加工螺紋的類型，米制、英制、美制等；

2、螺紋底孔的類型，通孔還是盲孔；

3、被加工工件材料及硬度；

4、工件完整螺紋的深度及底孔深度；

5、工件螺紋要求的精度；

6、絲錐的外形標準（特殊要求需特殊標出）。
