青石板主要成分為石灰石，青石中含CaO一般50%左右，MgO含量在2.5-3.5之間。三角度3.7-3.8，吸水率 ≤0.75%，彎曲強度≥10.0MPa，光澤度60左右，密度2800千克/m3.所以造成青石板硬度不是太高，脆性大。

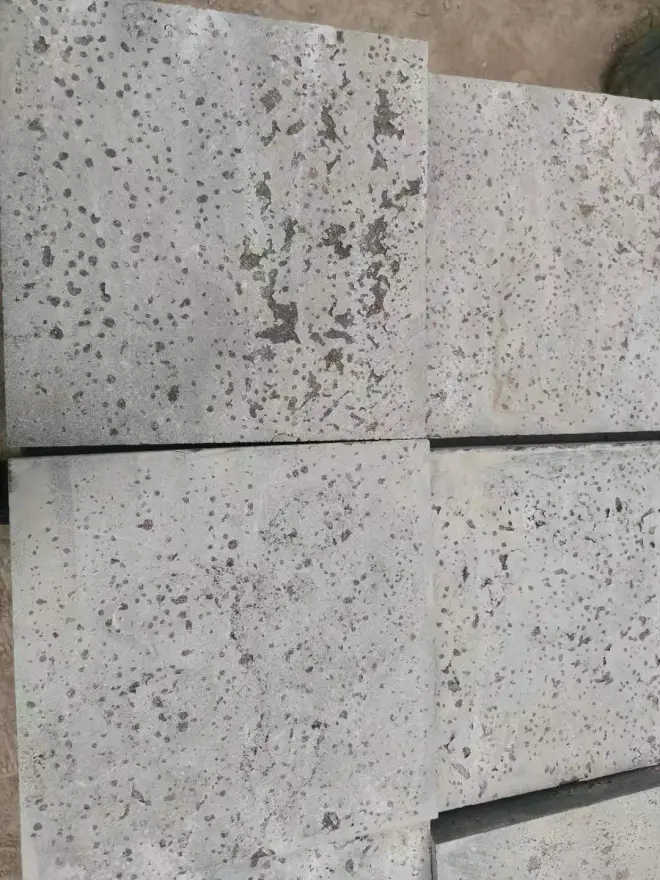

現(xiàn)代為了追求石材的自然仿古效果，很多古建街道大部分都選用青石火燒面，青石火燒首先要選用品質(zhì)好的青石板，這樣就不會一燒就爛了，青石本身就是石灰石，燒狠了就成白石灰了，燒的輕了石材表面就不掉皮，所以很難掌握。這幾年經(jīng)過我們的反復(fù)實驗，掌握了一些經(jīng)驗。

第一因石材表面經(jīng)過大鋸的切割造成表面水平度不高，首先青石板要經(jīng)過水磨機粗磨一遍，這樣表面水平度就好了，燒的時間表面就會很均勻的起皮。

第二燒石材的時間一定要帶水操作，這樣就能及時的急起石材容易掉皮而且還不容易燒碎青石板，火燒溥板時更要注意。

第三火燒青石表面是一定要走勻了，不要著急，容易造成表面不起皮。

第四火燒完不要著急打包裝，因為青石板是石灰石材質(zhì)，燒完表面更脆，容易造成石材破損大。

因為青石是石灰石燒完表面掉皮不是太好，有的工地要求高，還要進一步處理，首先要刷，有條件的用水磨機上鋼刷，這樣效果好，沒有條件的就用小手磨機加上鋼刷。

想出更好的仿古效果，用水磨機鋼刷2次，然后上仿古刷，從60目80目120目一至到360目，最少上三次仿石刷，這樣仿古效果就出來了。

備注：嘉祥海鑫石業(yè)整理加工心得，交流使用如有什么請聯(lián)系
