千呼萬喚始出來——跳票多年的10nm工藝終于降臨桌面平臺

在Intel長達數十年的制程演進歷史中，從未遇到過10nm節點這樣的困難。10nm工藝多次跳票，摩爾定律作古，讓Intel面臨著前所未有的危機。當競爭對手在桌面級高性能處理器上使用7nm工藝時，Intel只能使用老態龍鐘的14nm后面繼續添加號來苦苦支撐。即使三星和臺積電的制程數字上有些許注水，但這無法改變Intel依然處于落后地位的事實

其實Intel在這么多年來在10nm節點做過多次嘗試：

• 最早在2018年曾推出過基于初代10nm工藝的Cannon Lake系列，代表作品便是NUC Crimson Canyon深紅峽谷，本站也曾經做過相關評測。然而初代的不成熟工藝甚至連集顯都做不出來，Crimson Canyon深紅峽谷還需要外掛一顆AMD的GPU才能使用。，i3-8121U即是第一款也是最后一款的Cannon Lake處理器。這也成了Intel的一段不愿回首的黑歷史，拼命想將其抹掉，以至于在其官網的ark庫里關于Cannon Lake的條目都已經是“Page Not Found”了

• 第二次便是我們比較熟悉的Ice Lake系列了，2019年問世，代表作品便是i7-1065G7。功耗和性能的平衡表現使其在許多輕薄筆記本中予以采用，Intel更愿意將Ice Lake稱為第一代10nm工藝，我現在也正在使用著基于這款處理器的筆記本來編輯這篇文章。但這代工藝也有著一定的問題，那便是無法沖擊高性能，i7-1065G7最高功耗配置僅為25瓦，最高單核心主頻也僅能維持在4GHz上下。這對于移動平臺來說或許還夠用，但對于桌面平臺來講是遠遠不夠的

• 第三次是去年年底的Tiger Lake，按照Intel的想法，這算是第二代的10nm工藝，按照以往的命名規則應該叫做10nm+?；蛟S是之前14nm的加號太多，被消費者瘋狂吐槽的緣故，這次Intel并沒有用加號，而是改叫10nm Super Fin。這代保留了Ice Lake的優點，搭建了Evo生態平臺。同時也逐漸克服上一代的缺點，在今年的H45構架下，單核心主頻已經可以達到5GHz，有向桌面平臺叫板的實力了

在經過三次改良之后，10nm工藝終于登堂入室。桌面版的Alder Lake S發布，制程命名也從10nm Enhanced Super Fin改為Intel 7。其實叫什么并不重要，重要的是效果。Alder Lake S挾異構大小核、DDR5內存、PCI-E 5.0等諸多新科技降臨桌面平臺，究竟會激起怎樣的浪花呢？

大與小，5與5——混合架構和次時代接口標準

Big. Little，這是手機處理器領域的一個流行詞。讓少數“大”核處理單線程復雜計算，讓多數“小”核處理后臺多線程簡單運算從而提升能效比，大小核架構是手機領域?qū)τ邢揠姵厝萘康囊环N妥協。而Intel也曾經在移動平臺的Lakefield上短暫嘗試過。以往在桌面平臺不需要考慮耗電問題，所以無論是Intel還是AMD，兩家都在盡可能多地做大核。然而今時不同往日，在處理器TDP突破200瓦的當下，能效比也不得不進入桌面平臺的考慮范疇。Alder Lake上的大小核混合架構，無疑是一次大膽地嘗試

Alder Lake的“大”核基于Golden Cove架構，命名為Performance Core；而“小”核基于Grace Mont架構，命名為（Efficient Core）。從理論上來說，“大”核更適用于單線程、高負載的游戲及生產力應用，而“小”核更適用于后臺多線程輕度工作負載。

從物理上實現大小核或許還容易一些，畢竟業界也有過不少“膠水”CPU的案例，但如何調度大小核成為了一個巨大的難題。吸取了之前的Lakefield的經驗，Intel在Alder Lake上開發了一套全新的調度系統——Intel thread Director。并且在操作系統層面，微軟的Windows 11也大幅改進了任務調度規則。二者相結合將更好的分配任務給兩類核心，從而避免出現張冠李戴的情況。

除了大小核，Alder Lake還為我們帶來了兩個5，那便是DDR5內存和PCI-E 5.0。其實在推行新的內存和PCI-E標準的道路上，Intel本是走在前面的，P915的DDR2、P35的DDR3、X99的DDR4、P45的PCI-E 2.0、Z77的PCI-E 3.0，只有在PCI-E4.0的時代被AMD Zen2搶了先手。這次Intel的Alder Lake搶先發布了PCI-E 5.0和DDR5，又再次占得了先機

與Alder Lake同時發布的還有其標配座駕Z690芯片組，以往被玩家們瘋狂吐槽的牙簽總線不見了蹤影，取而代之的是DMI 4.0 X8，帶寬是原來的4倍。同時也支持下掛PCI-E4.0接口了

卷土重來——再與Zen3爭高下

ROG MAXIMUS Z690 HERO 與 宇瞻DDR5內存

早在前幾天新聞稿解禁之日，我曾經介紹了一下MAXIMUS Z690 HERO的外觀和配置。接下來我們結合Alder Lake以及Z690的新特性看一下他的BIOS

首先是DDR5內存，我們用來測試的內存是一對來自宇瞻的普條，就這這樣的普通外觀

從內存的JEDEC Profile也看得出來，這款內存并不支持什么XMP，原生便是DDR5-4800 CL40

而MAXIMUS Z690 HERO則增加了一個選項，叫做ASUS Enhance Memory Profile

開啟這個選項之后，我們會驚喜的發現宇瞻這對普條可以像XMP一樣選擇配置檔案了。這對于正處于DDR5初期，對新內存玩法還不甚了解的玩家來說，提供了一個非常便捷的超頻方式

除此之外，如果想手動獲得更高頻率的話，MAXIMUS Z690 HERO提供了最高DDR5-13333的頻率

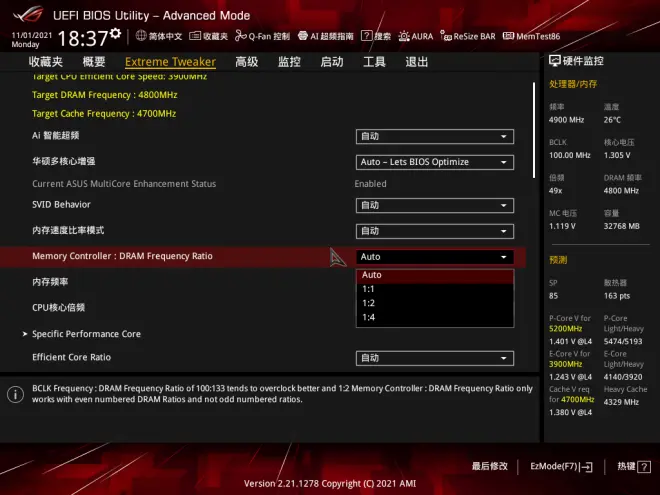

Alder Lake S的內存控制器，保留了上一代Rocket Lake S的GEAR1和GEAR2模式以外，還增加了GEAR4模式，為挑戰極限內存頻率增加了一些籌碼

內核方面的相關設置都被拆分為Performance Core和Efficient Core兩部分二分開設置

其中Performance Core可以單獨設定每個內核的倍頻和電壓

高級電源管理中可以看到默認情況下每個Performance Core核心的最高倍頻，從而知道哪些核心體質更好

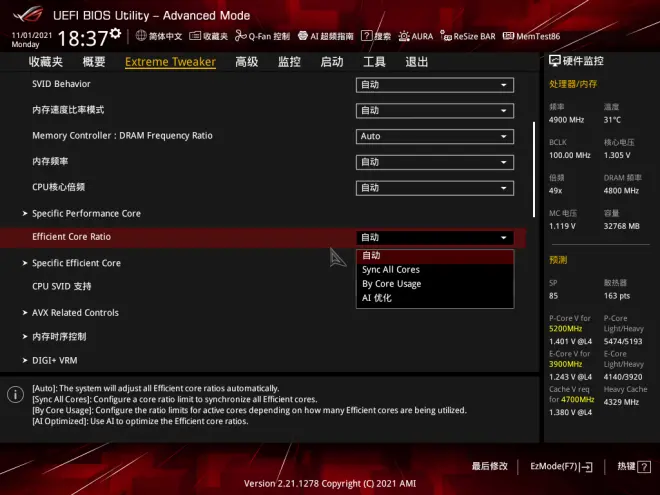

而Efficient Core被分為兩組來進行控制，并不能細化到每一個

不過Efficient Core可以選擇開啟數量，或全部關閉

基準測試

接下來的部分便是針對Alder Lake S的性能測試了，首先介紹一下測試平臺。除了12代以外，還找來了11代的I9-11900K與AMD目前主流桌面平臺的5950X作為比較。操作系統當然是最新的Windows 11，有一些軟件內依然識別為Windows 10，認為是軟件bug了。測試方法是每種測試跑三遍，如果區別不大就選三次中的最高值；如果差別較大就再跑兩次，選五個結果中第二高的值

此次收到的評測樣品為I9-12900K和I5-12600K，I9-12900K的配置為8大核（全核心4.9Ghz，單核心5.2Ghz）+8小核（全核心3.7Ghz），而I5-12600K的配置為6大核+4小核。由于Alder Lake僅有大核（Performance Core）才配備超線程技術，所以我們會見到16核24線程與10核16線程這種“奇葩”組合

由于DDR5內存內部是兩組32bit通道傳輸數據，所以單根內存即可實現雙通道，兩根內存則被識別為四通道。與此同時，上文所說提到的ASUS Enhance Memory Profile功能順利開啟無壓力

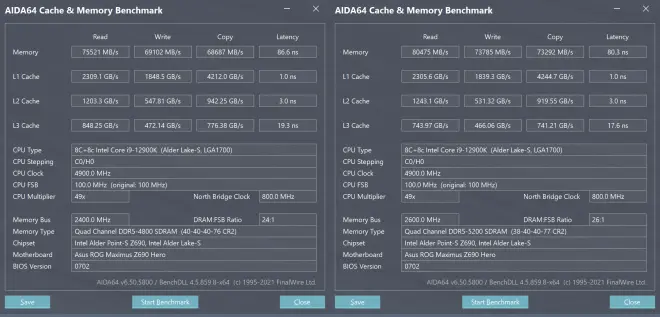

內存的帶寬測試非?？鋸垼珼DR4很難達到這種數據了

CPU-Z基準測試，I9-12900K單線程突破了800分。10代到12代實現了cpu-z單線程跑分整百關口的二連跳，IPC的提升很可觀

在和其他處理器對比下，I9-12900K的單線程優勢巨大，多線程也基本追上32線程的5950X。而I5-12600K也要超過上代的I9-11900K

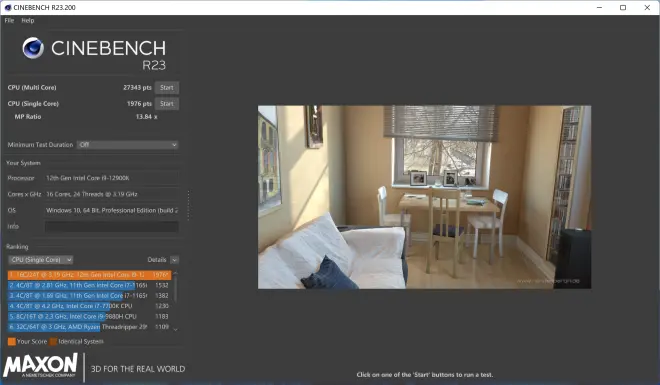

在另一個常用的測試工具Cinebench R23中，I9-12900K表現仍舊出色，單線程接近2000分

在與其他參測處理器的對比中I9-12900K也是一騎絕塵，甚至已經超過了5950X。I5-12600K也是單線程和多線程全都超過I9-11900K

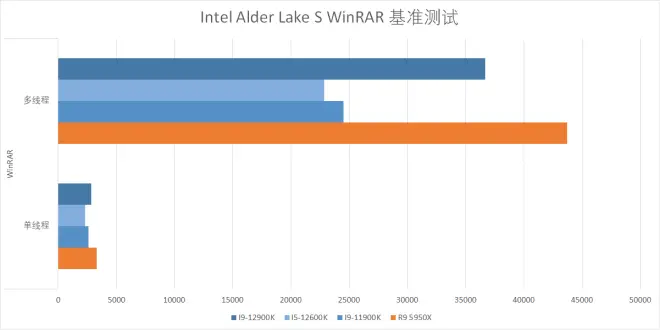

接下來是兩個解壓縮測試，7zip和WinRAR。在這兩項壓縮解壓測試中，或許是由于DDR5內存高延遲的拖累，12代的IPC優勢未能得到很好的體現，導致單線程中12900K甚至弱于11900K

而在這項測試中5950X則獨占鰲頭

3DMark Timespy測試，更貼近游戲中的物理運算，12900K得分達到了18388分

相比之下其他處理器均為超過14000分，12900K再次贏得巨大優勢

在3DMARK的CPU Profile測試中，我們可以看到CPU在不同線程數的表現

雖然5950X要多8個線程，但這多出來的超線程對于3DMARK來說并沒有多大作用，無論線程數多大，12900K依然保持著領先優勢。

由于游戲中的物理測試交給了3DMARK，所以用PCMARK10主要測試一下日常生產力應用的情況

在這個項目中，各自的差距并不大，不過依然能夠看得出12900K的領先優勢

游戲測試

首先是戰爭機器5，使用內置基準測試程序

12900K全面領先于其他處理器，畫質和分辨率越低，12900K的優勢越明顯。隨著分辨率提高到4K，這種優勢消耗殆盡

接下來是古墓麗影：暗影，同樣適用內置測試程序

在這項測試中個CPU的差距比較小，僅有12900K在1080P分辨率下顯示出稍大的優勢，而12600K和11900K的表現幾乎一樣

接下來是地平線：零之曙光，采用內置測試工具

地平線的測試結果中，12600K拉開了與11900K的差距，更接近于12900K

接下來是仙劍奇?zhèn)b傳七，由于這款游戲并沒有內置測試工具，選取了兩個場景進行測試。一個是在天師門中庭這個場景比較復雜的位置，另一個是在御靈飛行在云端時這個相對簡單的畫面。10G顯存的3080慘遭鄙視

仙劍七的測試和地平線的結果類似，12600k超過11900k，總體差距并不大

在游戲方面，12代的Alder Lake延續了傳統優勢并且以肉眼可見的優勢領先

神魔兩面——看過了Alder Lake光鮮的一面，那么他的背后是什么樣的呢？

Windows 11和Intel thread Director雖然能解決大部分調度問題，但仍有部分軟件就是那么的有個性。比如wPrime這款8年前的多線程圓周率計算軟件就為我們上演了一出小核有難大核圍觀的杯具。測試剛開始時24個線程全部滿載，CPU符合達到100%，但在幾秒鐘之后大核們的使用率紛紛降為0，而小核們則一直保持的100%

當然這種現象比較罕見，測試了許多軟件也只有wPrime出現了調度問題，概率還是可以接受。不過功耗問題則就不那么容易回避了

在AIDA64的Stress FPU測試中，i9-12900K的8個Performance Core都維持在4.9GHz，8個Efficient Core維持在3.7GHz，此時的功耗接近230W，而在運行CineBench R23的時候甚至要更高。

在功耗上，新制程的12900k比11900k還是低了一些的。但相比于競爭對手，還有比較大的劣勢

任重道遠

Alder Lake S的性能表現是值得稱贊的，IPC再度提升使得自家11代之前的處理器都遠遠地被甩在了后面，即使在少8個線程的情況下，也能在多線程測試中與5950X打得有來有回。特別是12600K，作為本代i5已經可以把上代I9拉下馬，性價比較為突出

而在游戲方面，12代的酷睿繼續保持了領先的身位，并且將后面的Ryzen越甩越遠

然而山雨欲來風滿樓，Intel的王座在風雨飄搖中岌岌可危。自從Coffee Lake的I9誕生以來，Intel在桌面平臺走上了一條以功耗換性能的不歸路。反觀蘋果M1已經走在了能耗比的前方，誠然二者目前并不在同一賽道上，但誰又能保證未來不會出現正面碰撞呢？

12代很好，但還不夠。Intel要想坐穩天下第一，還差一個從奔騰D到酷睿2的飛躍。隨著Intel的制程逐步走回正軌，這一切似乎也不是那么遙遠了
