給貓看的游戲AI實戰（三）基于狀態機的AI系統
前一節舉了一個視覺感知的例子，貓們可能感覺和AI的關系并不很大，今天盡量把上節課學的東西利用起來，然后再讓AI能夠根據情況分解問題，讓敵人看起來有點智能，不要太弱了 ╮(╯▽╰)╭。
前言、狀態機與AI
有限狀態機（FASM）是長久以來AI編程最基本的方法，就像拼UI界面要用坐標、層級一樣，非常基本。而且這種方法的適應性非常好，只要開動腦筋仔細設計觸發條件、執行動作，總能達到想要的效果。
（從反面講，觸發條件和狀態轉移的設置一不小心就會沖突造成奇怪的BUG，一定要有充分心理準備。） (￣～￣；)

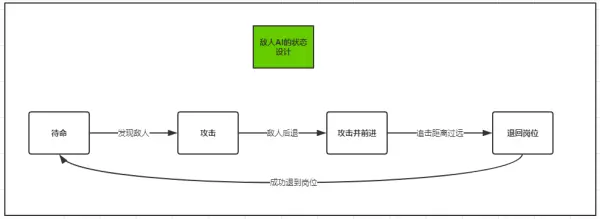

AI狀態機設計舉例：
上圖就是一個簡單的狀態機設計圖，應該非常通俗易懂。某些講解AI的書籍會把類似的思想換一個角度來講：AI在每一個時刻都有1~N種選擇，換句話說游戲進行過程中，每種情況下下AI都有一些可以選擇的行為，把這些可能性和AI的各種狀態組織起來，就形成了可能性圖。
可能性圖（Possibility Map）舉例：
上圖就是一個可能性圖，簡單地把AI可以做的各種行為列舉出來即可。但是這個圖只是簡化過的，嚴格地說，如果玩家（也就是AI的敵人）沒有出現，那么“攻擊”、“攻擊并前進”這兩個行為就沒有目標，這兩個選擇也就不存在了；而如果AI已經呆在原地了，那么“退回崗位”的行為也就不存在了。也就是說在不同狀態下AI能選擇的行為是受限制的，AI只能在有限行為中選擇合適的，這就是可能性圖的真正含義。
補充一句，其實玩家行為也是受限制的，設計AI的方法有很多地方和設計游戲玩法是通用的，畢竟玩家只是一種特殊的AI而已 ㄟ( ▔, ▔ )ㄏ
如果僅僅作為一個程序?qū)崿F(xiàn)者，搞清楚狀態轉移圖已經可以很好地實現功能了。但是如果你想自己設計游戲，就要考慮AI和玩家到底什么時間應該做什么，就應當畫一個完整的可能性圖來幫助你思考了。
1、制作狀態機AI的準備工作
本節內容要新建一個Unity工程，依然可以借用前兩節里面的一些腳本和Prefab，在上面修改。新建工程而不在上節的工程中修改，是為了避免混亂，畢竟腳本細節還是有很多不同的。這是我們第一次做真正的AI，抓緊坐穩了啊。????
1、新建工程，再單獨開一個Unity窗口打開原來的工程。把前兩節課做的敵人、玩家都保存成Prefab，然后把場景、材質（Material）、Prefab都拷貝到新工程里（可以在Unity外面直接拷貝Assets目錄里的文件）。腳本就不用拷貝了，這次變化會很大。（這步可以幫助你熟悉Unity文件操作，如果不太會整，可以新建一個，也不麻煩）。
2、如圖用Box做一個倉庫的樣子，這節課可能沒有實際作用，但是看起來會好一些，也會給你下一步改進的靈感。
3、上節的腳本都不要直接復制過來。新建一個Player腳本掛在白色的玩家身上，新建一個Enemy腳本掛在紅色的敵人身上，然后把之前寫過的代碼部分地粘貼過來。玩家要有移動功能（第一節講的），敵人有虛擬視野（第二節講的）。
Player.cs 代碼如下，還原出移動的功能即可：
// Player.cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class Player : MonoBehaviour {
public float moveSpeed = 6;
Rigidbody myRigidbody;
void Start()
{
myRigidbody = GetComponent<Rigidbody>();
}
void Update()
{
if (hp > 0)
{
Ray ray = Camera.main.ScreenPointToRay(Input.mousePosition);
RaycastHit hitt = new RaycastHit();
Physics.Raycast(ray, out hitt, 100, LayerMask.GetMask("Ground"));
if (hitt.transform != null)
{
transform.LookAt(new Vector3(hitt.point.x, transform.position.y, hitt.point.z));
}
myRigidbody.velocity = new Vector3(Input.GetAxisRaw("Horizontal"), 0, Input.GetAxisRaw("Vertical")).normalized * moveSpeed;
}
}
Enemy.cs代碼如下，還原出虛擬視野的功能即可：
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class Enemy : MonoBehaviour {
public float viewRadius = 8.0f;
public float viewAngleStep = 40;
Vector3 basePosition; // 原始位置
Quaternion baseDirection; // 原始方向
void Start () {
basePosition = transform.position;
baseDirection = transform.rotation;
}
void Update() {
DrawFieldOfView();
}
void DrawFieldOfView()
{
// 獲得最左邊那條射線的向量，相對正前方，角度是-45
Vector3 forward_left = Quaternion.Euler(0, -45, 0) * transform.forward * viewRadius;
// 依次處理每一條射線
for (int i = 0; i <= viewAngleStep; i++)
{
// 每條射線都在forward_left的基礎上偏轉一點，最后一個正好偏轉90度到視線最右側
Vector3 v = Quaternion.Euler(0, (90.0f / viewAngleStep) * i, 0) * forward_left; ;
// 創建射線
Ray ray = new Ray(transform.position, v);
RaycastHit hitt = new RaycastHit();
// 射線只與兩種層碰撞，注意名字和你添加的layer一致，其他層忽略
int mask = LayerMask.GetMask("Obstacle", "Player");
Physics.Raycast(ray, out hitt, viewRadius, mask);
// Player位置加v，就是射線終點pos
Vector3 pos = transform.position + v;
if (hitt.transform != null)
{
// 如果碰撞到什么東西，射線終點就變?yōu)榕鲎驳狞c了
pos = hitt.point;
}
// 從玩家位置到pos畫線段，只會在編輯器里看到
Debug.DrawLine(transform.position, pos, Color.red); ;
// 如果真的碰撞到敵人，進一步處理
if (hitt.transform!=null && hitt.transform.gameObject.layer == LayerMask.NameToLayer("Player"))
{
OnEnemySpotted(hitt.transform.gameObject);
}
}
}
void OnEnemySpotted(GameObject enemy)
{ Debug.Log("Player Spotted");
}
}
4、測試寫好的部分，要做到：玩家Player可以按WASD鍵走動，用鼠標控制方向，敵人Enemy可以發射射線，在射線碰到玩家時控制臺會打印“Player Spotted”。注意腳本錯誤、Layer設置錯誤等問題。
Unity做這些基本的東西比較考驗?zāi)托?，有問題都可以在之前的章節里找到說明。
5、添加射擊的功能。先給玩家添加射擊功能，相對簡單一些，先加上以下變量，用于控制開火的：
public GameObject bullet; // 子彈Prefab，用它來生成更多子彈
public float bulletSpeed = 30.0f; // 子彈速度
public float fireInterval = 0.3f; // 射擊最小間隔
float fireCd = 0; // 記錄CD時間，用來控制子彈射擊頻率
添加了bullet變量以后，在編輯器里做一個球體的Prefab，要帶有剛體屬性設置和玩家自己一樣，調好顏色，把它拖到變量上，如下圖。Unity里動態生成對象經常用到這個方法：
添加一個Fire函數：
void Fire()
{
if (fireCd > Time.time)
{
return;
}
var b = Instantiate(bullet, transform.position, Quaternion.identity, transform);
var rigid = b.GetComponent<Rigidbody>();
rigid.velocity = transform.forward * bulletSpeed;
fireCd = Time.time + fireInterval;
}
然后在Player.cs Update函數最后面加上如下代碼，鼠標左鍵就可以開火：
if (Input.GetMouseButtonDown(0))
{
Fire();
}
簡單講解一下。開火原理：生成一個子彈并給它一個初速度。CD控制原理：把下一次可以開火的時間記錄到fireCd變量里。下次只有時間過了fireCd記錄的時間，才能開火。
6、測試一下Player的開火功能，如果沒有問題了，就再做Enemy的開火功能。方法和Player一模一樣，給Enemy也加上開火用的變量并設置好Prefab（Prefab要另外作一個子彈，不要哦和玩家用同一個），加一個同樣的Fire()函數。測試的時候可以同樣做成鼠標點擊時候Enemy開火，測試OK以后就刪掉測試代碼。
效果如下圖：
7、準備工作基本完成。本節代碼較多，難免有疏漏。本文最后會放上工程下載地址，對照著做一遍可以解決99%的問題。
2、設計AI狀態機
作為一個教學用的例子，還是先看看最終效果，否則可能不知道我在說什么(??ω?)?? 。
可以看到，敵人AI具有的功能：
1、隨時探測，“看見”玩家。
2、發現玩家后，射擊，如果玩家遠離就追擊。
3、離開原始范圍一定范圍后，就回到守門的位置。
這個例子是已經看到效果的，其實設計的時候還是要仔細想想才能做，利用完整的可能性圖（Possibility Map）來幫我們設計：
可以看到我們隨時隨地都可能有不止一個選擇（這讓我想起了存在主義 (￣.￣)）。去掉一些絕無可能的選擇（比如發現了敵人，我還待機不動），剩下一些就可能都是有道理的。通過多次過濾，從僅有的幾種選擇里挑出最合適的，離成功就近了一半。這個例子比較簡單，相信大家看看就明白了每種情況下最好的選擇只有一種。而當游戲比較復雜的時候，可以玩花樣的地方就多了，嗯（?(?)?）。
最終我們得到了一個簡單的狀態與狀態轉移設計圖，也就是狀態機圖：
3、實現狀態機AI
以下講解不再是手把手教的方式了，因為代碼量比較大，希望讀者著重理解過程。具體代碼可以打開工程參考。以下代碼均寫在Enemy.cs里面
1、如何定義狀態。使用C# enum枚舉可以方便地定義狀態。
public enum State
{
Idle, // 待命狀態
Attack, // 進攻敵方
Back, // 回歸原位
Dead, // 死亡
}
public State state = State.Idle; // AI當前狀態
GameObject invader = null; // 入侵者GameObject
我們定義了4種狀態，順便用一個State類型的變量state表示當前狀態；另外進攻狀態一定和入侵者有關，要在發現入侵者時，把入侵者的GameObject保存下來。
2、一系列工具函數，對理解游戲中的3D運算非常有幫助，可以仔細看看。后面用到再回來參考。
// 是否正在面對入侵者，即已經正確瞄準
bool IsFacingInvader()
{
if (invader == null)
{
return false;
}
Vector3 v1 = invader.transform.position - transform.position;
v1.y = 0;
// Vector3.Angle獲得的是一個0~180度的角度，和參數兩個向量順序無關
if (Vector3.Angle(transform.forward, v1) < 1)
{
return true;
}
return false;
}
// 轉向入侵者方向，每次只轉一點，速度受turnSpeed控制
void RotateToInvader()
{
if (invader == null)
{
return;
}
Vector3 v1 = invader.transform.position - transform.position;
v1.y = 0;
// 結合叉積和Rotate函數進行旋轉，很簡潔很好用，建議掌握
// 使用Mathf.Min(turnSpeed, Mathf.Abs(angle))是為了嚴謹，避免旋轉過度導致的抖動
Vector3 cross = Vector3.Cross(transform.forward, v1);
float angle = Vector3.Angle(transform.forward, v1);
transform.Rotate(cross, Mathf.Min(turnSpeed, Mathf.Abs(angle)));
}
// 轉向參數指定的方向，每次只轉一點，速度受turnSpeed控制。這里有點不夠嚴謹，參考上面的方法
void RotateToDirection(Quaternion rot)
{
Quaternion.RotateTowards(transform.rotation, rot, turnSpeed);
}
// 是否正位于某個點， 注意float比較時絕不能采用 == 判斷
bool IsInPosition(Vector3 pos)
{
Vector3 v = pos - transform.position;
v.y = 0;
return v.magnitude < 0.05f;
}
// 移動到某個點，每次只移動一點。也不嚴謹，有可能超過目標一點點
void MoveToPosition(Vector3 pos)
{
Vector3 v = pos - transform.position;
v.y = 0;
transform.position += v.normalized * moveSpeed * Time.deltaTime;
}
注意其中的v.y=0這句話，因為敵人高度可能和Player高度不一致，導致向量的Y軸方向不是0，特地處理一下，這個問題會導致計算失誤，干擾了我很久 (＃｀皿′)。
另外可以看到注釋里已經指出了可能有問題的點，讀者閱讀時要思考應該怎么改才能更好，關鍵是要利用Mathf.Min防止轉動太多或移動太多。
3、嚴格按照設計，在Update函數中，針對當前的每種狀態，實現相應效果。注意在我的設計中，與敵人距離過遠或者離開原始位置過遠都要回家：
void Update() {
if (state == State.Dead)
{
return;
}
if (state == State.Idle)
{
// 方向不對的話，轉一下
transform.rotation = Quaternion.RotateTowards(transform.rotation, baseDirection, turnSpeed);
}
else if (state == State.Attack)
{
if (invader != null)
{
if (Vector3.Distance(invader.transform.position, transform.position) > maxChaseDist)
{
// 與敵人距離過大，追丟的情況
state = State.Back;
return;
}
if (Vector3.Distance(basePosition, transform.position) > maxLeaveDist)
{
// 離開原始位置過遠的情況
state = State.Back;
return;
}
if (Vector3.Distance(invader.transform.position, transform.position) > maxChaseDist/2)
{
// 追擊敵人
MoveToPosition(invader.transform.position);
}
// 轉向敵人
if (!IsFacingInvader())
{
RotateToInvader();
}
else
{// 開火
Fire();
}
}
}
else if (state == State.Back)
{
if (IsInPosition(basePosition))
{
state = State.Idle;
return;
}
MoveToPosition(basePosition);
}
DrawFieldOfView();
}
第一次讀這段代碼，要關注整體，看清楚每種狀態之間是如何實現轉移的。還有一部分轉移漏了，在視野射線發現Player的地方：
void OnEnemySpotted(GameObject enemy)
{
invader = enemy;
state = State.Attack; // 發現玩家，進入攻擊狀態
}
讀這些代碼的時候，一要看每種狀態下，應當做什么事；二要看一種狀態在什么時候轉換到另一種狀態。我在寫這些代碼時，BUG往往發生在state == State.Attack這種情況下，因為攻擊狀態實際上有幾種子情況，根據maxChaseDist和maxLeaveDist來判斷是否要繼續追擊還是回去，而一旦轉換狀態就return，這一幀立即結束，這樣可以簡化代碼避免BUG。在同一幀內多次轉換狀態其實也可以做到，但是非常燒腦 ( ＿ ＿)ノ｜。
4、補充一些漏掉的變量。另外敵人需要一開始記錄好自己的出生位置，以便回去。
public float moveSpeed = 1.0f; // 移動速度
public float turnSpeed = 3.0f; // 轉身速度
public float maxChaseDist = 11.0f; // 最大追擊距離
public float maxLeaveDist = 2.0f; // 最大離開原位距離
Vector3 basePosition; // 原始位置
Quaternion baseDirection; // 原始方向
初始化時記錄出生位置和面對方向
void Start () {
basePosition = transform.position;
baseDirection = transform.rotation;
}
5、多測試一下吧，如果有問題請參考下載的工程。
4、總結
本節在寫作時，明顯感覺到由于難度提升，很難一步一步描述清楚整個操作過程，需要讀者動手實踐，遇到問題并解決后才能理解。
本章的例子編寫難度也較大，本人在編寫時在狀態判斷的細節方面發現了很多問題，大部分都解決了。某些情況，比如后退時又發現了玩家這種情況，就比較難處理。如果處理好代碼量會繼續膨脹，好在后果并不嚴重，不影響介紹狀態機的使用。下節講增強AI時必定會仔細處理這些問題（因為不處理不行，會影響效果 _(:3 」∠)_）。
本章示例工程下載：
https://github.com/mayao11/PracticalGameAI/tree/master/AI_Enemy1
