基于VPI軟件的光子學設計仿真公開課
1VPIphotonics公司簡介
產品概覽
2 產品介紹
2.1 optical system介紹
舉例：相干光OFDM傳輸系統仿真和實驗驗證
Source:"Experimental Validation of Numerical Simulations and Performance Analysis of a Coherent Optical-OFDM Transmission System Employing a Semiconductor Optical Amplifier",JLT VOL.31,NO. 1,161~167,2013
2.2 VPI Lab Expert
2.3 VPItoolkit DSP library插件
VPItoolkit OKD量子密鑰分發插件
2.4 VPIcomponentMaker Photonoic Circuit光子集成電路設計，芯片
2.5 VPIcomponentMaker Fiber Optics
2.6 VPI Mode Designer
2.7 VPItoolkit PDK
2.8 VPI Link Designer
3 典型應用（Demo位置）

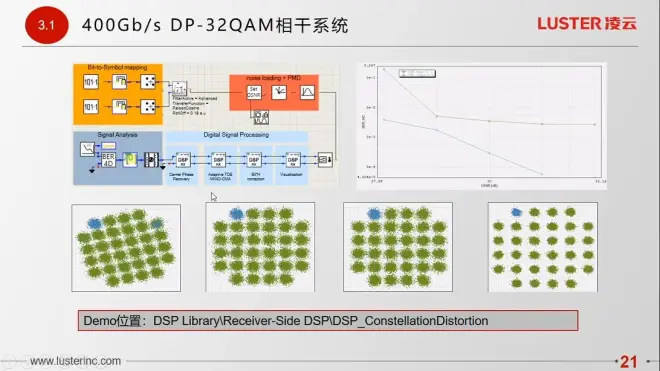

3.1 400Gb/s DP-32QAM相干系統
Demo:DSP Library\Receiver-Side DSP\DSP_ConstellationDistortion
3.2概率整型
Demo位置：OS\Modulation & Coding\Arbitrary Geometric and Probabilistic Shaping
3.3 PAM-4系統TDECQ測量
3.4 自由空間光通信

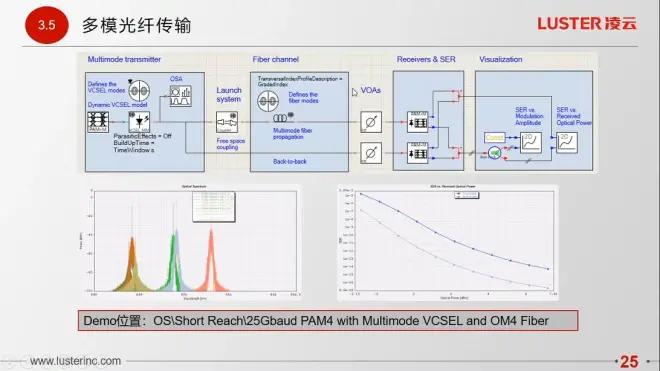

3.5 多模光纖傳輸
3.6 多芯光纖傳輸
3.7 三階拉曼放大
3.8 硅基微環調制器
4 License介紹
5 入門培訓
demo五個五個文件夾
導出方式
導出為VMI格式可以五個文件夾合并為一個方便分享
導出為Image方便演示框圖
DDS方便沒有安裝VPI的用戶查看結果，VPIPlayer播放
help文檔
Developer Guide中有co-simulation指導
并行計算
自定義工作空間
發射機
quick find search
400Gb/s dp-32QAM相干系統演示
不同OSNR值
getting started
Direct Modulation
最上面切換頻譜圖波形圖眼圖
導出圖片設定分辨率
參數設置
全局變量，時間窗口
32/BitRateDefault 32個脈沖窗
從零開始搭建
在wiring tools中找，輸出端口空接地，輸入端口空接null
提問環節
