家里要換熱水器，廣東夏天洗澡水太燙，看中了林內的微火苗技術。由于我家是開放廚房，淋浴間附近也沒有陽臺，達不到林內官方的安裝要求，只能自己安裝。反正沒保修，咸魚買了一臺用了7年的二手RUS-11FEK，水氣雙比例閥，最低熱負荷標稱4kW，比現在在售的3.6千瓦高一點，號稱林內最耐造的型號。

表面有一處碰凹了，不是很明顯，自己鈑金弄平整了。

煙道內挺干凈，帶一個止逆閥，周圍縫隙比較大，打開的角度也只有大概70度。

換熱器翅片狀態也很好。

拆開內部挺干凈，沒有拆修痕跡。14年生產的機器。雖然已經用了7年，以林內的質量應該再用10年沒問題。

純銅熱交換器內部翅片很干凈，看上去用的不多。燃燒器上的質量檢驗蓋章很多，看得出生產管理相當嚴謹。中間白色短陶瓷棒是防凍加熱器，550?，90W。

鼓風機馬達是無刷直流電機，無級調速。

使用工頻變壓器。

面板表面的保護膜還沒撕。

燃氣閥。三個閥的線圈電阻都是9.5k?左右，220伏市電橋式整流成為220伏脈動直流電驅動，驅動電流23毫安左右，驅動功率5W。

機殼底部一個線孔有銹蝕，打磨后透明清漆補好漆面。

線孔蓋子老化了，自己換了個新的。

工頻變壓器空載功率就有7.81瓦。輸出一組15V+220V，分別供應控制電壓和火焰檢測電壓；一組57伏供應鼓風機。

接上線路板多了1.5瓦，考慮到工頻變壓器+三端穩壓輸出12伏的電源結構，效率比較低，實際上線路板的待機功耗應該不到1W。

變壓器發熱，空載溫升10度。因為有一路隔離的220伏供給火焰檢測，改電源比較麻煩。

PCBA元件面，印刷線路板局部涂了三防漆，沒有看到任何腐蝕。自己給他整體涂上了三防漆。

補上缺失的D12、D13兩個續流二極管延長繼電器觸點壽命。補上電源共模濾波器L3。共三個零件。

PCBA背面，高低壓部分的隔離間距勉強過關，也算不上缺點。燃氣閥點火器防凍加熱器都是高壓驅動，但用的線很細并且沒有標明耐壓值，作為大廠很不應該。

各個接插件的功能。鼓風機電源是52V～橋式整流濾波72伏再buck穩流驅動，效率還是比較高的?？刂齐妷?2伏用15伏整流濾波后三段穩壓供給，效率大概只有50%，不過功率很??； CPU供電由DC-DC完成。

網上找的接線圖，雖然型號不一樣，但跟RUS-11FEK說明書一樣的，說明書的圖是橫著看，這個正向看比較方便。印刷電路板少焊了一個功率管，一角印著當時最頂級的型號RUS-20FEJ，估計這塊PCB是通用的。

廣東沿海沒有凍結的機會，斷開防凍加熱器，防止耗電。

全重14.2公斤

為了節省工作量利用舊熱水器的電線，傍晚趁天色沒黑，先上樓頂接了插頭。

外殼大小的對比。林內11升，櫻花6升。

內部的對比。櫻花用的是純銅鍍錫換熱器。

工具。

一共花了約3小時拆舊裝新。

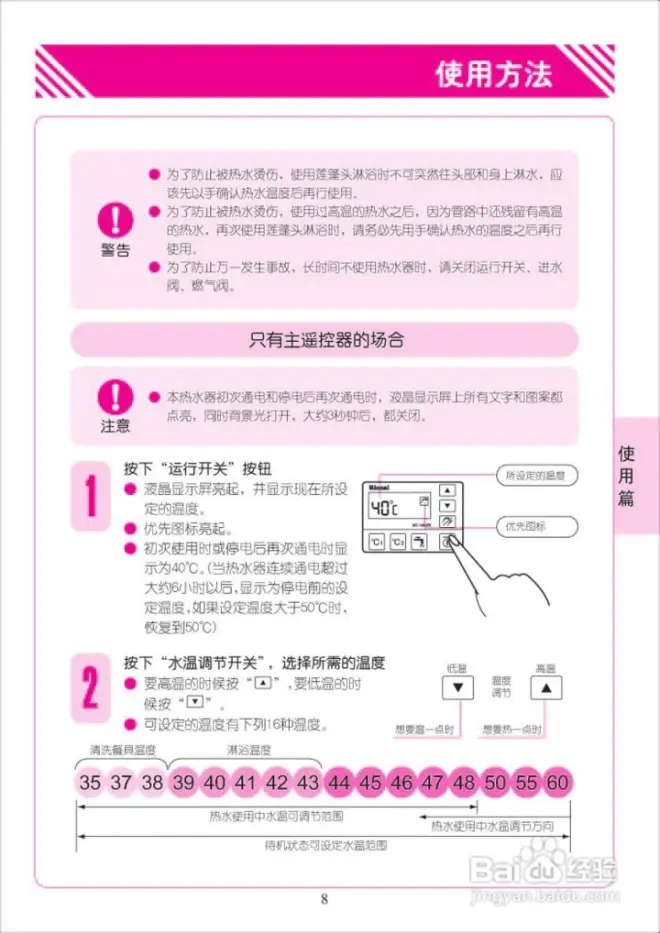

下面是說明書。

操作拍照寫文一共5小時。如果覺得有幫助，記得打賞、點贊、收藏、轉發哦，謝謝！
