教程：制作tracker音樂的波形可視化視頻 Oscilloscope view(使用Sidwizplusgui)
波形可視化視頻（Oscilloscope view,下簡稱ov）是什么？
就是將音樂中的聲音波形制作成示波器的形式，使音樂中的聲波可以被“看到”，是了解與欣賞一首音樂的一種奇怪方法。 B站搜索“波形可視化”，可以看到不少示例。
然而，是所有音樂都可以制成ov嗎?
還真不是!
我們通常聽的mp3,wav,flac等格式，都是各個樂器混合之后的聲音，這樣的波形看起來比較混亂，沒有什么制作的意義。只有“能分出通道的音樂”才可以制成ov,這也是為什么通常的ov中有許多不同的波同時被顯示，其實是對應不同的通道。
常見的有通道的音樂有：
midi音樂·（理論上可行，但我不會做，所以出不了教程）
tracker音樂·（即mod音樂，.it .mod .xm .s3m格式之類）
芯片音樂（狹義，就是指為音效芯片psg寫成的音樂·.sid .vgm之類）。
其中，最常見的還是后兩者。這次先介紹tracker音樂的OV制作法。
用到的工具
OpenMPT（openmpt.org)
——查看mod音樂的內容，試聽，輸出分通道wav文件
sidwizplusgui(https://github.com/maxim-zhao/SidWizPlus）
——用分通道wav生成ov
ffmpeg（ffmpeg.org/download.html)
——sidwizplusgui依賴它生成視頻
準備工作
下載openmpt并安裝。
下載sidwizplusgui并解壓
3.下載ffmpeg并解壓，可以用essential build，也可以用full build，它只支持64位系統！
4.打開sidwizplusgui包里的sidwizplusgui.exe
點擊右側Programs選項卡，出現FFMPEG，Multidumper，sidplay三欄，后兩個暫時用不到，單擊FFMPEG下的Path，右側出現"...",單擊它，提示選擇ffmpeg.exe的位置。它在你下載的ffmpeg包目錄下的bin文件夾里。
那么，怎么制作呢？
試試一個小例子，你就什么都知道了。
我們這次以這首Surfing on a Sine Wave( http://modarchive.org/index.php?request=view_by_moduleid&query=169104）為例。下載下來，用OpenMPT打開。試聽一遍以防里面有bug要改。
試聽的同時，調一下歌曲的音量，如下圖的Sample Volume（這一步可以不做
我們把音量盡量調大，但是不能無限調大，否則輸出的音頻文件可能出現削頂失真。
怎么判斷削頂?shù)陌l(fā)生？注意看MPT最上面的工具欄右側有一個音量條
“UP，你騙我，什么都沒多呀！”不對！看到下面圖的右聲道的最右面是不是有個小紅點常亮？
它代表在這次播放（從你點下播放鍵到再次點下暫停鍵的一段時間）右聲道的振幅達到過最大值，即有削頂?shù)娘L(fēng)險。我們?cè)嚶牭臅r(shí)候先把音量設到一個較小值，然后慢慢升高，直到出現紅點。著重看曲子中音量比較大的部分。
不過，有時這樣做之后，感覺音量太小了。這時候可以放寬條件，只要讓音量條不要總是頂?shù)筋^即可。當然如果你聽不懂（），也可以不做這一步。畢竟作曲家在發布這個文件時，已經把音量調得比較合適了。
接下來，就到了重頭戲：輸出分通道的wav。點擊最上面的File ->->->Stream Export,出現如下窗格。
Limit欄：大家都能看懂是吧？:)總之不用動任何東西。
Format 欄：指定輸出格式。采樣率看個人喜好。我填44100。
聲道一欄，一般填stereo，但經過試聽，surfingonasinewave 這首竟然全曲兩通道的電平都一樣，也就是兩個通道沒區別。所以對于這曲可以填mono。
位深越高越好，但是我們只是要分通道的音頻，所以一般填16bit。
Render一欄，注意勾選Channel Mode，才能得到每個通道的聲音。
設置完后，就可以點OK保存文件了。注意起個好辯認的名字，保存在好找到的目錄！
等待走完21個條后，我們?cè)谠O(shè)定的目錄就得到了各個通道的音頻文件了。
格式是 名稱-通道序號，如surfingonasinewave-11.wav
這時打開sidwizplusgui，選中channel選項卡，點黃色的文件夾打開音頻文件。選中剛生成的21個音頻。確認后發現，左面黑色窗口中出現21行“Loading File”，它們很快消失，變成·水平白線。這便是我們想要的OV了。

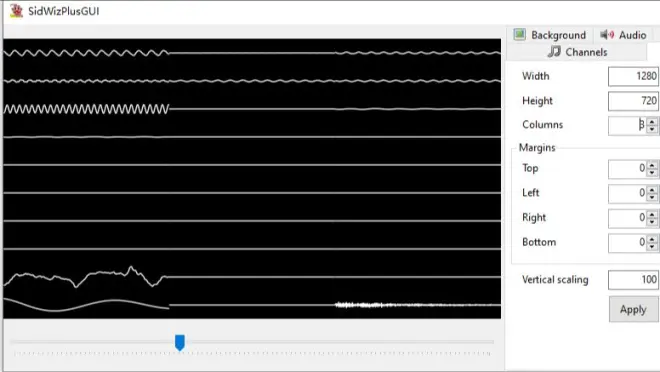

不想讓他們擠在一列怎么辦？點擊Layout選項卡，有個“Columns",是列數。因?yàn)?*7=21，所以設成三列。列數的選擇有些需要注意的地方，回頭再說。
再看Width Height 指定視頻的長寬高。常見的視頻有16:9,4:3.但是據我觀察，我發出去的視頻大多是手機端觀看，所以大家設個16:9更好。分辨率看你電腦性能，電腦快的設個1920*1080，是1080P。我就保持原樣了。
重點來了！拖動預覽窗底下的滑塊（這時不要窗口最大化，小窗口拖動反應更快），看一看波形的大概預覽，有沒有發現顯示出來的振幅太小，看不清楚呢？這時調節 Vertical Scaling 直到顯示出來的波形清晰可見。我一般設到150%左右，再慢慢調小。
這里數值的意義是文件最大電平對應的顯示出來的振幅占窗格的高度大小。如圖，黃色線顯示窗格的邊界。窗格的上邊界是通道的題目所在的地方。但是sidwizplusgui中，窗格的邊界并不會分隔開不同的波形，也就是說，一個波形可如果振幅大，可以越界到上面或下面的窗格！因此，Vertical Scaling值可以調得比100%大。
我最后填了100%。其實100%對大部分曲目的效果就已經很好了，如果不會填都可以填100%。Margins不用管。
我們最后來到Video選項卡。這里指定視頻幀率。如果電腦性能好可以填個60，電腦性能差的話可以填30，親測對效果影響不大。再下面，要勾選Encode to file 。Preview 中的 enabled 如果勾選的話，會在生成視頻的同時顯示預覽。我一般取消。（會不會使生成視頻變慢呢?)
點擊render按鈕就可以得到想要的視頻了！是不是很激動呢~~
（p.s. 不想要channel 上的labels 怎么辦？點channel選項卡里最上面一列倒數第2個按鈕，帶個紅杠的，它是remove labels 。做完一首歌的OV后想換首其他的歌？點最右面的垃圾桶里的remove all （刪掉所有通道·）
更多的技巧以及芯片音樂OV的做法，下周再說。bye~~
