【代碼】2.4公里超遠距離無線遙控器

2023-02-14 10:39 作者:伊娃老師來了  | 我要投稿



工具

  • 焊槍+焊錫

  • 焊接夾具

  • 螺絲刀

  • 膠水


遙控器(發射器)

1?x?NRF24L01+PA+LNA?2.4G發射接收通信模塊

1?x?24L01無線模塊轉接板

1?x?Arduino?Nano板

1?x?100nF?100納法電容

2?x雙軸按鍵傳感器

2?x?2檔搖臂開關

1?x?7.4v?460Mah鋰電池

1?x?330R電阻

1?x?10K電位器

2?x?15P?2.54mm單排排針插座

1?x?54mm?X?20mm?PCB板

1?x?7-9V的電池或者?1x?6節五號電池盒跟電池

若干:PCB板、電線、螺絲

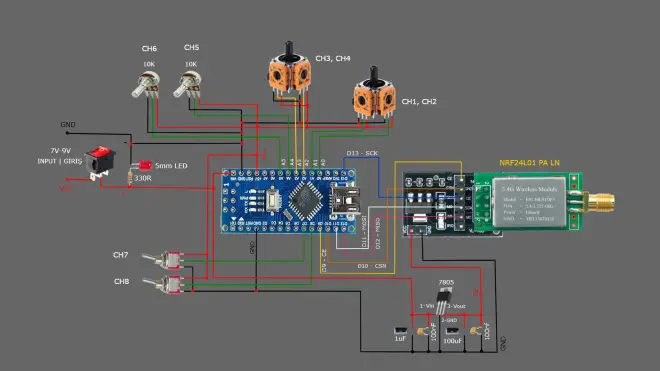

8通道遙控器電路圖
8通道+6微調開關電路圖

?

控制電機(接收器)

1?x?NRF24L01+PA+LNA?2.4G發射接收通信模塊

1?x?24L01無線模塊轉接板

1?x?Arduino?Nano板

1?x?100nF?100納法電容

2?x?15P?2.54mm單排排針插座

3?x?8P?單排排針

1?x?54mm?X?20mm?PCB板

1?x?7-9V的鋰電池

1?x?無刷電機+電子調速器(測試用,也可換舵機)

6?x?輕觸開關

若干:PCB板、電線

?

8通道接收器電路圖


9V穩壓器

1?x?7809三級穩壓管

1?x?1uF?微法電容

1?x?10uF微法電容

2?x?100nf?納法電容

若干:PCB板、電線

9V穩壓器電路圖
9V穩壓器

?

5V穩壓器

1?x?7805三級穩壓管

1?x?1uF?微法電容

1?x?10uF微法電容

2?x?100nf?納法電容

若干:PCB板、電線

5V穩壓器電路圖
5V穩壓器連接電路圖
