Inconel 600

商業(yè)牌號(hào): Inconel 600鎳基高溫金

美國牌號(hào): N06600鎳基高溫合金

中國牌號(hào): GH600/GH3600

一、Inconel 600 ( N06600 )鎳基臺(tái)金概述:

Inconel600是早期發(fā)展的鎳鉻鐵基固溶強(qiáng)化合金,具有良好的耐高溫腐蝕和抗氧化性能、優(yōu)良的冷熱加工和焊接工藝性能,在700C以下具有滿意的熱強(qiáng)性和高的塑性。合金可以通過冷加工得到強(qiáng)化,也可以用電阻焊、溶焊或釬焊連接,可供應(yīng)冷軋薄板、熱軋厚板、帶材、絲材、棒材、圓餅、環(huán)坯、環(huán)形鍛件等,適宜制作在1100C以下承受低載荷的抗氧化零件。

1.材料牌號(hào): Inconel 600 ( N06600 )鎳基合金。

2. Inconel600相近牌號(hào) : Inconel , GH600, GH3600(中國)

3.Inconel600化學(xué)成分:見表1-1.

注: 1.航天用材料標(biāo)準(zhǔn)BZ 44-9003B-0規(guī)定w(C)s0.10%,w0(P)≤0.020%, w(Nb)≤1.00%。

2.撫高新1995-13標(biāo)準(zhǔn)規(guī)定w(P)s0.025%, w(Nb)s1.00%。

3.熱處理制度:板材: 1010~ 1050C，3~ 5min/mm ,空冷;芾材: 1010°C+10C.空泠;絲材: 1065C+10C，空冷。棒材、環(huán)形件檢驗(yàn)試驗(yàn)經(jīng)1010°C+10C ,空冷固溶處理。

4. 品種規(guī)格與供應(yīng)狀態(tài):可供應(yīng)各種規(guī)格的板材、棒材、鍛件.帶材、絲材、圓餅.環(huán)坯、環(huán)形鍛件。棒材以鍛軋狀態(tài)表面磨光或車光供應(yīng);圓餅和環(huán)坯以鍛態(tài)供應(yīng);環(huán)件以固溶狀態(tài)供應(yīng);板材經(jīng)固溶、堿酸洗矯直和切邊后供應(yīng);芾材經(jīng)冷軋。固溶、氛化皮交貨;絲材以固溶酸洗盤狀或直條狀、固溶直條細(xì)磨光狀態(tài)交貨。

5.熔煉與鑄造工藝:臺(tái)金采用下列工藝之一進(jìn)行熔煉: 非真空感應(yīng)熔煉加電渣重熔; 電弧爐熔煉加電渣重熔; 真空熔煉。

6.應(yīng)用概況與特殊要求:該給金在國外有成熟的使用經(jīng)驗(yàn),在國內(nèi)已制成航天發(fā)動(dòng)機(jī)零部件,通過試飛試驗(yàn), 在航空上也開始使用。

二、Inconel 600 ( NO6600 )鎳基合金物理及化學(xué)性能:

1、Inconel600熱性能 :

(1). 熔化溫度范圍: 1370~ 1430C[1]。

(2).熱導(dǎo)率:見表2-1

(3). 比熱容:見圖2-1

(4).線膨脹系數(shù):見表2-2

2. Inconel600密度: p=8.43g/cm3

3. Inconel600電性能:電阻率見圖2-2

4. Inconel600磁性能:臺(tái)金無磁性

5. Inonel600化學(xué)性能:抗氧化性能:在空氣介質(zhì)中試驗(yàn)100h的氧化速率見表2-3

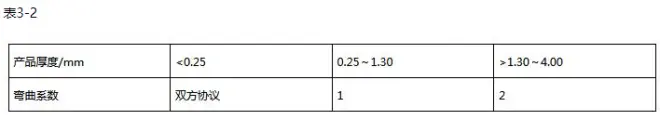

注：供應(yīng)狀態(tài)板材應(yīng)進(jìn)行室溫彎曲試驗(yàn),芯棒直徑等于=品厚度乘以表3-2的彎曲系數(shù),彎曲軸線應(yīng)平行于軋制方向,彎曲180以后,在放大20倍下檢查,不得有裂紋存在。

四、Inconel 600 ( N06600 )應(yīng)用領(lǐng)域:

1.侵蝕氣氛中的熱電偶套管

2.氯乙烯單體生產(chǎn)：抗氯氣、氯化氫、氧化和碳化腐蝕

3.鈾氧化轉(zhuǎn)換為六氟化物：抗氟化氫腐蝕

4.腐蝕性堿金屬的生產(chǎn)和使用領(lǐng)域，特別是使用硫化物的環(huán)境

5.用氯氣法制二氧化鈦

6.有機(jī)或無機(jī)氯化物和氟化物的生產(chǎn)：抗氯氣和氟氣腐蝕

7.核反應(yīng)堆

8.熱處理爐中曲頸瓶及部件，尤其是在碳化和氮化氣氛中

9.石油化工生產(chǎn)中的催化再生器在700℃以上的應(yīng)用中推薦使用合金600H 以獲得較長的使用壽命。

五、Inconel 600 ( N06600 )鎳基合金工藝性能與要求:

1. Inconel600成形性能:合金具有良好的熱加工性能,鋼錠鍛造加熱溫度為1110~ 1140°C ;終鍛溫度不于950C ,板坯軋制加熱溫度為1130~ 1170°C ,精軋加熱溫度為1090 ~ 1130°C 成品固溶處理溫度為1010~ 1050%°C .

2. Inconel600焊接性能:金焊接性能良好,可用電弧焊、氬弧焊、 電阻焊和釬焊等各種方法連接,大型或復(fù)雜的焊接結(jié)構(gòu)件在熔焊后應(yīng)在870°C退火1h ,以消除焊接應(yīng)力。

3. Inconel600零件熱處理I藝:零件的熱處理工藝應(yīng)按相應(yīng)的材料標(biāo)準(zhǔn)的熱處理制度進(jìn)行。薄板和帶材零件的退火處理應(yīng)在保護(hù)氣氛中進(jìn)行。
