本次纏繞畫任務，再次顯示數學的規律之美。這個制作過程，是我在 2017 參加官長壽老師的工作坊時所學習的。這個課程設計的很好，先利用表格迭代，再利用自制工具。讓這個看似復雜但有規律的圖像也可在5分種內就完成。

學習指引

這次的任務為兩個部分，第一是利用表格迭代來作出這內縮的三角形，第二則是將這個過程制作成一個工具再將其套用再更復雜的圖像上。

任務一：利用表格作迭代作等比例內縮的三角形

【目的】給定一個三角形，在三邊上取對應的分點，構成另個三角形。

【說明】這階段主要使用表格來進行迭代。先將三個點的訊息記錄在表格內 A1， B1， C1。接著使用 Dilate 來作?A2，使其位在 A1，C1 線段上的分點，指令為 A2 = Dilate(A1, r, C1) ，其中 r 為縮放比例。類似地對 B2, C2 用位似的方法作出分點。

【操作】

A1 = (0,4)

B1 = (-2,0)

C1 = (2,0)

r = 滑動條(0,1,0.1)

A2 = Dilate(A1, r, C1)

B2 = Dilate(B1, r, A1)

C2 = Dilate(?C1,r,B1)

任務二：利用表格作迭代作等比例內縮的三角形

【目的】利用表格作出10層的迭代三角形

【說明】主要使用表格的拖拉功能就可產生 10 層迭代三角形。經過向下拖拉會將 A2 = Dilate(A1, r, C1) 改寫為?A3 = Dilate(A2,r,C2) 。

【操作】先選取 A2,B2,C2 ，接著在右下角出現十字時拖拉向下復制。

任務三：利用表格作多個三角形

【目的】利用表格作出10層的迭代三角形。

【說明】先在 D1 建一個三角形 Polygon(A1,B1,C1) ，接著向下拖拉復制。在制作時會同時產出 3 條邊 E1,F1,G1。

【操作】

D1 = Polygon(A1,B1,C1)?

# 將 D1 的公式復制到 D2:D10

任務四：制作工具

【目的】建立一個可重覆使用的工具。

【說明】自制工具主要是重復固定形式的操作。在使用工具時要明確「輸入」與「輸出」的元件。在這個案例中，輸入是 3 個點與縮放比例，輸出則是 10 個三角形。

【操作】先從選單中點選定制工具欄。

在輸入對象中，點選 A1，B1, C1, r 四個元件（要注意順序）。

在輸出對象中選取三角形 D1,D2,D3,....,D10 。

接著將這工具命名為「內縮三角」，此時在工具列上方就有個自定的工具。先點這個工具，接著再輸入 3 個點以及數值 r ，就可產生這個迭代內縮的三角形。

任務五：利用工具作出纏繞畫

【目的】將正六邊形分成6個正三角形，每個正三角形再作個內縮的三角形。

【說明】先建一個正六邊形與其中心點，此時分為 6 個正三角形，接著對每個三角形的三個點套用自制工具[內縮三角] ，再輸入縮放比例就可得到此圖形。

【操作】

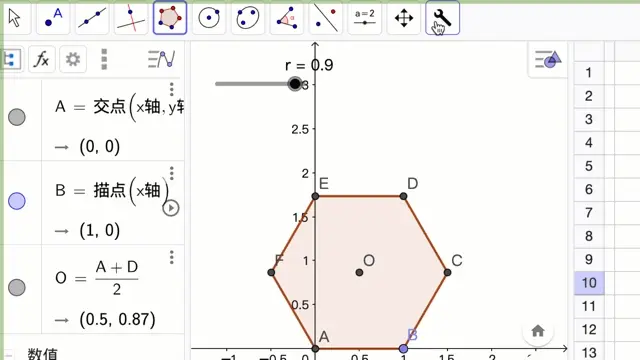

A=(0,0)

B=(1,0)

Polygon(A,B,6)

O = (A+D)/2

內縮三角(O,A,B)

內縮三角(O,B,C)

內縮三角(O,C,D)

內縮三角(O,D,E)

內縮三角(O,E,F)

內縮三角(O,F,A)

限時挑戰

歡迎加微信 Acchu0331 入群打卡學習，每次任務有 20 元獎勵紅包。此次任務小打卡中獲得最多贊可得 8元人氣獎，另抽一位打卡者獲得手氣獎 8元 。另外，還有 4?個 總額 4元的隨機紅包為關注獎。? 本次任務的打卡期限為 2020/7/28(二) 23:59。請參考視頻，交一份作業在小打卡內，附上作品截圖或動圖，并寫下 32 字以上的心得，如以下格式。???

任務：S6G4 用表格迭代與Geogebra工具作纏繞畫

姓名：朱安強???

心得：這個利用表格迭代與工具大大顯示了用程序?qū)嵺`的規律之美。最重要的關鍵還是在于洞析圖像內部的數學結構。接著就可用 Geogebra 來將之快速實踐。
